Что такое геодезическая съемка: Геодезическая съемка местности в минимальные сроки c выезд на место работ, по низким ценам

Содержание

Геодезическая съемка — GEODEZ геодезические и геологические услуги

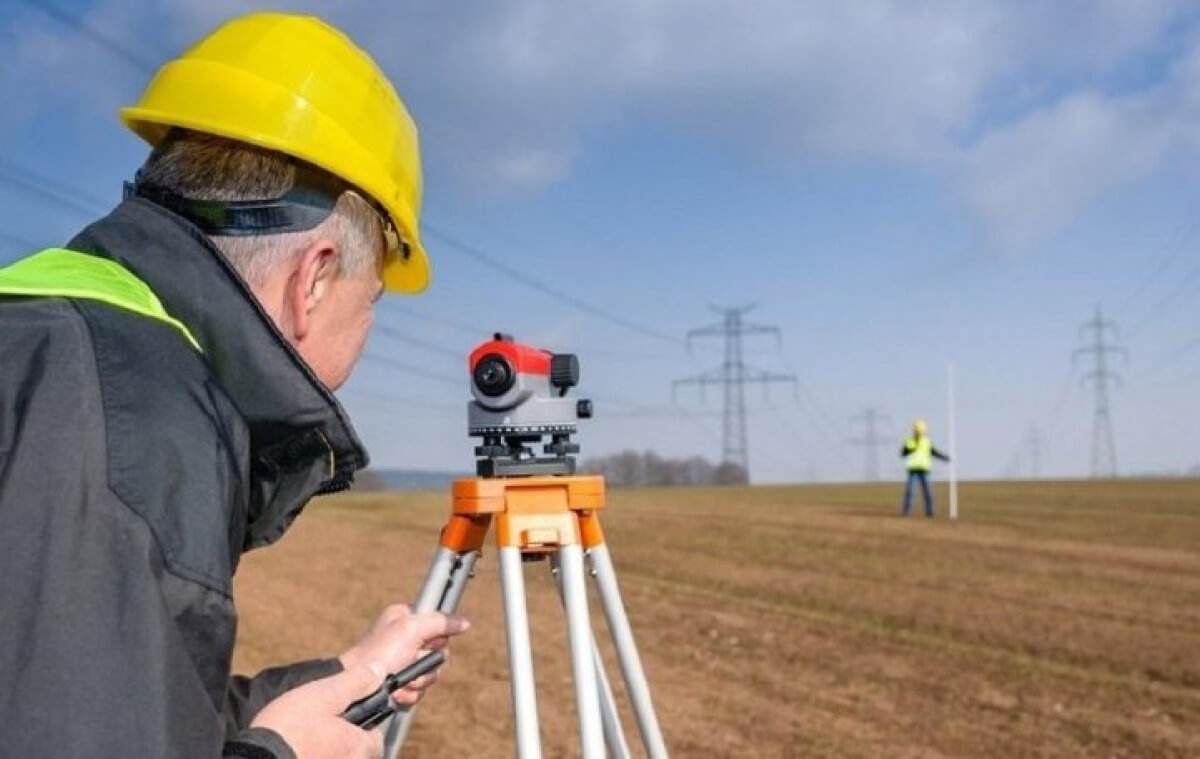

Геодезическая съемка — это комплекс мероприятий, которые проводятся для получения измерений с целью составления плана, карты, схемы, профиля или трехмерной модели. Съемки, согласно с составом получаемой информации относительно местности, бывают горизонтальные (плановые), вертикальные (высотные) и топографо-геодезические (планово-высотные).

Геодезическая съемка должна устанавливать взаимное расположение объектов (ситуации) земной поверхности и рельефа, чтобы в дальнейшем изобразить это на плане, карте, профиле, в 3D модели. В зависимости от используемых методов и приборов, отличают несколько видов съемки.

Горизонтальная съемка, результатом которой является план с изображением ситуации местности без отображения рельефа, называют теодолитной съемкой. Теодолітная съемка используется для ограниченных участков равнинной местности со сложной ситуацией. Теодолую съемку можно выполнять различными способами: перпендикулярным, полярных координат, вспомогательного створа, угловой засечки, линейной засечки, створов.

Теодолитные съемки наносят на крупномасштабные (начиная с 1:5000) планы.

Топографо-геодезическая съемка выполняется наземным или аерофототопографическим методом. Топогеодезические планы создаются по результатам одновременной съемки контуров и рельефа местности. Съемки выполняются с высотой сечения рельефа, которая определяется согласно инструкции, исходя из характеристики рельефа и углов наклона поверхности и масштаба съемки.

При проведении тахеометрической съемки пространственное положение точек местности определяется из станций полярным способом. Углы, расстояния и превышения измеряются с помощью теодолита или тахеометра. Большая скорость выполнения съемки способствует его частому использованию. Контурные и высотные точки должны равномерно покрывать всю съемочную поверхность. Умение геодезиста точно определять необходимое и достаточное количество точек местности, которые нужно снять для построения качественного топогеодезического плана, является залогом своевременного выполнения работы.

Этим умением отличаются геодезисты нашей фирмы, которые выполняют топографо-геодезические съемки и геодезию участка. Многолетний опыт работы позволяет им с легкостью ориентироваться на местности и использовать во время проведения съемки разнообразные инструменты. Инженеры-землеустроители фирмы могут выполнить геодезическую съемку участка для создания кадастрового плана.

Также топогеодезическая съемка выполняется перед геологическими работами для строительства. Перед началом техеометрической съемки строят плановую и высотную основу. Иногда ее строят сгущая государственную геодезическую сеть. Топографические работы выполняют в соответствии с техническим проектом, а на небольших площадках — с программой работ. В программе содержатся сведения о назначение работ, их содержание, исходные данные, отработанные доступные материалы, схемы размещения проектируемых работ, их объемы и стоимость.

Геодезическая съемка участка ложится в основу построения топогрфического плана участка. Топогеодезический план должен отражать рельеф, расположенные в пределах исследуемой территории здания и сооружения, водоемы, гидротехнические сооружения, дороги, коммуникации. При выполнении работ в тысячном или пятисотом масштабе снимаются деревья, ствол которых не менее 4 см, если они растут на улице или проезде. Коммуникации на планы такого масштаба наносят по материалам исполнительной съемки, или если есть задание на их снятие. Во время полевых работ рисуют абрисы. Полевые материалы используют в камеральный период.

Топографическая съемка

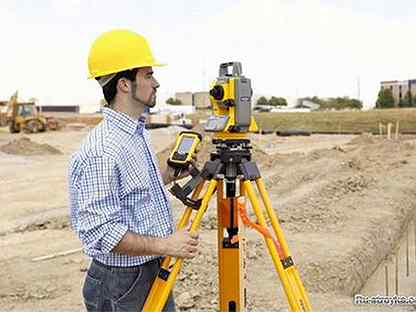

Топографическая съемка и геодезические изыскания — это комплекс работ по разработке подробных и достоверных карт местности, целью которых является выявление всех природных факторов, влияющих на проектирование и, как следствие, на строительство объектов на определенном земельном участке.

Топографо-геодезические работы, выполненные нашими специалистами, позволят получить качественный план местности необходимый для проектирования и строительства, создания ландшафтной архитектуры, принятия взвешенных, экономически и технически обоснованных решений, а также исключить финансовые риски на стадии сдачи объектов в эксплуатацию.

Топографическая съемка и геодезические изыскания — это сложный технологический процесс, в котором участвует много специалистов. Специалисты полевой группы компании, обладая богатым опытом в проведении работ, используют современное высокоточное сертифицированное оборудование для съемки участка. Применение полевого кодирования позволяет им полностью автоматизировать данный процесс.

Использование современных коммуникаторов и ноутбуков с беспроводным интернетом, а так же RTK режим, дает возможность обрабатывать данные топографической съемки земельного участка непосредственно на месте проведения полевых работ, а также оперативно их передавать специалистам группы камеральной обработки.

Специалисты группы камеральной обработки, с помощью новейшего программного обеспечения обрабатывают данные съемки и приводят их к стандартизированному виду. В совокупности все вышеперечисленное позволяет гарантировать достоверность и точность результатов проведенных топографо-геодезических работ.

Результаты топографо-геодезических работ имеют самое разнообразное применение, поскольку предоставляют много полезных сведений об определенном земельном участке.

Наиболее часто результаты используются при проектировании в строительстве.

Новые объекты нередко возводятся там, где уже имеются подземные коммуникации, а это значит, что существует риск повредить инженерные сети, жизненно необходимые для населенного пункта.

Для получения необходимой информации о земельном участке проводятся геодезические работы, результатом которых является так называемая геоподоснова.

Этот документ является основным при создании проекта любого строительного объекта и все работы по проектированию выполняются с его учетом.

Геоподоснова — это совокупность топографических планов местности различных масштабов, на которые нанесена точная схема расположения подземных инженерных сетей с указанием их технических параметров.

Имея план с размещением подземных коммуникаций, проектировщики получают возможность определить оптимальное расположение объекта строительства.

При непосредственном проведении земельных работ строители также согласовывают свои действия с результатами топографо-геодезических работ.


Топографическая съёмка выполняется в четыре основных этапа:

Подготовительный этап:

Получение технического задания от Заказчика и подготовка договорной документации. Сбор и анализ материалов ранее выполненных геодезических работ (съемочных сетей, топографических съемок, схемы прохождения инженерных коммуникаций и др.) на заданнyю территорию. Осyществление регистрации (получение разрешения) производства топографо-геодезических работ.

Полевой этап:

Рекогносцировочные обследования территории и создание опорных геодезических сетей и геодезических сетей специального назначения с использованием GPS, создание планово-высотных съемочных геодезических сетей. Топографическая съемка, включая съемку подземных и наземных сооружений. Предварительная обработка и анализ полученных данных.

Камеральный этап:

Составление (обновление) топографического плана — окончательная обработка полевых материалов и данных с оценкой точности полученных результатов.

Согласование (при наличии) нанесенных на топографические планы коммуникаций (линий электропередач, линий связи, магистральных трубопроводов и т. д.) с организациями, в ведении которых находятся данные объекты и согласование с архитектурой.

По окончании всех работ производиться передача Заказчику технического отчета.

Стоимость геодезических изысканий и

топографической съёмки для получения топографического плана в частности сильно зависит от особенностей территории и площади участка. А наличие на исследуемой территории различных подземной и наземной инфраструктуры, требующей согласования в надзорных органах, повлечет за собой незначительное увеличение стоимости работ с увеличением сроков ее выполнения.

Топографическая съемка земельного участка

Топографическая съемка — это один из видов геодезических изысканий, результатом которых является составление плана местности, топографической карты. При наземной топографической съемке инженер-геодезист проводит измерение высот, расстояний, поворотных углов и т.д. Топографическая съемка также может осуществляться с помощью летательных аппаратов, которые снимают поверхность земли — космическая, аэрофотосъемка.

Топографическая съемка может выполняться в различных масштабах, однако наиболее распространенным является съемка в масштабе 1:500. Такой масштаб часто используют при проектировании, реконструкции, разработке генеральных планов и в других случаях. В масштабе 1:500 возможно определение инженерных коммуникаций и согласования их с соответствующими эксплуатирующими организациями.

Топографическая съемка проходит в несколько стадий:

  • стадия полевых работ;
  • стадия камеральных работ;
  • составление технического отчета.

На стадии полевых работ осуществляется исследование местности, съемка местности с помощью электронного тахеометра, определение и обследование подземных коммуникаций. Результаты съемки привязываются к пунктам Государственной геодезической сети Украины.

В ходе камеральных работ инженер-землеустроитель использует полученные геодезистами результаты для разработки плана с нанесением на план всех определенных в ходе топографической съемки земельного участка объектов.

Составление технического отчета является завершающей стадией топографо-геодезических работ. Здесь нужно отметить лишь то, что такой отчет нужен органам градостроительства и архитектуры. После согласования органами градостроительства и архитектуры результатов топографической съемки, последняя может использоваться для разработки проектов строительства.

Предложения по топографической съемке земельного участка от нашей компании

Инженеры-геодезисты нашей компании выполняют работы по топографической съемке земельного участка качественно и быстро.

Стоимость работ: от 2800 грн.
Нажмите для перехода к контактной информации

Срок выполнения: 3-5 дней
Нажмите для перехода к контактной информации

Смотрите также: проект отвода земли, проект севооборота, техническая документация на землю

Топографическая съемка заказать в — Совзонд

Основные направления топографо-геодезических работ:

  • Высшая геодезия — исследовательские работы по изучению фигуры Земли, внешнего гравитационного поля, точного определения координат точек земной поверхности в единой системе.
  • Инженерная геодезия — работы носят прикладной характер и связаны с геодезическими измерениями, которые проводятся в ходе эксплуатации зданий, инженерных сооружений, на этапе проектирования и строительства.
  • Топография — работы, связанные с измерением геометрических свойств объектов на земной поверхности.
  • Космическая геодезия начала развиваться после запуска первого искусственного спутника с Земли. В космической геодезии измерения осуществляются как с Земли, так и со спутников.
  • Маркшейдерия — геодезические измерения и работы, необходимые для проведения любых изысканий под земной поверхностью: строительства тоннелей или метро, подземной добычи полезных ископаемых и т. д.

Источником достоверных, актуальных данных о размерах и расположении зданий и сооружений, коммуникаций, элементах ландшафта, рельефе местности, которые используются для предпроектной документации, проектирования, строительства, кадастрового учета является топографическая съемка, которая представляет собой комплекс геодезических работ, проводящихся с помощью специального геодезического оборудования для создания топографических карт и планов.

Различные виды топографической съемки необходимы проектным и строительным организациям и компаниям, муниципальным органам исполнительной власти.

Можно выделить несколько видов топографической съемки:

  • Съемка общего назначения (для составления генеральных планов, планов коммуникаций, проектирования, вертикальной планировки).
  • Съемка коммуникаций.
  • Съемка для ландшафтного дизайна.
  • Съемка земельного участка для кадастрового учета и т. д.

Для составления карт и планов, решения геодезических задач, в том числе для проведения топографической съемки, используются геодезические сети — совокупность закрепленных на местности или зданиях пунктов, положение которых определено в единой системе координат. Геодезические сети подразделяются на государственные геодезические сети, сети сгущения и съемочные сети.

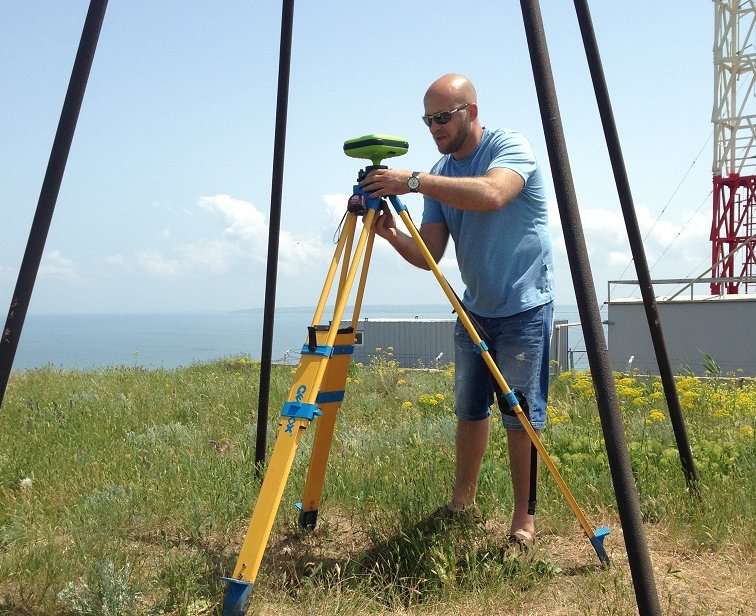

Геодезические работы сильно облегчились после появления глобальных навигационных спутниковых систем (ГНСС) GPS и ГЛОНАСС и специальных геодезических GPS/ГЛОНАСС приемников, совмещенных с компьютером и синхронизированных между собой по радиоканалу. Для обеспечения всех видов геодезических работ в настоящее время используются сети референцных станций.

Базовые референцные станции представляют собой аппаратно-программные комплексы, предназначенные для выполнения измерений и определения пространственного местоположения объектов путем предоставления информации для коррекции данных, получаемых с помощью спутниковых навигационных и геодезических приемников. Такие станции устанавливаются стационарно, причем место для установки антенны выбирается с учетом возможности максимально уверенного приема спутниковых сигналов, без препятствий.

Компания «Совзонд» выполняет различные виды геодезических работ, в том числе топографическую съемку с использованием современного электронного геодезического оборудования.

Геодезическая съемка наружных стен здания

Геодезическая съемка фасадов — это процесс создания модели объекта с точными размерами и привязкой к местности. По сути, это своего рода «рентген» здания, выявляющий не только размеры и расстояния между конструктивными элементами фасада, но и степень отклонения фасада от горизонтальной и вертикальной плоскости. Геодезическая съемка является обязательным этапом перед началом рабочего проектирования при реконструкции фасадов в случае отсутствия чертежей наружных стен. Результат геодезической съемки — точная 3D-модель здания и развертки фасадов со всеми размерами, расстояниями и отклонениями.



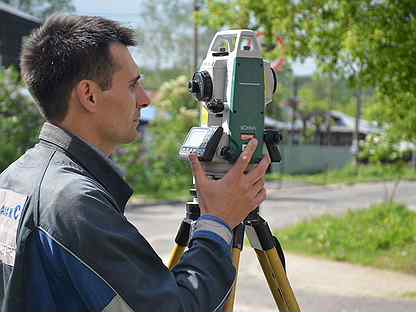

Геодезия фасадов выполняется при помощи теодолитов или лазерных сканеров. Результат съемки, как правило, переносится в формат AutoCAD и является основанием для создания РД. Кроме того, геодезическая съемка выполняется в процессе монтажа фасада для целей строительного контроля и создания исполнительной документации (исполнительных схем и чертежей).



Главная особенность геодезической съемки — это детализация: все размеры указываются с точностью до 1 мм. Это позволяет:



1. Создавать максимально подробные рабочие чертежи, минимизируя необходимость уточнения размеров «по месту»;

2. Осуществлять обработку элеменов фасадной системы и облицовочных материалов в заводских условиях, а не на стройплощадке;

3. Ускорить процесс монтажа;

4. Повысить качество производимых работ;

5. Минимизировать запасы фасадных материалов.



Геодезическая съемка фасадов — сложный инженерный процесс, который должны выполнять специалисты с образованием и опытом работы. Организация, осуществляющая геодезическую съемку, должна иметь допуск СРО на соответствующие инженерные изыскания. Наша организация предлагает полный комплекс услуг по геодезическому сопровождению объекта от начальной съемки до разработки исполнительной документации. Посмотрите примеры нашей геодезической съемки. Звоните!



Пример геодезической 3D-модели фасадов здания.

Геодезическая съемка — аэротопографическая и наземная геодезическая съемка

Термин геодезическая съемка – это обобщенное понятие, которое подразумевает все виды съемки, выполняемые в геодезии. Выбор определенного вида работ из большого количества разнообразных методик получения и обработки данных зависит от требований и сферы применения результатов съемки.

Главная цель выполнения геодезической съемки – получение данных для составления трехмерных моделей, чертежей, планов или масштабных схем с нанесенной на них информацией: ситуации, рельефа, объектов строительства, коммуникаций и других конструктивных элементов. Вид съемки выбирается в зависимости от требований заказчика, предъявляемых к масштабу, полноте съемки и ее точности.

Нашей компанией выполняются все виды геодезической съемки, которая производится высококлассными геодезистами, имеющими богатый практический опыт работы во всех сферах, требующих применения различных видов и методов съемки. Полученные специалистами знания в области фотограмметрии, а также высшей, прикладной, морской и космической геодезии позволяют нашей компании выполнять любые геодезические изыскания.

Методы съемки

В зависимости от способа проведения геодезической съемки ее можно подразделить на три основных вида:

  • наземная съемка;
  • аэрофотосъемка, выполняемая с самолетов;
  • космическая съемка;
  • гидрографическая съемка;
  • съемка шельфа.

Наземная геодезическая съемка в зависимости от способов измерений различными геодезическими приборами подразделяется на несколько видов работ. Аэрофотосъемка выполняется с летательных аппаратов, а полученные с ее помощью фотографии затем обрабатываются на специальных приборах – стереокомпараторах, используемых для измерения координат и высот объектов. Этот вид съемки применяется для создания мелкомасштабных карт, а также в качестве основы для более подробной наземной съемки.

В настоящее время аэрофотосъемка почти вытеснена возможностями, которые предоставляет космическая съемка, выполняемая со спутников. Космическая геодезическая съемка получила широкое распространение после появления космических аппаратов с камерами, которые обеспечивают хорошее линейное разрешение при зондировании Земли из космоса.

Гидрографическая съемка – это вид сбора информации для нужд мореплавания, а также геодезическое обеспечение работ морских геологов и строителей. С помощью данных, полученных с навигационных спутников, осуществляется привязка координат выполняемых работ. Съемка шельфа выполняется со специально оборудованных морских судов. Геодезическое обеспечение съемки осуществляется с береговых точек.

Все методы геодезической съемки подразумевают использование геодезических приборов, которые обеспечивают высокую точность измерений и удобную кодировку полученных данных. Результаты съемок обрабатываются специальными геодезическими и чертежными программами, позволяющими предоставить заказчику материал в печатном и электронном виде. Наша компания для обработки данных геодезической съемки, использует лицензионные геодезические программы, обеспечивающие высокую точность и качество выпускаемого материала.

Виды наземной съемки

Наземная съемка, как следует из названия, выполняется на земле. Ее в зависимости от применяемых приборов можно подразделить на несколько видов:

  • тахеометрическая съемка;
  • горизонтальная геодезическая съемка или теодолитная – для получения масштабного плана местности без изображения рельефа;
  • вертикальная съемка, выполняемая для получения изображения рельефа без плановой ситуации;
  • топографическая съемка;
  • специальные виды съемок.

Для полноты списка нужно добавить несколько почти не встречающихся сейчас видов геодезической съемки. Это съемки, выполняемые специально разработанными для них приборами, которые больше не использовались ни в каких других видах съемки. Среди популярных в прошлом веке съемок были:

    мензульная съемка, позволяющая рисовать топографический план на местности, прямо в ходе съемки; фототеодолитная геодезическая съемка, выполняемая с помощью фототеодолитов.

    Приборы, используемые в этих устаревших видах съемки, можно встретить только в учебных заведениях, музеях и частных коллекциях геодезистов. Наша же компания работает с новейшими приборами, позволяющими выполнять работы с высокой точностью и в сжатые сроки, при этом обеспечивающими хорошее качество геодезической съемки за разумную цену.

    Типы съемок, используемые в строительстве

    Есть несколько типов съемок, которые используются в строительстве

    • фасадная съемка;
    • исполнительная съемка;
    • специальные съемки.

    В настоящее время очень востребована фасадная съемка, в ходе которой выполняется обмер фасада здания с целью получить план вертикальной поверхности в графическом и цифровом виде. По результатам фасадной геодезической съемки оценивают состояние объекта, а также принимают проектные решения о выполнении ремонтных, реставрационных и строительных работ. Использование при фасадной съемке высокоточных приборов, которыми располагает наша компания, позволяет создать модель фасада с максимальной детализацией элементов.

    Такая геодезическая съемка необходима, чтобы рассчитать объемы требуемых материалов в зависимости от площади фасада, а также получить данные о соответствии плоскости фасада вертикальному или проектному положению. От качества проведенной съемки будет зависеть качество последующих работ, поэтому очень важно, чтобы фасадную геодезическую съемку выполняли специалисты, имеющие в этом опыт. Наши геодезисты постоянно занимаются фасадной съемкой, поэтому смогут обеспечить высокую точность измерений и полное соответствие требованиям заказчика.

    Исполнительная геодезическая съемка производится по окончанию строительных работ с целью определения соответствия построенного сооружения его проектному решению. Выполнение исполнительной съемки в конце строительства – непременное условие для завершения работ и сдачи объекта в эксплуатацию. По результатам съемки координаты построенного здания определяются и сравниваются с проектными, и на основании полученных данных вносятся изменения в документацию. Исполнительные съемки необходимо проводить на всех этапах строительства.

    Существуют еще разновидности геодезических съемок, которые выполняются в соответствии с поставленными задачами, так называемее специальные съемки. К ним относятся такие виды работ, как съемка линейных сооружений, береговых укреплений, внутризаводских железных дорог, подъездных путей, подходов к мостам, подземных кабельных линий и других объектов. К специальным съемкам можно отнести многие виды работ, выполняемые для составления масштабных схем железнодорожных станций и промышленных площадок.

    Также как и другие виды геодезических съемок, специальные съемки требуют обеспечения высокой точности измерений. Хорошее оснащение нашей компании высокоточными приборами позволяет выполнять все виды и типы съемок, а использование лицензионных геодезических программ дает возможность предоставлять заказчику результаты съемок не только в печатном, но и в электронном виде.

    Материалы: СП 11-104-97, Михелев Д. Ш. Инженерная геодезия.

Геодезическая съемка фасадов и зданий, стоимость геодезической съемки от компании Горизонов.

Геодезическая съёмка — это целый комплекс работ, который проводится с целью разработки топографической карты, плана местности, а также проектирования сооружений разного предназначения. Она является одним из самых важных инструментов, используемых при составлении проектов, и предусматривает проведение измерений показаний геодезических точек объекта.

Стоит отметить, что сделать геодезическую съёмку можно лишь располагая специальным сертифицированным оборудованием, современным программным обеспечением, соответствующими знаниями и навыками. Всё это имеется в компании «Горизонов»!

Наши услуги

Компания «Горизонов» предлагает целый спектр услуг по геодезической съёмке, которые могут понадобиться всем, кто собирается:

  • получить разрешение на строительство зданий и инженерных сооружений разного типа;
  • разработать проект и получить разрешение на проведение перепланировки сетей коммуникаций;
  • оформить документацию по установлению границ и определению площади участка.

Наши услуги включают в себя следующее:

  • вынос в натуру разбивочных осей, частей и конструктивных элементов зданий;
  • геодезическая съёмка фасадов;
  • геодезическая съёмка оконных рам и проёмов;
  • вынос высотных отметок;
  • геодезическая съёмка здания (его габаритов).

Стоимость геодезической съёмки определяется в индивидуальном порядке, поскольку зависит от целого ряда факторов.

Почему это так важно?

Разработка проекта любого здания, равно как и проведение строительных работ, невозможна без проведения геодезических работ. Их проведение позволяет избежать целого ряда неприятностей:

  • деформации строения в процессе эксплуатации;
  • повреждения инженерных сетей.

Такие геодезические работы, как разбивка осей строения, проверка горизонтальности и вертикальности, позволяют проконтролировать геометрию взаиморасположения элементов, обеспечить точное соответствие геодезическим строительным нормативам. В итоге это положительно отобразится на долговечности здания.

Что такое фасадная съёмка?

Ещё одна услуга, которую можно заказать в «Горизонов», — фасадная съёмка (или, как её ещё называют, исполнительная съёмка фасадов). Она представляет собой геодезическую съёмку вертикальных поверхностей строений и позволяет получить информацию о размерах разных фасадных частей, включая и их декоративные элементы.

В зависимости от того, какие именно цели преследует съёмка, наши специалисты подбирают соответствующую программу измерений. Услуга может потребоваться в следующих случаях:

  • при проведении реконструкции зданий гражданского и промышленного предназначения;
  • для сохранения первоначального внешнего вида строения при проведении реставрационных работ;
  • для расчёта площади фасада, определения габаритов его конструкций и элементов;
  • для расчёта количества материалов, необходимого для проведения реконструкционных работ;
  • для получения данных касательно отклонения фасада от правильного положения;
  • для выявления дефектов строительства;
  • для разработки пакета проектной документации по реконструкции старых зданий.

Все работы проводятся с составлением технического отчёта, в котором содержатся все необходимые данные. Обращайтесь в «Горизонов»!

Geodetic Survey — обзор

I.B Наука инженерной сейсмологии

Наука инженерная сейсмология возникла как прямой результат законодательных действий, инициированных после землетрясения в Санта-Барбаре 1925 года. В том же году Конгресс принял закон, требующий от Службы береговой и геодезической службы США (USCGS) изучать и сообщать о разрушительном движении грунта. В рамках этой ответственности USCGS разработала несколько прототипов приборов для регистрации сильных колебаний грунта. Первые такие инструменты были развернуты в конце 1932 года в отдельных зданиях в районах Лос-Анджелеса и Сан-Франциско.Первые значительные записи были получены менее чем через год, когда 10 марта 1933 года землетрясение силой 6,4 балла на Лонг-Бич произошло в районе Лос-Анджелеса.

Один инструмент с сильным движением был обнаружен в подвале здания коммунальных служб в центре Лонг-Бич — районе, где произошло повсеместное разрушение неармированных каменных зданий. Прибор зарегистрировал максимальное горизонтальное ускорение 0,25 g ( g представляет собой ускорение свободного падения, приблизительно 980 см / сек 2 ), предоставив инженерам первый ориентир для соотнесения повреждений с ускорением земли.В 1940 году этот уровень был превышен записью в подвале массивного бетонного здания, расположенного в Эль-Сентро, Калифорния. Это здание, расположенное всего в 6 км от разрыва земли, связанного с землетрясением в Империал-Вэлли магнитудой 7,1, зарегистрировало максимальное горизонтальное ускорение 0,35 g . Запись El Centro сразу же была принята во всех сейсмических регионах мира как стандарт, по которому следует проектировать конструкции. Однако с течением времени и увеличением количества инструментов с сильным движением были зарегистрированы еще большие ускорения.

В 1966 году на участке, расположенном примерно в 80 м от разрыва земли, связанного с землетрясением Паркфилд магнитудой 6,0 на удаленном участке разлома Сан-Андреас в центральной Калифорнии, инженеры впервые зарегистрировали сильные движения с силой свыше 0,5 г . В то время было много споров о возможности даже более высоких движений земли. Несколько выдающихся инженеров утверждали, что движения грунта, намного превышающие 0,5 g , вероятно, были невозможны, по крайней мере, на глубоких отложениях почвы, характерных для районов Лос-Анджелеса и Сан-Франциско.В результате инженеры и должностные лица строительных норм не спешили реагировать на угрозу, возможно, еще более сильных колебаний грунта.

В 1970 году уважаемый сейсмолог Джеймс Брюн из Института Скриппса в Сан-Диего разработал простую модель спектра источника землетрясения, которая показала, по крайней мере теоретически, пиковые ускорения с амплитудами до 1-2 g можно было ожидать в будущем. Хотя это тоже обсуждалось среди инженеров и сейсмологов, это произошло только годом позже, когда в 1971 году была достигнута величина 6.6 землетрясения Сан-Фернандо, что это теоретическое предсказание сбылось. Во время этого землетрясения было зарегистрировано максимальное ускорение 1,25 g на устье плотины Пакоима, бетонной арочной дамбы, расположенной непосредственно над зоной разрыва землетрясения. С тех пор записи около источника, превышающие 0,5 g , стали обычным явлением, и было зарегистрировано несколько ускорений, превышающих 1 g . Самая большая запись на сегодняшний день — это вертикальное ускорение> 2 g , полученное в пределах нескольких километров от величины 6.9 Наханнинское землетрясение, которое произошло в 1985 году в отдаленном районе Северо-Западных территорий Канады.

В настоящее время по всему миру расположены десятки тысяч инструментов для измерения силы движения. Наибольшая концентрация инструментов находится в Калифорнии, Японии и Тайване. Только на Тайване насчитывается более 800 инструментов с сильным движением. Самая высокая концентрация инструментов в мире находится в районе Лос-Анджелеса и Токио. Эти плотные сети составляют основу регистрирующих систем, предназначенных для обеспечения оценки сотрясений земли в течение нескольких минут после землетрясения в режиме, близком к реальному, для оказания помощи в чрезвычайных ситуациях. Распространение инструментов сильного движения привело к увеличению количества важных наборов данных о движении земли. Например, несколько землетрясений во всем мире вызвали более 50 или более акселерографов, в том числе землетрясение Сан-Фернандо 1971 г. ( M = 6,6), землетрясение 1984 г. в Морган-Хилл ( M = 6,2), землетрясение 1987 г. в Уиттиер-Нарроуз ( M ). = 6.0), землетрясение 1989 г. в Лома-Приете ( M = 7,1), землетрясение 1994 г. в Нортридже ( M = 6.7), землетрясение в Кобе 1995 г. ( M = 6,9) и землетрясение Чи-Чи 1999 г. ( M = 7,6). Эти и другие наборы данных служат бесценными источниками информации, на основе которых разрабатываются новые и жизненно важные инструменты для улучшения оценки движения грунта и инженерного проектирования. Эти новые инструменты в конечном итоге находят свое отражение в строительных нормах и правилах, поскольку практикующие инженеры и инженерные сейсмологи осознают их важность и интегрируют их в повседневную практику.

В 1975 году землетрясение в Оровилле, Калифорния, ознаменовало начало новой эры в инженерной сейсмологии.Вскоре после этого землетрясения несколько групп, возглавляемых Геологической службой США и Калифорнийским отделением горнорудной промышленности и геологии (CDMG), развернули временный набор инструментов для измерения сильных движений в районе Оровилла. Эта попытка была настолько успешной в регистрации движения земли вблизи источника от афтершоков, последовавших за землетрясением, что теперь такие усилия стали обычным делом. Хотя большинство этих афтершоков слишком малы, чтобы представлять прямой интерес для инженеров, они служат обширной базой данных для сейсмологических исследований.В настоящее время эти записи используются в основном сейсмологами для изучения характеристик очагов землетрясений. Однако инженерные сейсмологи начинают осознавать важность этих данных как средства получения базового понимания характеристик сильных колебаний грунта, тем самым предоставляя им более надежные средства оценки перемещений грунта, важных для инженерного дела.

Чем занимаются геодезисты (включая их обычный рабочий день)

Должностная инструкция

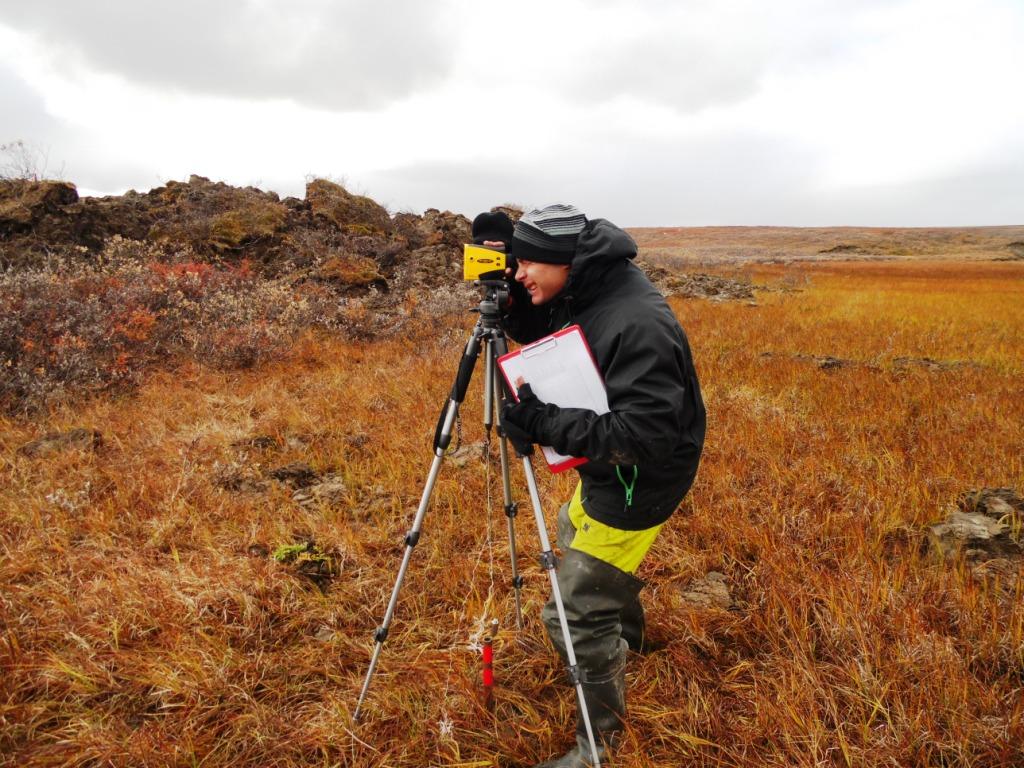

Геодезические службы измеряют большие площади поверхности Земли с помощью спутниковых наблюдений, глобальных навигационных спутниковых систем (GNSS), обнаружения света и определения дальности (LIDAR) или связанных источников.Они также вычисляют точное горизонтальное и вертикальное положение точек на поверхности Земли.

Другие задачи включают:

  • Ведение баз данных геодезической и сопутствующей информации, включая координатные, описательные данные или данные по обеспечению качества.
  • Проверить математическую правильность вновь собранных данных обследования.
  • Проведение съемок для определения точного положения, измерения точек, отметок, линий, площадей, объемов, контуров или других характеристик поверхности земли.
  • Вычисление горизонтальных и вертикальных координат управляющих сетей с использованием прямого нивелирования или других методов геодезической съемки, таких как триангуляция, трилатерация и пересечение, для определения характеристик поверхности Земли.
  • Анализируйте данные контроля или обследования, чтобы обеспечить соблюдение спецификаций проекта или стандартов землеустройства.
  • Планирование или руководство работой геодезического персонала, при необходимости предоставляя технические консультации.

Мы спросили геодезистов, насколько они довольны своей работой.Вот что они сказали.

Насколько значима эта работа


70% из них заявили, что довольны своей работой, а 60% заявили, что считают, что их работа делает мир лучше или помогает сделать лучше чью-то жизнь.


Обычный рабочий день

Геодезические службы ежедневно проверяют математическую правильность вновь собранных геодезических данных. Они анализируют данные контроля или обследования, чтобы гарантировать соблюдение проектных спецификаций или стандартов землеустройства.

Обычный день геодезиста также включает:

  • Ведение баз данных геодезической и сопутствующей информации, включая координатные, описательные данные или данные по обеспечению качества.
  • Планирование или руководство работой геодезического персонала, при необходимости предоставляя технические консультации.
  • Вычисление горизонтальных и вертикальных координат управляющих сетей с использованием прямого нивелирования или других методов геодезической съемки, таких как триангуляция, трилатерация и пересечение, для определения характеристик поверхности Земли.
  • Определите ориентацию участков земли, включая положение, границы, размер и форму, используя теодолиты, электронное оборудование для измерения расстояния, спутниковое оборудование для определения местоположения, наземные информационные системы или другое оборудование для геодезической съемки.
  • Вычислить точное горизонтальное и вертикальное положение точек на поверхности Земли.

Мы задали нескольким геодезистам несколько вопросов, чтобы узнать, как еще выглядит их рабочий день. Вот что мы нашли.

Вы каждый день разговариваете по телефону на этой работе? 50% сказали, что да
Насколько важно работать в команде на этой работе? 25% отметили очень важное
У вас на работе ежедневно проводятся групповые обсуждения? 75% сказали, что да
Вы разговариваете или работаете с клиентами каждый день на этой работе? 4% сказали, что да
Приходится ли вам каждый день иметь дело с рассерженными клиентами на этой работе? 0% сказали, что да
Приходится ли вам каждый день принимать решения на этой работе? 29% сказали, что да

Прочие обязанности

Помимо обычного рабочего дня, геодезисты также готовят отчеты о проделанной работе или технические отчеты. Они также могут читать текущую литературу, разговаривать с коллегами, продолжать образование или участвовать в профессиональных организациях или конференциях, чтобы быть в курсе событий в области технологий, оборудования или систем.

Еженедельно или ежемесячно геодезические инспекторы оценивают качество контрольных данных, чтобы определить потребность в дополнительных геодезических данных для инженерных, строительных или других проектов. Они также могут распространять скомпилированные геодезические данные правительственным учреждениям или широкой общественности.

Кроме того, они вычисляют горизонтальные и вертикальные координаты управляющих сетей, используя прямое нивелирование или другие методы геодезической съемки, такие как триангуляция, трилатерация и пересечение, для определения характеристик поверхности Земли.

Хотя конкретные обязанности могут различаться, многие из них определяют ориентацию участков земли, включая положение, границы, размер и форму, с помощью теодолитов, электронного оборудования для измерения расстояния, спутникового оборудования для определения местоположения, наземных информационных систем или других геодезических изысканий. оборудование.

Некоторые геодезисты также обязаны вычислять точное горизонтальное и вертикальное положение точек на поверхности Земли.


Срок службы

Время работы

График работы

В типичную рабочую неделю геодезистом вы можете рассчитывать на 40-часовую рабочую неделю.

Работают ли геодезисты в офисной среде?

Раз в неделю


Каждый день


Работают ли геодезисты на открытом воздухе?

Каждый день


Один раз в год



Подходит ли мне это

Лучшая личность для этой карьеры

Людям, подходящим для этой работы, как правило, нравится работать с идеями, и они требуют обширного мышления.Им нравится искать факты и решать проблемы мысленно.

Им также нравится следовать установленным процедурам и процедурам. Им больше нравится работать с данными и деталями, чем с идеями.

Подробнее об этих типах карьерных личностей можно прочитать здесь.


Другие вакансии


Подробнее о геодезических инспекторах
Найдите колледж с желаемой специализацией

Должностные обязанности геодезистов-геодезистов

Должностная инструкция геодезистов, чем занимаются геодезисты, типичный рабочий день геодезистов, каково это работать геодезистом, сколько часов работают геодезисты, повседневная работа геодезиста

Дополнительные ресурсы

http: // www.bls.gov/OOH/architecture-and-engineering/surveyors.htm

http://www.nsps.us.com/

Home

Home

Руководство по геодезическим изысканиям и мониторингу | by Encardio rite

28 августа 2019 г.

При разумном использовании с геотехническими приборами геодезический мониторинг предоставляет связанные данные, которые актуальны и широко используются в гражданском строительстве и мониторинге конструкций. Encardio Group использует блок управления собственной разработки с передовым программным обеспечением для управления роботизированными тахеометрами.

Система обеспечивает полноценный и своевременный мониторинг перемещений, обеспечивая высокую плотность измерений, одновременную беспроводную передачу и автоматический ввод результатов в базу данных мониторинга.

Геодезические исследования используются на этапах подготовки к строительству, во время строительства и после строительства.

Несколько геотехнических инструментов используются для контроля основных параметров, влияющих на строительство.

Благодаря относительно невысокой стоимости, он широко распространен и используется во всех проектах гражданского строительства.

Давайте поговорим подробнее о геодезических изысканиях, их важности и областях применения.

Когда есть большая территория, обычно превышающая 100 квадратных километров, при съемке необходимо учитывать кривизну земли. Такой вид съемки называется геодезической съемкой.

При геодезических изысканиях выбираются две станции (точки), находящиеся на значительном удалении друг от друга.

Широта и долгота этих двух точек определяются астрономически. Линия, соединяющая эти две точки, называется базовой линией, которая измеряется точно.

Положение третьей станции определяется углом между каждым концом базовой линии.

Полный процесс известен как триангуляция. Это продолжается до тех пор, пока не будет нанесен на карту весь съемочный участок.

Геодезическое нивелирование — это процесс определения относительной высоты станций или точек на поверхности земли.

Ровная поверхность: определяется как поверхность, параллельная средней сфероидальной поверхности Земли.

Линия уровня: это линия, лежащая на ровной поверхности и, следовательно, перпендикулярная отвесу во всех точках.

Горизонтальная линия: это прямая линия, касательная к линии уровня.

Вертикальная линия: это линия, нормальная к ровной поверхности.

Ниже приведены цели геодезических изысканий:

Основная цель геодезических изысканий — определение точного положения удаленных точек на поверхности земли.

Для получения разведывательной информации и предварительных данных, необходимых инженерам для выбора подходящих маршрутов и участков.

Для подготовки эффективных конструктивных решений.

Для определения выбранных местоположений путем установления системы опорных точек

Для управления строительными силами путем установки столбов или иных обозначений линий, уклонов и основных точек, а также путем оказания технической помощи.

Для измерения объектов строительства на месте для подготовки отчетов о ходе работ

Для определения размеров конструкций для подготовки исполнительных планов

Для обнаружения оседания с использованием предварительно установленных целей на зданиях, сооружениях, тротуарах, насыпях и т. Д.

Для круглосуточного контроля за текущим строительным проектом, чтобы избежать несчастных случаев.

Для контроля деформаций, происходящих в конструкциях, мостах, тоннелях, зданиях.

Для обеспечения сохранности объектов, прилегающих к строительной площадке.

| Также прочтите: Руководство по геотехническим инструментам: типы и применение |

Геодезический мониторинг наряду с геотехническими приборами <предоставляет данные, широко используемые для мониторинга конструкций.

Обнаружение населенных пунктов

Измерение уровня предварительно установленных целей на зданиях, сооружениях, тротуарах, глубоких точках, насыпях с использованием высокоточных цифровых уровней и инварных рейок.

Трехмерные оптические цели

Трехмерные измерения смещения с помощью двухрефлекторных целей или контрольных призм, установленных в туннелях, конструкциях, зданиях и т. Д., С использованием высокопроизводительных тахеометров, обеспечивающих ручные и автоматические данные.

Доступно собственное программное обеспечение компании Encardio-rite под названием Terramon, которое можно установить на планшет, ноутбук или ПК для полуавтоматических измерений, повышения их точности и минимизации времени полевых работ.

Для автоматического мониторинга доступны Drishti или Terramove в зависимости от требований от проекта к проекту.

Terramove также может использоваться для сопоставления данных от датчиков TBM с данными, полученными от геотехнических и геодезических приборов, как вручную, так и автоматически.

Автоматическая система мониторинга

Безопасность проектов требует круглосуточных, высокочастотных и точных систем мониторинга, работающих без выходных.

Группа Encardio использует систему собственной разработки, которая состоит из .. [Продолжить чтение]

100 лет геодезических изысканий в Канаде

На этой временной шкале выделены многие важные события из 100-летней истории отдела геодезических исследований.На самом деле геодезические изыскания начались в Канаде более 100 лет назад, а Хронология начинается в 1872 году с «ранней карьеры У.

В 18 лет В. Ф. Кинг присоединился к Комиссии по границам Министерства внутренних дел в качестве помощника астронома, работающего над установлением 49-й параллели. После того, как он стал геодезистом Доминиона (DLS) и топографическим геодезистом Доминиона в 1876 году, он был назначен ответственным за астрономические наблюдения до 1881 года, когда исследование было завершено. Кинг быстро продвинулся на государственной службе, став инспектором Western Surveys в 1883 году, главным инспектором Surveys в 1886 году, главным астрономом в 1890 году и, наконец, директором-основателем обсерватории Dominion в 1905 году.

Ассоциация геодезистов Доминиона (ADLS) ) была образована 24 апреля 1882 года, первым президентом которой стал Отто Дж. Клотц. Многие геодезисты Доминиона были задействованы в первых геодезических работах. На протяжении многих лет многие сотрудники Отдела геодезических изысканий (GSD) поощрялись к выполнению заказов DLS , а позже и Canada Lands Survey (CLS).

Департамент общественных работ приступил к точным работам по выравниванию местности от мыса Роузс в Квебеке по реке Ришелье до Сореля на реке Святого Лаврентия. Целью этой работы было обеспечение вертикального контроля за благоустройством гаваней и рек.

Актом о поселении 1883 года Британская Колумбия уступила правительству Доминиона полосу земли, простирающуюся на 20 миль по обе стороны от канадской тихоокеанской железной дороги. Это потребовало обследования земель в пределах Пояса, и началось с измерения точного хода железнодорожной полосы отвода в 1885 году под руководством Уильяма Огилви.О.Дж. Клотцу и Т. Драммонду было поручено очень точно определить широту и долготу с помощью астрономических наблюдений в точках вдоль железнодорожной линии.

Уже в 1886 году группы начали оказывать давление на правительство Канады с целью создания общенациональной геодезической службы: Ассоциация геодезистов Доминиона (в 1886 году), комитет, назначенный DLSA , в который входил В.Ф. Кинг и О. Клотца (в 1888 г.), Королевского общества Канады (в 1894 и 1903 гг.), Канадского общества инженеров-строителей (в 1906 г.).

Первые точные измерения силы тяжести в Канаде были выполнены О.Дж. Клотца с помощью маятникового аппарата Менденхолла. Он провел серию связей между Оттавой и Вашингтоном, а также провел измерения в Монреале и Торонто.

Первая геодезическая триангуляция начата в районе Оттавы отделением обсерваторий Доминиона. Первая станция установлена ​​на горе Кинг-Маунтин недалеко от Кингсмира, Квебек, а наблюдательные башни используются впервые.

Тяжелые теодолиты с микрометровыми кругами диаметром 12 дюймов использовались для измерения углов цепочек четырехугольных фигур в поперечных скобках.Деревянные башни были построены на равнинах и в лесных массивах, чтобы обеспечить взаимную видимость и большую дальность действия. Внутренняя башня для теодолита и внешняя для наблюдателя. Типичная группа наблюдателей состояла из геодезиста, регистратора, повара и 5 или 6 светослужащих.

Измерение углов обычно производилось ночью, когда атмосферные условия были наиболее благоприятными, обычно между закатом и полуночью. Вначале пристрелки сводились к масляным фонарям железнодорожных сигналов с конденсирующими линзами. Позже стали применяться ацетиленовые лампы (слева), похожие на автомобильные фары старого образца.В 1920 году были представлены электрические лампы (справа).

У. Ф. Кинг, главный астроном, несет полную ответственность за все полевые операции Астрономического отделения. Работа состояла в основном из астрономических и геодезических наблюдений и расчетов.

Астрономическое отделение начинает работы по точному выравниванию в Шербруке, Квебек. Тест №1 был установлен в каменной кладке старого почтового отделения (ныне библиотека). Работы по выравниванию проходили в западном направлении по Канадской Тихоокеанской железной дороге до Кемптвилля и Прескотта, затем по Гранд-Магистральной железной дороге.

Точное нивелирование было выполнено с помощью уровня Береговой и геодезической службы США (США). Выравнивающие стержни были сделаны из полос хорошо выдержанной желтой сосны и перед окраской были погружены в кипящий парафин, чтобы минимизировать изменение длины, вызванное изменением влажности.

Персонал размещался в здании Trafalgar Building в центре Оттавы (угол Bank and Queen).

Геодезическая служба была официально учреждена Order-in-Council P.C. 766, подписанный премьер-министром сэром Уилфридом Лорье 20 апреля 1909 года.

Уильям Фредерик Кинг, главный астроном, пограничный комиссар и суперинтендант геодезической службы 1909-1916 гг.

Для строительства стандартной 110-футовой деревянной наблюдательной вышки потребовалось около 8 250 квадратных футов пиломатериалов. Эта 110-футовая башня, возведенная недалеко от Чатема, Онтарио, в 1911 году, с подставкой для фонаря, вытянутой на 37 футов, достигла высоты 147 футов (45 метров). Там, где требовались высокие башни, строительный отряд состоял из мастера, помощника, пяти плотников и повара.

В 1913 году Канада и Мексика приняли на вооружение модель U.S. Стандартная система координат для триангуляции. На основе эллипсоида Кларка 1866 года его отправной точкой является геодезическая станция на ранчо Мида, штат Канзас, а его ориентация определяется азимутом от ранчо Мида до станции Уолдо. В результате этого принятия датум был переименован в Североамериканский датум.

После начала Первой мировой войны в 1914 году триангуляционные группы GSD , работавшие на входе Диксон на западном побережье Британской Колумбии, смогли оказать помощь военно-морским властям в районе Принца Руперта. Полевые группы, занимавшие выдающиеся холмы, разбросанные среди отдаленных островов, могли следить за немецкими крейсерами, находившимися поблизости. Ацетиленовые лампы, используемые в качестве прицельных огней при измерении углов, также служили для отправки сообщений азбукой Морзе через сеть взаимосвязанных точек съемки властям Принца Руперта.

В 1914 году геодезические и пограничные службы перемещаются в недавно завершенное здание геодезической разведки, построенное рядом с обсерваторией Доминиона на территории экспериментальной фермы.

Никаких дальнейших гравиметрических наблюдений не проводилось с 1902 года до 1914 года, когда Ф.А.Макдиармид связал Оттаву и Вашингтон, а также занял 18 полевых станций на юге центрального Онтарио и западном Квебеке. В 1915 году он наблюдал еще 24 станции между Нью-Брансуиком и Британской Колумбией, завершив тем самым линию гравитационных станций в Канаде.

Завершена первая канадская трансконтинентальная линия уровней. Он соединялся с 5 мареографами: Галифакс, Ярмут и Пуэнт-о-Пер на Атлантическом океане и Ванкувер и Принц Руперт на Тихом океане. 94% планировочной линии выполнено по железнодорожным путям.

1916: Геодезический филиал

После смерти доктора Кингса в 1916 году Геодезическая служба стала независимой от Астрономического отделения.

1917 г .: муниципальные исследования

Триангуляционные и нивелирные исследования в Монреале и Торонто, за которыми последовали аналогичные проекты в Лондоне, Квебеке, Галифаксе, Сент-Джоне, Ванкувере и Нью-Вестминстере.

1917-1946: Ноэль Дж. Огилви

Ноэль Дж. Огилви был назначен суперинтендантом.Он родился в Халле в 1880 году и был родственником Юкона Уильяма Огилви. В 1923 году его титул был изменен на Директор.

1919: Использование грузовых автомобилей для геодезических работ

В Годовом отчете суперинтенданта за 1919 год Ноэль Огилви рекомендует использовать грузовые автомобили вместо лошадей и повозок для транспортировки при геодезических операциях, ссылаясь на экономию времени и денег.

1919: Разведывательная башня

Чтобы сделать триангуляционные станции невидимыми, часто приходилось устанавливать наблюдательные вышки, высота которых могла варьироваться от 20 футов до 150 футов в зависимости от топографии. На плоских, частично деревянных участках, а также при триангуляции города использовались переносные разведывательные вышки, чтобы помочь определить высоту, необходимую для строительства наблюдательной вышки. Разведывательные башни оказались весьма полезными, экономичными и зачастую незаменимыми.

1921: Точная траверса

Первый точный поход протяженностью около 120 километров (км) был пройден в районе Ниагара, расстояния были измерены инварными лентами, уложенными на землю.

1921: самолет

Впервые воздушную разведку для геодезической триангуляции применил г.Ф.Х. Ламбарт в 1921 году. Триангуляционная сеть длиной 200 миль по реке Фрейзер была направлена ​​на восток от Ванкувера, и результаты были подтверждены наземными посещениями станций. Однако только в 1929 году самолеты широко использовались для геодезических изысканий в Канаде. За полевой сезон было совершено авиаперелетов на общую сумму 35 000 километров.


1922: Автоматический таймер

Электрические лампы использовались в качестве источников света для триангуляции с 1920 года, когда в 1922 году были введены автоматические переключатели времени. Переключатели часового механизма включают и выключают сигнальные лампы в заранее определенное время, тем самым уменьшая количество хранителей света, необходимых для обслуживания целевых огней. Ориентировочная экономия в размере 3000 долларов США была достигнута за первый сезон полевых работ.

1925: неизменяемые стержни (ИНВАР)

Более ранние деревянные стержни были заменены в 1925 году стержнями из инвара (сокращенно от «неизменный»). INVAR , состоящий из 36% никеля и 64% железа, демонстрирует наименьшее тепловое расширение из всех известных сплавов.

1925 г .: открытие геодинамики

Ревеллинг был проведен для обнаружения движения Земли после серьезного землетрясения в окрестностях Монманьи, Квебек. Большинство землетрясений происходит под рекой Св. Лаврентия, между округом Шарлевуа на северном берегу и округом Камураска на южном берегу. 100 км ниже по течению от Квебека, этот регион, часто называемый сейсмической зоной Шарлевуа-Камураска, является наиболее сейсмически активным регионом востока Канады.

1925: Центральный архив

Центральное бюро географических положений и отметок было создано в рамках Обзора для облегчения предоставления полного набора записей контрольных съемок, проведенных Геодезической службой и другими федеральными департаментами, провинциальными департаментами, железнодорожными компаниями и частными корпорациями.

1926: фундаментальный ориентир

В городах и на важных перекрестках был построен памятник нового типа, известный как «фундаментальный ориентир».Хотя над землей было видно только 12-15 дюймов, это были большие памятники, требующие большой эскавации. Железобетонная колонна высотой 7 футов опиралась на круглое основание диаметром 6 футов. Одна бронзовая табличка служила поверхностью BM для использования населением и имела опубликованную высоту. На случай повреждения этой таблички или верхней части памятника в основании рядом с колонной устанавливалась вторая табличка, известная как «подповерхностная» BM . Он был покрыт двумя канализационными плитками, увенчанными железной крышкой, которая находилась на фут ниже поверхности горунда.Его высота не была опубликована, но, если возникнет необходимость, «подповерхностный» BM может быть восстановлен сотрудниками Геодезической службы для восстановления поверхности BM .

1927: Дикий T3

Когда в 1924 году впервые появился универсальный теодолит Wild T2, его революционный дизайн привлек внимание Дж. Л. Ранни из модели GSD . T2 был маленьким и легким (5,6 кг, ) по сравнению со старыми большими теодолитами 300 мм , которые приходилось упаковывать в две огромные коробки.Хотя точность его системы отсчета углов не имела значения, апертура телескопа была слишком мала для длинных линий, наблюдаемых при геодезической триангуляции. В основном это было результатом предложения Ранни, что Уайлд разработал теодолит немного большего размера (11,2 кг ) с телескопом с увеличенной апертурой, прецизионный теодолит T3. Он был принят GSD в 1927 году как рабочая лошадка для работы по триангуляции, а к 1929 году уже использовалось двенадцать инструментов. T3 продолжал использоваться в GSD до конца 1980-х годов, особенно для высокоточной трилатерации.

1927: Отклонения отвеса

До 1927 года все астрономические наблюдения, сделанные с помощью GSD , предназначались для определения азимута Лапласа, но в 1927 году полевые группы астрономов начали наблюдать широту и долготу в точках триангуляции, чтобы определить значения отклонения отвеса на этих станциях. Транзит Heyde со сломанным телескопом заменил старый прямой телескоп. Инструмент Heyde в двух упаковочных ящиках можно было легко перевозить на каноэ, вьючной лошади, самолете или рюкзаке.

1927: Североамериканский датум 1927 года (NAD27)

В 1927 году и в последующие годы была проведена переналадка всей триангуляции в Канаде и США. Как и в случае с NAD (1913), эта корректировка была основана на эллипсоиде Кларка 1866 года и геодезической станции на ранчо Мидс, но с исправленным азимутом на станцию ​​Вальдо. Широта и долгота ранчо Мидс остались прежними, и снова был использован сфероид Кларка 1866 года, который оказался подходящим для североамериканского континента.Эта датум называется Североамериканским датумом 1927 года ( NAD27 ). Позже Мексика и Гватемала подключились к NAD27 .

1927-1935: Канадская геодезическая вертикальная система отсчета 1928 года (CGVD28)

Переналадка канадской сети уровня была начата в 1927 году — работа, которая длилась 3 года, касалась примерно 40 000 км . выравнивания и привела к тому, что должно было быть официально названо Корректировкой 1928 года. Геодезическое нивелирование в это время показало разницу в 60 см среднего уровня моря между восточным и западным побережьями. Канадские геодезические данные (для высот) были учреждены Постановлением Совета от 11 марта 1935 г., в части которого говорилось: «Настоящим предписывается, чтобы средний уровень моря был определен в прибрежных точках Гидрографической службой Канады и в пределах суши. Канадской геодезической службой, будет официальной базовой плоскостью для высот в Канаде и будет называться Canadian Geodetic Datum.

1929-1939: Первая гравитационная карта Канады

Оригинальная гравитационная карта Канады была создана в период с 1929 по 1939 год.Он состоял из 150 наблюдений.

1931: Единый архив

Уровневые ведомости Департамента общественных работ, накопленные с 1883 года, переданы в Геодезическую службу. К 1934 году объединение этих записей было завершено и унифицированы данные для примерно 50 000 км . уровней был доступен.

1936: Департамент шахт и ресурсов

Министерство внутренних дел расформировано в 1936 году, и новое Министерство горнорудной промышленности и ресурсов берет на себя ответственность за геодезические изыскания.

1936: Геодезист Доминиона

Директор Геодезической службы стал известен как Геодезист Доминиона и отвечал за канадскую секцию Международной комиссии по границам, которая в 1932 году была названа «Комиссаром по международным границам Его Британского Величества».

1939: переносные гравиметры

Внедрение портативных пружинных гравиметров. Эти гравиметры называются «относительными гравиметрами», потому что они измеряют разницу в силе тяжести между точками, поэтому точки гравитации наблюдаются только относительно друг друга.Принцип работы прост: объект с небольшой массой удерживается пружиной. Когда сила тяжести изменяется от точки к точке, пружина удлиняется или укорачивается, и наблюдатель компенсирует это смещение механически (винтовые системы). Поскольку для измерения этих устройств используются пружины, их необходимо калибровать по известным точкам силы тяжести.


1939: Уровень воды Гудзонова залива соединен

В 1939 году соединение с Северным Ледовитым океаном было выполнено, когда нивелир, проведенный вдоль железной дороги Гудзонова залива, достиг Черчилля, Манитоба.

1940 — 1985: Полевая астрономия первого порядка

Одним из важных, но малоизвестных видов деятельности Геодезической службы в то время было обеспечение астрономического контроля со стороны Астрономической секции — обычно азимутов Лапласа первого порядка для управления определениями триангуляции и отклонения для геоидальных исследований. Полевая астрономия первого порядка закончилась, когда было сочтено, что вклад станций, измеряющих отклонение (отвеса) в уточнение геоида, не стоит высоких затрат: средства можно было бы лучше потратить на получение данных о гравитации.

1941-1950: Астрономическое позиционирование для картографирования севера

На GSD была возложена задача обеспечения астрономического позиционного управления второго порядка с интервалами около 50 миль для картографирования триметрогона (топографическое картографирование из одной вертикальной и двух наклонных аэрофотоснимков, сделанных одновременно). Таким образом, в течение следующих 10 лет должно было быть создано около 610 астрономических станций. GSD использовал T3 для астрономии второго порядка.

1947 — 1949: Заявка Шорана для съемки в Канаде

Применение электронного измерения длины Shoran (ближнего радионавигационного оборудования) для геодезических съемок и картографии было начато в 1947 году.В разработке системы участвовали четыре организации; Королевские военно-воздушные силы Канады, Национальный исследовательский совет, Метеорологическая служба и геодезическая служба. Экспериментальные работы проводились в районе Оттавы над несколькими длинными линиями сети триангуляции первого порядка.

1947 — 1951: Джон Лесли Ранни

Джон Лесли Ранни, геодезист Доминиона и комиссар по международным границам 1947-1951 гг.

1948: Первое использование вертолетов

Модель GSD впервые опробовали вертолет для геодезических работ в 1948 году. Bell 47D был зафрахтован для выполнения триангуляции вдоль шоссе Аляска в северной Британской Колумбии (Британская Колумбия). Эксперимент имел ограниченный успех из-за неблагоприятных погодных условий того лета. Однако обещание, что вертолеты сделают съемку быстрее и дешевле, было реализовано.

1949: Департамент горно-технических изысканий

В 1949 году вновь созданный Департамент горных работ и технических изысканий принимает на себя ответственность за GSD .

1949 — 1957: Шоранская эра

Shoran ответил на требования к контролю для топографического картирования 1/250 000 в отдаленных районах Канады. В триангуляции Шорана измерение расстояний производилось методом пересечения линий. Самолет, оснащенный бортовым радаром (радиообнаружение и определение дальности), пересекает линию, соединяющую две наземные станции, каждая из которых имеет наземный радар. Циферблаты бортовой установки непрерывно показывают расстояние в милях до каждой из наземных станций. Циферблаты фотографируются на пленку 35 мм с заданным интервалом в 3 секунды. В точке перехода сумма наклонных расстояний минимальна.

1950: Первая калибровочная линия гравиметра

Первая линия калибровки гравиметров была проложена в 1950 году между Прескоттом, Онтарио, и Маниваки, Квебек. В 1954 году он был расширен до Сеннетер, Квебек, а к 1955 году — до Вашингтона, округ Колумбия,

.

1951: Создание канадской сети стандартизации гравитации (CGSN)

Первая сеть базовых станций была создана в Онтарио и Квебеке в 1951 году.Сеть расширилась по всей стране и в конечном итоге сформировала CGSN , включающую около 3400 станций управления.

1951 — 1957: J.E.R. Росс

J.E.R. Росс, геодезист Доминиона и комиссар по международным границам 1951–1957

1955: International Great Lakes Datum (IGLD)

В результате нивелировочных работ, проводимых с 1945 года, была установлена ​​связь между Пуэнт-о-Пере в Квебеке и Кингстоном на озере Онтарио. Исследования и аналогичные работы в Соединенных Штатах легли в основу специальной системы данных под названием IGLD для облегчения регулирования и разработки различных гидротехнических сооружений.

1956: Электронное измерение расстояния (EDM): Геодиметр 2

Геодиметр (аббревиатура от геодезического дальномера) был изобретен шведским физиком доктором Эриком Бергстрандом и был впервые представлен в 1953 году. Геодиметр был основан на световом индикаторе EDM . Измеряя время, необходимое для прохождения луча света до группы световозвращающих призм и обратно, можно точно определить расстояние между двумя точками.

1956: Последняя базовая линия триангуляции, измеренная инварной лентой

В 1956 г. измерение последней зафиксированной инварной лентой базовой линии, которая использовалась в канадской триангуляции, было выполнено Дж.А. Коркоран — исходная линия длиной 9,8 км у реки Кег, Альберта.

1956 — 1991: Эпоха трилатерации электронного измерения расстояния

Традиционная триангуляция была значительно облегчена благодаря введению EDM для измерения базовых линий. К 1991 году преимущество глобальной системы позиционирования (GPS) было установлено, и Геодезическая служба отказалась от EDM для расширения контроля над съемкой.

1957: Карта Шорана

Трилатерационная сеть Шорана состояла из 119 станций на расстоянии 400 км, среднее расстояние составляло около 6 1/2 миллионов квадратных километров, или, примерно, 65% территории Канады.Были достигнуты стандарты точности третьего и четвертого порядков.

1957:

EDM : Теллурометр MRA1

Теллурометр MRA1, впервые использованный в Канаде в 1957 году, по сути, был устройством для измерения времени. С одним прибором, блоком «Мастер», излучающим микроволны, которые принимались вторым прибором, «Дистанционным». Между двумя установками была установлена ​​радиосвязь, и операторы могли «выровнять» инструменты до получения сильного сигнала. Ранние инструменты давали показания в наносекундах, которые нужно было умножить на скорость радиоволн, чтобы получить расстояние, и скорректировать на показатель преломления воздуха.



1957: Спутник

Событие, имеющее большое научное значение, произошло в 1957 году, хотя мало кто мог предположить его влияние на геодезию в будущем. Спустя всего несколько дней после запуска Спутника I американские ученые смогли определить его орбиту, измерив доплеровский сдвиг радиосигналов спутника. Затем было высказано предположение, что, если положение спутников известно и предсказуемо, доплеровский сдвиг можно использовать для точного определения местоположения приемника на Земле. Развитие СШАСистема TRANSIT, также известная как навигационная спутниковая система военно-морского флота (NAVSAT), была создана в 1958 году, введена в эксплуатацию в 1964 году и стала доступной для гражданских пользователей в 1967 году.


1957: Компьютер

Электронный компьютер International Business Machines Corporation (IBM) 650, расположенный в Университете Оттавы, был впервые использован для обработки геодезических данных.

1957 — 1967: J.E. Lilly

Дж. Э. Лилли, директор и геодезист Dominion 1957-1967


1959: Башня Билби

Триангуляция была облегчена в 1959 году, когда Геодезическая служба приняла переносную стальную башню Билби.Он много лет использовался Береговой и геодезической службой США. Это значительно ускорило строительство башни в более южных районах Канады, куда эти башни можно было перевозить на грузовиках.

1959: Дикий T4

Wild T4 был представлен в полевых условиях и повысил эффективность определения Лапласа. До этого наблюдения Лапласа проводились двумя разными инструментами. Измерения долготы проводились с использованием астрономических транзитов, в то время как азимуты определялись наблюдениями на Полярной звезде с использованием теодолитов, таких как C. Т.С. Tavistock (введен в 1946 г.) или Kern DKM 3 (впервые использован для этой цели в 1955 г.). С Wild T4 отпала необходимость в двух инструментах.

1959: Сеть триангуляции от побережья до побережья

Историческая веха в триангуляции была достигнута с завершением работ в Манитобе, Канада, наконец, получила непрерывную сеть триангуляции от побережья до побережья.

1960: гравиметр Лакоста-Ромберга

Внедрение гравиметра Lacoste-Romberg. Он использовался не только на суше, но, с соответствующими модификациями, также для измерения поверхности льда и подводных измерений.Он все еще используется сегодня.


1960: 615 Бут-стрит,

Открытие филиала по исследованиям и картированию в Оттаве

1961: Технические условия для контрольных обследований

Первый исчерпывающий набор спецификаций точности для контрольных обследований был выпущен Отделом обследований и картографии.

1961: ЖЕНЩИНА

Внедрение первой программы геодезической корректировки в Канаде под названием GROOM, разработанной Клинкенбергом и Викенсом.

1961 — 1964: Северная триангуляция

Самая северная триангуляция первого порядка, когда-либо проводившаяся в Канаде, а именно от Йеллоунайфа до Коппермайна (ныне Куглуктук), от Кембриджского залива до Форт-Релайнс, была проведена в период с 1961 по 1964 год.

1964: горизонтальный контроль динамики земной коры

Небольшие геодезические сети были созданы для обнаружения горизонтального движения земной коры, в частности, недалеко от Квебека (фото), между противоположными берегами реки Святого Лаврентия между Квебеком и Тадуссаком, через пролив Джорджии и через канал Робсон между северной частью острова Элсмир и Гренландией .


1964: Гравиметрия морской поверхности

Программа измерения силы тяжести на поверхности моря была инициирована Атлантическим центром геофизических исследований в Дартмуте, Новая Шотландия. В этом методе гравиметр должен быть установлен на специальной гиростабилизированной платформе, предназначенной для минимизации влияния движения корабля на показания силы тяжести. В течение следующих восемнадцати лет только в рамках этой программы будет выполнено около 295 000 измерений поверхности моря, что станет важным вкладом в канадские знания о гравитации у восточного и арктического побережья.

1964: точное выравнивание для динамики земной коры

Открытие вертикального движения в районе озера Сен-Жан в Квебеке привело к созданию специальных горизонтальных линий вблизи трех новых плотин вдоль рек Саскачеван, Маникуаган и Пис в Саскачеване, Квебеке и Британской Колумбии. Измерения показали значительные перемещения из-за гидравлической нагрузки. Эта работа продолжалась примерно до 1982 года. Затем Геодезическая служба отказалась от поддержки соответствующих провинциальных гидроэнергетических властей, потому что этот вид работ теперь мог выполняться частным сектором.

1964-1966: спутниковая триангуляция

С 1964 по 1966 год Берегово-геодезическая служба США (C&GS) создала сеть геодезических станций, охватывающую Северную Америку, с помощью метода, известного как геометрическая спутниковая триангуляция. Положение станций определялось путем фотографирования пассивных спутников ECHO I и ECHO II на фоне звезд с помощью камер, изначально предназначенных для отслеживания баллистических траекторий (камеры Wild BC-4). В установке и эксплуатации восьми таких станций в Канаде, C&GS помогал персонал Геодезических и топографических съемок, а также Картографической службы (MCE).Станции были расположены в Уайтхорсе, Кембриджском заливе, озере Линн, Тимминсе, Фробишер-Бэй (ныне Икалуит), Гусь-Бэй, Сент-Джонс и Галифакс.

1964-1970: Гравитация на тестах

В период с 1964 по 1970 год было выполнено около 3400 измерений, которые были добавлены в Национальную базу гравиметрических данных (NGDB).

1965 — 1973: Aerodist

Aerodist был бортовой версией теллурометра и, как и система Шорана, использовал технику трилатерационного пересечения линии. Аэродинамические работы были начаты Геодезической службой в сотрудничестве с Топографической службой. Это привело к тому, что огромные пространства северных частей Канады были покрыты первичным горизонтальным контролем с интервалами примерно 100 км . За 8 лет примерно 201 первичная станция была создана на территории примерно 2,6 миллиона квадратных километров Канады (более 25% общей площади суши), многие из них — в негостеприимных районах мускуса, лесистых болот и т.п., где это было бы очень сложно. или практически невозможно установить контроль обычными методами.

1966: Министерство энергетики, шахты и ресурсы (EMR)

Департамент горно-технических изысканий реорганизован в Департамент энергетики, рудников и ресурсов.

1967: Глубокие реперы

Для решения проблемы стабильности реперов при нивелирных операциях был введен глубокий репер, разработанный Национальным исследовательским советом. Он состоял из внутреннего стержня из оцинкованной стали, сдвинутого до отказа, защищенного внешней оцинкованной стальной трубой. Пространство между ними было заполнено тяжелой нефтью. Замерзание и оттаивание затронут только внешнюю трубу, а внутренний стержень останется нетронутым. Установка производилась гидравлической буровой установкой, смонтированной на грузовике.Летом 1967 года в общей сложности 67 из них были установлены с интервалом в восемь миль (13 км ) между Торонто и Квебек-Сити со средней глубиной 40 футов (12 м ), с максимальной глубиной 180 км. футов (55 м ) у Сореля.

Справа: Схема глубокого эталонного теста

1967: Изобретение интерферометрии с очень длинным базовым уровнем (РСДБ)

Группа канадских радиоастрономов и инженеров-электриков первой достигла интерферометрических полос в континентальном масштабе.За это им (вместе с группой американцев) присуждена премия Рамфорда за изобретение VLBI .

1967-1974: Лос-Анджелес Гейл

Л. А. Гейл, директор и геодезист компании Dominion 1967–1974

1968: Управление картированием

GSD обеспечивает все управление картированием, необходимое для картографической программы National Topographic Series (NTS). Полевой съемочный, расчетный и учетный персонал Топографической службы был переведен в Геодезическую службу.

1968: Первые

VLBI геодезические измерения

Гарольд Джонс из GSD , Энергетика, шахты и ресурсы (EMR), используя базовую линию между антенной длиной 26 м в Принс-Альберте, Саскачеван и 46-метровой антенной в Алгонкин-парке, выполняет первую в истории геодезическую интерпретацию Данные VLBI . Он признает преимущество этого типа измерения для выравнивания эллипсоидов континентального масштаба.

1968 — 1971: EDM: AGA Geodimeter 6

Модель Геодиметра 6 впервые появилась в 1964 году. Он был меньше и легче своих предшественников, в нем использовались транзисторы вместо электронных ламп. При использовании вольфрамовой лампы дальность полета модели 6 составляла около 7 км ; с ртутной лампой она имела дальность действия около 20 км . Геодезическая служба использовала Геодиметр 6 для муниципальных контрольных съемок с 1968 по 1971 год.

1968 — 1972: Нивелировка IGLD

Начато повторное выравнивание границ Международной базы Великих озер. Будет завершено в 1972 году и предоставит дополнительные доказательства вертикального движения земной коры в районе Великих озер.

1969: ГАЛС

В 1969 году компьютерная программа под названием GALS (Географическая корректировка методом наименьших квадратов), разработанная Маклелланом, Петерсоном и Катинасом, была запущена в производство, заменив GROOM.


1969 — 1972: Эксперименты с гиро-теодолитами

Под руководством Л. Ф. Грегерсона, GSD провел испытания с целью радикального повышения точности гиро-теодолита. Модификации математического моделирования и разработка электронного считывающего устройства снизили стандартную ошибку определения азимута гироскопа до менее трех угловых секунд для средних широт (менее шести секунд на высоких широтах до 80 градусов).Эти разработки привели к использованию гироскопических определений азимута для геодезических съемок более низкого порядка Геодезической службой, военными и некоторыми провинциальными агентствами.

1970: Первые проекты трилатерации

В 1970 году были начаты первые проекты трилатерации. Когда стали доступны инструменты EDM со все возрастающей точностью, акцент сместился с триангуляции на трилатерацию.

1970–1972: Всемирная программа геометрической спутниковой триангуляции

С запуском PAGEOS (пассивного геодезического спутника) в 1966 году Национальная геодезическая служба США (бывшая Геодезическая служба США) отложила свою Североамериканскую программу спутниковой триангуляции (см. 1964-66 гг.) В пользу всемирного геометрического спутника. Программа триангуляции. PAGEOS был размещен на более высокой орбите, чем спутники ECHO, что позволило определять более длинные базовые линии. В период с 1970 по 1972 год четыре из восьми канадских станций, созданных в рамках североамериканских программ уплотнения 1964-1966 годов, были повторно заняты с помощью персонала Геодезической службы и MCE .

1971: Нивелирование от побережья к берегу

Завершенная в 1971 году нивелировка от побережья до побережья вдоль основных автомагистралей показала очевидную разницу примерно в 2 метра между средними уровнями моря на Тихоокеанском и Атлантическом побережьях.Это был загадочный результат, поскольку исходная трансконтинентальная линия, завершенная в 1916 году, показала разницу всего в 60 см , что близко соответствовало значениям стерического нивелирования.



1971: Автоматический уровень

Выпущенный в 1967 году Zeiss Ni-1 был первым автоматическим точным уровнемером, используемым Геодезической службой. Ni-1 был усовершенствованием Ni-2 (первый автоматический нивелир, выпущенный в 1950 году). Мощность телескопа Ni-1 увеличилась до 50 раз, а микрометр с параллельными пластинами был интегрирован в прибор.

1971: принята Международная сеть стандартизации гравитации (IGSN)

Официальное принятие Международным союзом геодезии и геофизики (IUGG) Международной сети стандартизации гравитации. Двадцать станций CGSN будут надежно привязаны к IGSN , что сделает канадские значения силы тяжести гораздо более полезными для международных исследований в области геодезии и геофизики.

1971 — 1973: Национальная геодезическая база (NGBL) установлена ​​

2. 3 км, длина — Национальная геодезическая база (NGBL) была установлена ​​тремя отдельными точными инварными лентами. Это был последний раз, когда ленты из инвара использовались для измерения геодезических базовых линий. NGBL станет эталонной базой для других будущих базовых линий калибровки по всей Канаде.

1972: Североамериканский датум 1983 года (NAD83)

Было признано требование полной перестройки всех канадских первичных горизонтальных сетей. Геодезическая служба с готовностью согласилась участвовать с коллегами из США в корректировке всех североамериканских сетей на новую систему координат.Так родился грандиозный проект, впоследствии известный как North American Datum 1983 года ( NAD83 ).

1973: ГЕОДОП

Разработано

программных пакетов Doppler, включая такие программы, как PREDOP, GEODOP и GDLSAT. Они найдут применение во всем мире.

1973: 95% доверительный интервал

Новые спецификации контрольного обследования устанавливают 95% доверительный интервал в качестве основного критерия для оценки точности горизонтального контроля. Поначалу многие в канадском геодезическом сообществе были встречены с некоторой тревогой, эти спецификации позже стали популярными и получили широкое распространение за пределами Отделения исследований и картографии.

1973: карта покрытия Aerodist

Карта покрытия Aerodist в Канаде


1973: Башня Ламберта

Впервые представленная в 1973 году и названная в честь своего изобретателя, международного комиссара по границам А.Ф. Ламберта, башня Ламберта была спроектирована для удовлетворения потребности пограничной комиссии в легкой, легко устанавливаемой башне для наблюдения за приборами. Сборка алюминиевой башни высотой 18,2 метра (60 футов) завершена на земле. Затем он поднимается на место с помощью А-образной рамы и закрепляется растяжками. Его можно перевозить как единое целое на вертолете и удерживать в вертикальном положении, пока он закреплен. Первоначально спроектированная для удовлетворения требований контроля второго порядка, башня была модифицирована для достижения результатов первого порядка после испытаний, проведенных Геодезической службой. GSD затем использовала Башню Ламберта в ряде проектов горизонтального контроля в течение полевых сезонов 1975, 1976 и 1977 годов.

1973 — 1985: Эра Доплера

Doppler был принят для позиционирования первого порядка.Стоимость одной станции составляла около 25% от стоимости Aerodist и около 50% от стоимости обычной триангуляции. Необходимо было одновременно наблюдать за 50 проходами спутников на двух (или более) станциях. Геодезическая служба установила фундаментальную национальную структуру первого порядка из 196 доплеровских станций, расположенных на расстоянии 300-500 км друг от друга. До конца 1981 г. было создано 800 доплеровских станций. В 1985 году последним крупным применением Доплера было создание 58 станций в Британской Колумбии и Северо-Западных территориях с целью уплотнения первого порядка.Наилучшая доплеровская точность составляла около 50 см для положения и 70 см для сфероидальной высоты.

1974: измеритель высоты над землей (GEM)

Измеритель высоты над землей (GEM), уникальный инерциальный прибор, впервые был использован для определения высот для управления картированием. Этот инструмент надежно произвел многие тысячи километров недорогого вертикального контроля, пригодного для картографирования 1/50 000. Датчики постоянно отслеживали изменения наклона, скорости транспортного средства и пройденного расстояния.Полученные инкрементальные перепады высот были интегрированы бортовым компьютером для получения общих перепадов высот между станциями.


1974: Электронные измерения расстояния (EDM): Kern ME3000 Mekometer

Первый высокоточный прибор EDM , Mekometer, был построен в 1961 году в Национальной физической лаборатории в Великобритании и введен в продажу в 1973 году как Kern Mekometer ME3000. Его несущий сигнал создавался ксеноновой лампой-вспышкой.Предназначенный для меньших расстояний, он достиг точности измерений. GSD использовал его для измерения деформации плотины и контроля устойчивости конструкций.

1974: Полевое руководство по горизонтальным контрольным изысканиям первого порядка

Технологический прогресс в инструментах, методах съемки и вычислительной технике потребовал выпуска нового инструктивного руководства (Полевое руководство для горизонтальных контрольных исследований первого порядка) взамен устаревших предыдущих руководств.


1974 — 1986: Л.Дж. О’Брайен

Л.Дж. О’Брайен, директор и геодезист компании Dominion 1974-1986

1974 — 2004:

EDM Базовая программа

Геодезическая служба и провинциальные геодезические организации сотрудничали в установлении базовых линий для калибровки измерительного оборудования, используемого геодезистами и инженерами. Геодезическая служба измеряла все исходные линии с помощью Kern Mekometer ME3000 или его преемника Geomensor CR204 в течение 2 лет подряд. Результаты опубликованы. Последнее повторное наблюдение EDM было выполнено в 2004 году. Базовые показатели EDM больше не поддерживаются GSD .

1975: Тригонометрический железнодорожный переход пролива Бель-Айл

В середине 1970-х было предложено строительство туннеля под проливом Бель-Айл для передачи электроэнергии от водопада Черчилль на остров Ньюфаундленд. Он будет построен из обоих концов пересечения длиной 18,3 км и пересечься в середине, поэтому было необходимо, чтобы разница высот между концами была известна в пределах 15 см , чтобы обеспечить адекватный вертикальный контроль.Для проведения необходимой вертикальной передачи контроля была привлечена Геодезическая служба. Пришлось использовать специальные тригонометрические методы. Создана сеть в виде раскосного четырехугольника, включающая четыре надводные линии. Одновременные взаимные вертикальные углы измерялись с помощью теодолитов Wild T4, которые были установлены на вышках, чтобы избежать неудовлетворительных метеорологических условий. Анализ результатов подтвердил, что цель исследования была достигнута. Однако туннель так и не был построен.

1975: Моделирование геоида

Была сформирована Секция физической геодезии, и д-р Дж. Лашапель разработал программное обеспечение, которое использовало комбинированный метод коллокации наименьших квадратов и интегральных формул для оценки волн и отклонений геоида на основе комбинации спутниковых динамических, поверхностных и астрогеодезических данных.

1975 — 1991: эра инерциальных геодезических систем (МКС)

Была приобретена инерциальная навигационная система Litton Autosurveyor, адаптированная к геодезическим съемкам, что стало одной из самых важных и самых дорогих капитальных закупок в истории GSD . В течение первых 6 полных сезонов эксплуатации было создано более 5800 пунктов управления, большинство из которых находится в провинциях прерий. Новые модели ISS (Litton LASS II) были закуплены в 1984 году взамен изношенных оригиналов. ISS также обеспечивала контроль картографирования для многочисленных федеральных проектов, многоцелевой контроль вдоль основных автомагистралей в Юконе и Северо-Западных территориях, а также контроль для гравиметрии. Одна необычная задача заключалась в трехмерном управлении ледяным полем Колумбии, чтобы помочь исследователям определить скорость ползучести и таяния льда.

1976:

EDM : K&E Ranger

Компания Keuffel & Esser разработала серию Ranger на базе лазера EDM s. Он был представлен в 1970 году, стоил 8000 долларов США и имел автономный цифровой компьютер, что делало его полностью автоматическим и чрезвычайно быстрым. Он имел дальность действия от 1 метра до 6 км с точностью ± 5 мм + 2 ppm . Он весил 32 фунтов (14,5 кг ) и использовал источник питания на 12 В.Ranger IV, представленный в 1976 году, имел большую дальность действия (от 1 метра до 13 км ) и был разработан с модульной конструкцией, позволяющей быстро заменять детали.

1976: Геодинамика Западной Канады

Геодезическая служба

и Отделение физики Земли начали тесное сотрудничество в области мониторинга крупномасштабных движений земной коры. Большая часть работы в программе (выравнивание по специальному заказу) изначально была сосредоточена на острове Ванкувер.

1976 — 1986:

ISS в прериях.

В рамках совместных федерально-провинциальных проектов GSD установила 10 000 станций с использованием ISS в Манитобе, Саскачеване и Альберте в период с 1976 по 1986 год.

1976 — 1995: Контракт на выравнивание

В соответствии с новой политикой заключения контрактов с федеральным правительством, Отдел геодезических изысканий заключил контракт на точную нивелировку с 1976 по 1995 год. Внутренний персонал сохранил нивелир по специальному заказу для мониторинга движения грунта.

1977: Допплер заменяет обычный

Было принято решение не распространять первичный горизонтальный контроль обычными методами в будущем, поскольку методы доплеровского позиционирования превосходят на больших расстояниях.

1977 — 1990: Североамериканская вертикальная точка отсчета 1988 года (NAVD88)

Начало (в сотрудничестве с Национальной геодезической службой США) предлагаемой корректировки североамериканских геодезических вертикальных сетей на переопределенной системе координат. Первоначальная работа состояла из изучения технических проблем, связанных с комплексным проектом, сдачи в аренду крупного университетского контракта на исследование некоторых из этих проблем и автоматизации данных выравнивания первого порядка. Этот проект продолжается под названием North American Vertical Datum 1988 г.Соединенные Штаты приняли NAVD88 , а Канада — нет.


1978: самая большая петля для выравнивания

Линия выравнивания первого порядка по берегам реки Маккензи, от Большого Невольничьего озера до Арктической Красной реки, была первой канадской системой точного выравнивания, которая когда-либо простиралась на север за Полярный круг. В 1978 году со строительством шоссе Демпстер, соединяющего арктическую реку Ред-Ривер из Доусона, Юкон, была завершена самая большая точная нивелирная петля в истории геодезии с периферией около 5 500 км.

1978: Канадские ориентиры на Аляске

Около 180 км нивелировки было выполнено от перекрестка Тетлин на Аляске до границы Аляска-Юкон, после шоссе Тейлор, завершив петлю длиной 1300 км . В этом проекте произошел забавный инцидент. Первые 150 км нивелирования от Tetlin Junction будут проходить через Аляску, и разрешение на выполнение этой работы было получено заранее от National Grid Solutions (USNGS) США. USNGS пожелал использовать свои собственные эталоны и согласился предоставить их канадской стороне. Когда стало ясно, что их прибытие затянется, партийный руководитель М. Берриган был вынужден использовать наспех модифицированные стандартные канадские эталоны. Однако с имеющимся оборудованием можно было произвести лишь незначительные изменения. Следовательно, эта уникальная линия уровней в Соединенных Штатах сегодня является спортивными эталонами с кепками с надписями на двух официальных языках Канады.

1978: Требования к контрольным исследованиям

Отдел исследований и картирования выпускает переработанное издание публикации 1973 г. «Технические требования и рекомендации по контрольным исследованиям и маркерам исследований».

1979:

ISS Выжившие

Модель ISS прожила очаровательную жизнь, пережив множество серьезных катастроф вертолетов и ряд мелких происшествий. Худшая из этих катастроф произошла в октябре 1979 года недалеко от города Дженпег, Манитоба. Вернувшись с задания, вертолет сломал муфту рулевого винта и погрузился в реку Нельсон. Полевой офицер М. Стрэтт и пилот Дж. Райан смогли доплыть до близлежащего острова и прождали четыре часа при отрицательных температурах, прежде чем их спасли.Но лучшее было еще впереди. МКС единиц пережили серьезную аварию в Альберте в 1983 году, аварии в Саскачеване и Юконе в 1984 году, а в 1985 году еще два в Квебеке. Чудом ни один персонал не погиб и не получил серьезных ранений в этих авариях, но многие вертолеты пришлось заменить.



1979: Т-образная рукоять

GSD начал использовать «Т-образные рукоятки» для измерения градиента температуры на всем протяжении маршрута нивелирования. Один полевой специалист был посвящен Т-образной палке.У него было 3 датчика температуры, размещенных на высоте 0,5 м , 1 м и 1,5 м , и температура измерялась на каждой установке. Т-образная рукоять использовалась на всех проектах нивелирования с 1979 года.

1979: проекты экспедиции на хребет Ломоносова (LOREX) и Канадской экспедиции по изучению хребта Альфа (CESAR)

В 1979 году Отделение физики Земли руководило и координировало полярную экспедицию LOREX . За этим последовало в 1983 году руководство и координация Канадской экспедиции по изучению хребта Альфа (CESAR).Эти экспедиции, как по морскому льду, спонсировались Федеральным министерством энергетики, шахт и ресурсов, и поддерживались Программой полярного континентального шельфа (PCSP) и Вооруженными силами Канады. Научные программы обеих экспедиций, проводимые несколькими правительственными агентствами Канады, а также университетами Канады и США, были схожи и в основном посвящены геофизическим и морским геологическим исследованиям. Персонал GSD определил отклонения линии отвеса, ежедневно проводя около 50 наблюдений за звездами в дневное время.

1979: Изменения в Законе о земельных исследованиях Канады

В 1979 году Закон о земельных исследованиях Канады (CLS) и правила проведения экзаменов были расширены и теперь включают в себя привлечение лиц, практикующих в различных дисциплинах в основных областях геодезии, включая гидрографию, фотограмметрию и геодезию. До этого выдача заказов ограничивалась кадастровыми или земельными изысканиями. Согласно основному положению новых правил (Раздел 12), сотрудников GSD получили свои CLS комиссионных.

1981: Автоматическая запись данных

Использование портативных компьютеров для автоматической записи данных значительно ускорило процесс нивелирования. Человек с инструментами и человек с Т-джойстиком вызывали свои показания по рации на диктофон в фургоне. Эти ранние модели были до DOS.

1981: Обнаружена магнитная ошибка

Исследования в Европе подтвердили, что точное нивелирование, выполняемое с помощью большинства моделей автоматических нивелиров, страдает от систематических ошибок, вызванных воздействием магнитного поля Земли на компенсаторы.Были затронуты только линии, идущие с севера на юг или близко к нему, и размер ошибки варьировался в зависимости от марки уровня. Средняя ошибка (около 1 мм на км ) была заманчивой. Он был очень маленьким, но достаточно большим, чтобы гарантировать выравнивание первого порядка, внимание и дорогостоящую коррекцию. В течение следующих десяти лет будет переделано около 20 000 км выравнивания и будет применяться эмпирически определенный поправочный коэффициент. в другие строки, чтобы исправить ситуацию.


1982: уровень Ni002

Главным нововведением в области точных уровней стал Zeiss Ni-002. Доказанная точность прибора +/- 0,2 мм на км была достигнута за счет его концепции конструкции, которая включала уникальный компенсатор зеркала заднего вида. Маятниковое зеркало подвешивалось на половине фокусного расстояния, измерения производились в исходном и обратном положении. Среднее значение двух показаний давало так называемый «квазиабсолютный горизонт».Благодаря тому, что все ручки расположены по обеим сторонам уровня, а также вращающийся окуляр, наблюдатель может смотреть вперед и назад без необходимости перемещаться по инструменту. Хотя Ni-002 и не предназначен для моторизованного нивелирования, он идеально подходил.

1983:

Тестирование GPS : Макрометр V-1000

Полевые испытания прототипа Macrometer V-1000, первой системы GPS , пригодной для геодезических работ, проводят сотрудники отделения физики Земли Университета Нью-Брансуика и GSD . Хотя результаты были многообещающими, по общему мнению, система потребует значительных изменений, чтобы стать жизнеспособным инструментом для развертывания в полевых условиях.

1983: Тестирование GPS: Texas Instrument-4100 (TI-4100)

Испытания первого поколения приемников Texas Instrument (TI-4100) GPS проводились в Канаде к 1983 году. Эти испытания дали отличные результаты, несмотря на то, что только несколько из запланированных 21 спутника GPS находились тогда в орбита.Разработка программного обеспечения шла параллельно с этим тестированием в правительстве, университетах и ​​частном секторе.

1983-1987: Моторизованное выравнивание

Опыт Швеции показал, что моторизованное точное нивелирование может быть очень продуктивным. В 1981 и 1982 годах был построен и испытан опытный образец системы с тремя полноприводными автомобилями. Производство было начато в 1983 году с установки, оснащенной автоматизированной системой регистрации данных. После того, как проблемы ранней разработки были решены, вскоре стала очевидна большая производительность агрегата по сравнению с нивелированием пешком (около 40 процентов).Несмотря на возросшую производительность, первоначальная моторизованная система выравнивания была снята с производства в 1987 году после неудачных попыток приватизации и коммерциализации.

1983-1988: Измерения устойчивости Парламентского холма

В 1981 году было впервые замечено, что земля между зданиями парламента и краем утеса, граничащего с рекой Оттава, проседает. В 1983 году Департамент общественных работ обратился за помощью к GSD для создания сети контрольных станций, с которых можно было проводить измерения в выбранных точках на скале.Чтобы определить, имеет ли место какое-либо движение, дважды в год проводились повторные серии измерений, и результаты сравнивались. KERN Mekometer ME3000 использовался для измерения расстояний, а Wild NA2 — для точного нивелирования (что оказалось трудоемким из-за большого уклона местности). По прошествии четырех лет значительного перемещения точек наблюдения не было обнаружено.

1984:

VLBI измеряет дрейф континентов

Наблюдения проводятся у 46-метровой антенны в Алгонкин-парке и передвижных антенных площадок в Пентиктоне, Йеллоунайфе и Уайтхорсе в рамках проекта Национального управления по аэронавтике и исследованию космического пространства (НАСА) по динамике земной коры (CDP).Эти наблюдения вносят свой вклад в первые измерения дрейфа континентов в режиме реального времени в CDP .

1984 — 1987: Выбор Хобсона

Исследовательская станция была основана на ледяном острове, который откололся от шельфового ледника Уорд Хант. Получивший название «Выбор Хобсона» (юмористическая отсылка к Джорджу Хобсону, тогдашнему директору PCSP), размером около 4 на 6 км и толщиной около 45 м , он был затем расположен недалеко от входа в пролив Нансена, плывя среди морского льда. около 2 м толщиной .В течение следующих нескольких лет ледяной остров стал плавучей платформой для геофизических и морских геологических исследований. Он также служил базой для батиметрических и гравиметрических съемок континентального шельфа и окраины. Персонал GSD использовал методы Доплера и GPS , чтобы определить характер его дрейфа. Позже, в 1987 году, ледяной остров послужил базой для гравитационной операции, в результате которой было установлено 1900 станций на арктическом морском льду, завершив гравитационное покрытие полярного шельфа от моря Бофорта до моря Линкольна, что является кульминацией двадцати. -пять лет усилий.

1985 — 1993: разработка канадской системы активного управления (CACS)

Концепция канадской системы активного управления (CACS) была выдвинута в 1985 году главным образом Р. Стивсом. Оборудование для прототипа станции было собрано и хорошо работало к 1987 году. CACS внедрялся поэтапно в тесном сотрудничестве с провинциями и частным сектором. К концу 1993 г. в эксплуатации находились семь прототипов автоматизированных станций слежения. Названные активными контрольными точками (ACP), они были расположены в Сент-Джонс, Алгонкин-парк, Черчилль, Йеллоунайф, Пентиктон, Виктория и Холберг, Британская Колумбия.

1985 — 2002: Стенд для калибровки стержней

GSD разработала собственную систему калибровки стержней, когда Национальный исследовательский совет (NRC) прекратил предоставлять услуги калибровки. Лазерный интерферометр измерял с микронной точностью перемещение нивелирной рейки по рельсовому пути. В 1985 году калибровка производилась вручную по выборке градуировок. К 1996 году система стала полностью автоматизированной с добавлением фотоэлектрического микроскопа с приводом от двигателя, измеряющего каждую градуировку.До 2002 года GSD калибровал свои стержни, а также стержни многих канадских и американских организаций. К 2003 году было сделано очень мало точного нивелирования, и стенд требовал обновления аппаратного и программного обеспечения. Вдобавок из-за наводнения лазер сместился, поэтому мы перестали использовать систему. Стержни все еще можно калибровать в Университете Лаваля.

1985 — 2007: Гравиметр JILA-2

JILA-2 был первым абсолютным гравиметром, приобретенным Министерством энергетики, шахт и ресурсов.Отделение физики Земли (EPB) приобрело это устройство в Университете Колорадо в Боулдере. Этот инструмент использовался по всей Канаде и за рубежом с 1985 по 2007 год в EPB , GSC и, наконец, с 1995 года и в GSD .

1986: Гравиметрический геоид

Канадский гравиметрический геоид был произведен в Университете Нью-Брансуика П. Ваничеком.

1986: передача программы Gravity

Программа Gravity была передана из EPB из EMR в Отдел геофизики Геологической службы.


1986: Канадский гид по

GPS Определение местоположения

Канадский опыт работы с GPS стал более очевидным с публикацией 600-страничной книги The Guide to GPS Positioning, в соавторстве с одиннадцатью канадскими экспертами под руководством Дэвида Уэллса из Университета Нью-Брансуика.

1986 — 2006:

GPS на тестах

В 1986 году GSD начал кампанию по установлению трехмерных координат, полученных с помощью GPS , на контрольных точках с интервалами 30 км в нивелирной сети первого порядка.Основная цель этой программы заключалась в том, чтобы лучше понять и переопределить модель геоида в Канаде. Операции выполнялись как собственным персоналом, так и подрядными организациями.


1987 — 1989: Джордж Бэббидж

Джордж Бэббидж, директор и геодезист Dominion 1987-1989

1987 — 2009: Канадская станция абсолютной гравитации (CAGS)

Канадская Абсолютная гравиметрическая станция (CAGS) является основной гравиметрической лабораторией, в которой размещены все абсолютные гравиметры Отделения, начиная с абсолютного гравиметра JILA-2 в 1987 году.Эта лаборатория обеспечивает стабильную и контролируемую среду для гравиметров. В настоящее время это отправная точка для JILA-2, A10-003 и FG5-236. С 1989 года сверхпроводящий гравиметр (SG), один из самых чувствительных в мире гравиметров, был установлен на том же пирсе, что и абсолютные гравиметры. Он обеспечивает точные измерения земных приливов и почти суточных колебаний земли. Совместное расположение приборов двух типов дает возможность исследовать дрейф сверхпроводящего гравиметра и искать ложные сигналы в любом из приборов.Полная метеостанция и две скважины обеспечивают непрерывный мониторинг окружающей среды.

1988: соединение Северного Ледовитого океана

Примечательный проект зимнего точного нивелирования произошел в Северо-Западных территориях, за Полярным кругом. Требовалось проложить линию уровней примерно на 220 км от Инувика до мареографа в Туктояктуке по извилистой зимней «ледяной» дороге, чтобы выполнить первое соединение национальной сети нивелирования с эталонным средним уровнем моря на участке Арктический океан.Это обеспечит жизненно важный якорь для измерения уровня приливов и отливов на многие тысячи километров нивелиров, установленных в западной и северо-западной Канаде.

1988: Кампания Глобального эксперимента по отслеживанию орбит (GOTEX)

Кампания GOTEX — это международный проект по улучшению знаний об орбитах спутников GPS посредством серии скоординированных, систематических и высокоточных наблюдений на выбранных станциях по всему миру. Внесение Канадой двадцати девяти станций, разбросанных по всей стране, значительно помогло повысить полезность системы.

1988: Кампания CASA UNO

CASA UNO, аббревиатура от первой (uno) в серии совместных GPS кампаний по мониторингу тектонических движений в Центральной и Южной Америке. Проект возглавил Лаборатория реактивного движения NASA , в нем участвовали 28 агентств, работающих на более чем 50 объектах по всему миру. Цель заключалась в том, чтобы установить реперные точки для каждого из участков месторождения, которые можно было бы сравнить с последующими измерениями. GSD предоставил для кампании двух опытных операторов GPS : J.Дэвидсон занял станцию ​​в Новой Зеландии, а Р. Моррис — на острове Кокос, примерно в 500 км от западного побережья Коста-Рики.

1988–1997:

GPS Сети валидации

Совместная программа с провинциальными агентствами по созданию сетей проверки GPS (также называемых базовыми сетями), аналогичная базовой программе EDM , была начата в 1988 году. Обычно сеть проверки состояла из шести или более станций, образующих локальную сеть включение ранее установленных базовых параметров для проверки надежности и точности оборудования GPS (включая программное обеспечение), предназначенного для использования в производственных работах.К концу 1997 года по всей стране было установлено пятнадцать базовых сетей.



1989: Портативный

GPS

Первым коммерческим портативным приемником GPS был Magellan NAV-1000. При стоимости чуть менее 3000 долларов он имел единственный канал, который последовательно отслеживал CA-код L1 для 4 лучших спутников. Изначально предназначенный для морского использования, он мог плавать. Он работал от 6 щелочных батареек AA и мог хранить 50 путевых точек.

1989 — 1995: Дэвид Боул

Дэвид Боул, директор и геодезист компании Dominion 1989–1995

1990: гравиметр SCINTREX

В относительный гравиметр SCINTREX встроена функция GPS , которая измеряет движение пружины за счет электростатической компенсации.

1990:

ARO начинает регулярные наблюдения VLBI наблюдения

GSD признает важность глобальных систем отсчета для Канады. 46-метровая антенна в Алгонкин-парке начинает регулярные наблюдения в рамках программы глобальных геодезических наблюдений VLBI .Эти наблюдения полезны для определения ITRF , Международной небесной системы отсчета (ICRF) и регулярных измерений параметров ориентации Земли (EOP).

1991:

VLBI — антенна MV1

GSD приобретает антенну NGS 9- м MV1 на неопределенный срок для создания постоянной геодезической площадки VLBI в Йеллоунайфе.

1991 — 1993:

GPS заменяет ISS

С 1991 по 1993 год проводилась интенсивная трехлетняя кампания по сбору гравиметрических данных. ISS использовался для управления позиционированием в 1991 году, но больше не мог конкурировать с GPS , который использовался для управления в 1992 и 1993 годах.

1992: GSD91

Национальный пакет прогнозов геоида под названием GSD91 был выпущен Геодезической службой для общего пользования. Точность составляет от 5 до 10 см по высоте для большинства регионов Канады, снижаясь до примерно 25 см в горных районах.

1992:

GPS на горе Логан

GPS использовался для подтверждения высоты самой высокой горы Канады, горы Логан. Приемники GPS были доставлены на вершину экспедицией из пятнадцати человек, возглавляемой М. Шмидтом из Геологической службы Канады. GSD J.C. Lavergne также был участником экспедиции, которая была партнерством Королевского географического общества Канады, Геологической службы, геодезической службы и Службы национальных парков. Несмотря на многочисленные невзгоды, экспедиция смогла провести измерения 6 и 8 июня. Результатом стала новая официальная высота 5959 м (19550 футов .) над средним уровнем моря. Предыдущее официальное значение было 5951 м .

1992-1993: Бортовой

GPS для мультидетекторного электрооптического сканера изображений (MEIS)

Отдел геодезических исследований Канадского центра дистанционного зондирования (CCRS), частная промышленность и региональный муниципалитет Ватерлоо, Онтарио, сотрудничали в совместном проекте по позиционированию изображений, полученных с помощью дистанционного зондирования с воздуха, с использованием приемника GPS на борту самолета. Данные дистанционного зондирования были собраны с помощью MEIS .


1993: Международная служба GNSS (IGS)

Отдел геодезических изысканий становится участником международной службы GNSS . IGS — это добровольное объединение более 200 агентств по всему миру, которые объединяют ресурсы и постоянные данные станций GPS и ГЛОНАСС для создания точных продуктов GPS и ГЛОНАСС. IGS предоставляет данные и продукцию высочайшего качества в качестве стандарта для глобальных навигационных спутниковых систем (GNSS) для поддержки исследований в области наук о Земле, мультидисциплинарных приложений и образования.Орбиты и наземные опорные системы IGS , службы Международной ассоциации геодезии, признаны де-факто стандартами, обеспечивающими высочайшую точность международным сообществом гражданских GPS .


1993:

GPS полное созвездие

GPS наконец-то получил полную группировку из 21 спутника.

1993:

GPS Руководство по позиционированию

В 1993 г. GSD выпустил Руководство по позиционированию GPS , чтобы проинформировать пользователей о практическом применении технологии GPS для удовлетворения разнообразных требований к позиционированию.

1993-1994: спутниковый лазерный дальномер (SLR)

В 1993 году в рамках международной совместной программы по мониторингу последствий глобального изменения окружающей среды в северных приполярных регионах, GSD создал два участка для поддержки операций спутниковой лазерной локации (SLR): один в Алгонкинской радиообсерватории (ARO) и один возле плотины гидроэлектростанции Ла Гранд-1 к востоку от залива Джеймс. Переносная лазерная локационная система, или TLRS, принадлежащая NASA , провела наблюдения в ARO летом 1993 года и вернулась в Канаду следующим летом, чтобы занять площадку LG-1.

1994-1999: Установка канадской базовой сети (CBN)

Канадская базовая сеть (CBN) включает около 160 общенациональных объектов с монументальными геодезическими опорами, на которых можно установить антенну GPS или теодолит. Эти столбы были размещены в трехмерном пространстве с помощью GPS с точностью до сантиметра в соответствии с канадским стандартом трехмерного позиционирования North American Datum 1983 года (NAD83) (Canadian Spatial Reference System (CSRS)).Столбы CBN — это ориентиры, используемые геодезистами для доступа к координатам NAD83 CSRS , которые также служат для отслеживания деформации земной коры по всей Канаде. Сеть CBN , признанная федеральным уровнем первичного трехмерного геодезического контроля, была построена в сотрудничестве с провинциальными геодезическими агентствами, и ее станции используются в качестве опорных точек для их соответствующего уплотнения высокоточных сетей.

1995: Министерство природных ресурсов Канады (NRCan)

В 1993 году Министерство энергетики, горнорудной промышленности и ресурсов (EMR) меняет свое название на NRCan , хотя Закон о Министерстве природных ресурсов, объединяющий EMR с Forestry Canada, официально не вступает в силу до 12 января 1995 года. .

1995: Национальная гравитационная программа перемещается в Отдел геодезических исследований (GSD)

Группа Gravity из отдела геофизики GSC переведена в GSD в рамках реорганизации отделов.

1995-1996: Марк Кори

Марк Кори, А / Директор 1995–1996

с 1995 по 2007 год: GPS-точное позиционирование (GPSPace)

GPS Точное позиционирование точки (PPP) используется в качестве методологии для высокоточного позиционирования с использованием точной орбиты и часов GPS .Использование GPS PPP с высокоскоростными спутниковыми часами было эффективным способом смягчения воздействия выборочной доступности в середине 90-х и повышения точности позиционирования пользователя при постобработке со 100 до 1 метра. Обновление, включающее обработку измерений фазы несущей в конце 90-х годов, теперь улучшило производительность до уровня сантиметровой точности, теперь доступного для конечных пользователей через Интернет с использованием онлайн-системы канадской пространственной привязки GSD (CSRS) ППС Сервис.

1996: Датум Северной Америки 1983 (CSRS)

NAD83 (CSRS) . Это обновленная высокоточная трехмерная реализация эталонной системы NAD83 .

1996-1997: Сирил Пентон

Сирил Пентон, А / Директор 1996–1997

1997: Завершена разработка канадской системы

VLBI S2

Отдел геодезических изысканий в сотрудничестве с Лабораторией космической геодинамики (SGL) CRESTECH, Национальным исследовательским советом Канады (NRC) и Канадским космическим агентством (CSA) завершает современное комплексное исследование. конец канадской системы VLBI .Система предназначена как для геодезических, так и для космических радиоастрономических приложений. Система называется системой S2. В том же году GSD вводит в эксплуатацию 3,6-метровую канадскую передвижную антенну VLBI для последующего использования в Пентиктоне, Британская Колумбия, заливе Ширли, Онтарио и Сент-Джонс, Ньюфаундленд.

1997-1999: гравиметр JILA-4

Второй абсолютный гравиметр, модель JILA, был приобретен у Национального управления океанических и атмосферных исследований (NOAA) в дополнение к первому инструменту JILA-2.

1997-2001: Денис Хейнс

Денис Хейнс, директор 1997-2001

с 1997 по 2009 год: GPS-C

GPS -C, сокращение от GPS Correction, является источником глобальных поправок GPS в реальном времени для Канады и большей части Северной Америки. В течение нескольких секунд данные в реальном времени собираются с десятков постоянных станций слежения GPS , разбросанных по всей Северной Америке, обрабатываются централизованно в Оттаве, подключаются к спутнику связи и передаются пользователям в эфир.Общеканадская дифференциальная служба GPS (CDGPS), Общеканадская дифференциальная служба GPS , совместная работа федерально-провинциальных геоматических агентств, поддерживает широковещательную службу и сообщество пользователей GPS -C с момента ее начала эксплуатации в 2003 году. При использовании с приемником с поддержкой CDGPS , GPS -C повышает точность позиционирования в реальном времени примерно до 1-2 метров по сравнению со своей автономной точностью 10 метров.


1998 — 2006: Международная служба

VLBI (IVS)

Создание Международной службы VLBI (IVS) для геодезии и астрометрии, международного сотрудничества организаций, которые эксплуатируют или обслуживают компоненты VLBI .Геодезическая служба присоединилась к ИВС в 1999 году и была ее участником до 2006 года.

2000: Абсолютный гравиметр A10

Компания Micro-g Solutions приобрела портативный абсолютный гравиметр нового типа. Первые технические проблемы задержали его полное развертывание.

2000: Выборочная доступность (SA) прекращена

1 мая 2000 года по указанию президента США Билла Клинтона, SA , намеренное ухудшение качества общедоступных сигналов GPS , реализованное по соображениям национальной безопасности, было прекращено.

2001-2004: Роберт Лафрамбуаз

Роберт Лафрамбуаз, директор 2001-2004

2003: Создана сеть IVS

Сеть станций, использующих канадскую систему S2, создана как часть IVS. Проводятся регулярные глобальные наблюдения, включая канадские станции в Алгонкин-парке, Йеллоунайфе, Пентиктоне и Сент-Джонс, а также международные станции в Консепсьоне, Чили, Коки-Парк, Гавайи, и Светлое, Россия. Эти наблюдения значительно увеличивают вклад Канады в Международную наземную систему отсчета (ITRF) и за период ее эксплуатации вносят почти 10% определений VLBI EOP.

2003-2009: Общеканадская дифференциальная служба GPS (CDGPS)

CDGPS — это глобальная служба дифференциального глобального позиционирования (DGPS) в режиме реального времени, обеспечивающая непревзойденную точность и охват для приложений позиционирования по всей Канаде с сопутствующими эквивалентными преимуществами, распространяющимися на всю Северную Америку. Как глобальная спутниковая услуга, широковещательная передача CDGPS поправок может быть доступна в любом месте зоны покрытия мобильного спутника (MSAT) с помощью приемников GPS с поддержкой CDGPS .Данные коррекции, оптимизированные для Северной Америки, обеспечивают точность на уровне метра с помощью одночастотных приемников GPS и субметровую точность с помощью двухчастотной технологии. Услуга предлагается как бесплатная утилита. CDGPS был разработан в сотрудничестве с провинциальными, территориальными и федеральными правительствами Канады и утвержден в качестве национального стандарта DGPS для приложений геодезии и картографии.

2003 — 2009: Канадская онлайн-система пространственной привязки (CSRS) — точное позиционирование точки (PPP)

NRCan PPP (точное позиционирование по точкам) — это онлайн-сервис постобработки GPS , который повышает точность отправленных пользователем наборов данных GPS .Используя преимущества подключения к Интернету и непрерывного доступа к точным глобальным продуктам GPS для орбиты, веб-приложение PPP определяет координаты пользователя с точностью до сантиметра (широта, долгота, высота эллипсоида) в любой национальной ( NAD83 ( CSRS )) или международные ( ITRF ) справочные системы. Могут использоваться наборы данных от одно- или двухчастотных приемников, собранные в статическом (стационарная антенна) или кинематическом (движущаяся антенна) режиме.Отчеты решения PPP отправляются пользователям по электронной почте в течение нескольких секунд после отправки после истечения 90-минутной задержки для часовых вычислений орбит и часов. PPP также интегрирует модуль преобразования высоты HTv2.0, обеспечивающий ортометрические (средний уровень моря) высоты, совместимые с отметками CGVD28 .

2004-2005: Жан Робер Дюваль

Жан Робер Дюваль, A / Директор 2004-2005

2005: Пик

активности VLBI

Антенна в Алгонкинском парке достигает максимальной активности, участвуя в 105 международных сессиях наблюдений.Он широко известен как один из лучших геодезических участков VLBI в мире.



2005-2007: Стюарт Солтер

Стюарт Солтер; А / Директор 2005-2007



2006: NRCan прекращает операции

VLBI в Канаде

Принято решение прекратить операции VLBI и прекратить передачу данных из канадских обсерваторий GSD в Международную службу VLBI (IVS). GSD продолжает предоставлять экспертные знания, чтобы повлиять на международное сообщество при разработке недорогих систем наблюдений VLBI следующего поколения. Эта инициатива, известная как VLBI 2010, может привести к появлению высокопроизводительных современных геодезических систем VLBI , которые станут доступны уже в 2012 году.

Второй переносной абсолютный гравиметр модели FG5, приобретенный Управлением. Первый FG5 был приобретен Геологической службой Канады (GSC) в 1993 году.Заявленная точность этих гравиметров составляет 2 части на миллиард всего гравитационного поля Земли.

GSD s A. Belzile выполнил гравитационные измерения для проекта UNCLOS . Измерения силы тяжести и глубины проводились в дополнение к сейсмическим измерениям. Небольшие волнообразные движения льда затрудняют получение действительно точных измерений. В ходе исследования 2009 г. новые гравиметры Scintrex впервые были успешно использованы на арктических льдах.

20 апреля 2009 г .: GSD отмечает свое столетие.

Канадская система активного управления (CACS) состоит из около 50 дистанционно управляемых автоматизированных станций слежения глобальной навигационной спутниковой системы (GNSS), называемых активными контрольными точками (ACP), которые непрерывно записывают сигналы для всех навигационных спутников в пределах видимости станции. Управляемый GSD , CACS обеспечивает улучшенные возможности позиционирования GPS для канадских геодезических и геофизических сообществ, а также для других потребностей пространственной привязки.

Каждый ACP оснащен высокоточным двухчастотным приемником GPS и атомным стандартом частоты. Данные, собранные на каждом ACP , извлекаются на постоянной основе с интервалом от секунды до дня центральным центром обработки данных в Оттаве и становятся общедоступными через Интернет. CACS — это современный подход к обеспечению эффективного доступа к национальным и международным системам пространственной привязки ( NAD83 (CSRS) и ( ITRF )) для повышения эффективности и точности приложений GPS .

Что такое землеустройство | Определить топографическую, плоскостную и геодезическую съемку.

Из этой статьи вы узнаете, что такое «Съемка земли», и вы сможете определить съемку, съемку самолета и геодезическую съемку, а также объем съемки.

Итак, приступим.

Define Survey:

Съемка — это искусство проведения измерений, которые определяют относительное положение различных точек на поверхности земли.

Согласно Land Survey , любая часть земной поверхности может быть представлена ​​на плане в удобном и подходящем масштабе:

Различные естественные и искусственные объекты могут быть показаны в их правильном горизонтальном и вертикальном положениях.

Обычно термин Surveying ограничивается операциями, связанными с отображением наземных объектов на плане.

При этом определение их относительной высоты называется выравниванием. Результаты выравнивания отображаются либо в вертикальном разрезе, либо в плоскости с использованием определенных условных обозначений.

Таким образом, первоочередная цель любого землевладения — это подготовка плана, показывающего все особенности.

A План может быть определен как проекция земли и элементов на ней на горизонтальном плане, линейные и угловые измерения проводятся только на горизонтальных размерах.

Вертикальное расстояние может быть правильно показано вертикальным разрезом или разрезами.

Итак, я надеюсь, что теперь вы сможете определить опрос.

План изысканий и геодезических изысканий.

Как мы все знаем, поверхность Земли не плоская, а сферическая.

Следовательно, линия, соединяющая любые две точки на поверхности земли, является не прямой линией, а кривой, и ее можно принять за дугу окружности.

При съемке небольших участков кривизна земли незначительна, и поэтому для всех практических целей поверхность земли, заключенная между геодезическими линиями, может быть принята за плоскость.

Съемка, проведенная с учетом вышеизложенного предположения, называется Самолетная съемка.

Или съемка, при которой не учитывается кривизна земли, называется Plan Survey.

Если геодезическая съемка требует большей точности и исследуемая территория составляет значительную часть общей поверхности земли,

Вышеупомянутое предположение не будет иметь силы, и необходимо будет сделать поправку на эффект кривизны земли.

Этот тип землеустройства, в котором учитывается кривизна земли, называется Геодезическая служба .

Не может быть установлен определенный предел для области, до которой съемка может рассматриваться как плоскость, поскольку требуемая степень точности является основным фактором.

Может быть интересно отметить, что разница в длине между любыми двумя точками, рассматривающими поверхность земли как плоскость и как часть сферы, составляет всего 0,3 метра на 55.5 Километров,

, а разница сумм внутренних углов плоского треугольника и соответствующего сферического треугольника составляет всего около 1 секунду на каждые 177 километров.

Таким образом, Plane Survey применим к небольшим территориям, тогда как Geodetic Survey применим к большим площадям.

Объем и использование геодезии.

Сфера применения Surveying очень широка, так как она применяется в большинстве исследований земли, проводимых для различных целей,

Например: В инженерных, географических, геологических, военных и т. Д.

Хотя Plane Surveys можно удобно использовать до площадей 250 квадратных километров.

Может использоваться на больших площадях, если точность работы не слишком важна.

Geodetic Surveys используется для больших площадей и для определения точных положений очень удаленных точек на поверхности земли, которые в конечном итоге образуют контрольные точки для других типов съемок, проводимых между этими точками.

Этот тип землеустройства специально выполняется для съемки страны, больших городов и т. Д.

Спасибо! для чтения. Не забудьте поделиться этим.

Подробнее: Геодезические ленты: типы измерительных лент, используемых в геодезии.

геодезистов на моем следующем шаге

Геодезист, советник по геодезии, лицензированный землеустроитель

Независимо от того, измеряет ли проект глубину, необходимую для фундамента небоскреба, или наносит на карту границы заднего двора, геодезист вмешивается, чтобы получить расположение земли.Геодезисты используют сложные технологии для точных измерений поверхности Земли для карт и строительных проектов. Они предотвращают или помогают разрешить пограничные споры между владельцами домов и предприятий, документируя законные границы собственности и помогая определить точное местонахождение объектов недвижимости и строительных объектов. Во время строительства геодезисты определяют точное местоположение дорог или зданий и надлежащую глубину для фундамента здания. Они проводят исследования земельных записей и прав собственности, чтобы показать изменения в структуре собственности, и сообщают об ограничениях, таких как тип и размер строений, которые могут быть построены на участке.Большинство геодезистов работают в геодезических или инженерных компаниях; некоторые работают в строительстве или в государственных учреждениях. Хотя геодезисты проводят время в офисах, полевые работы имеют важное значение и часто включают стояние в течение длительного времени и пешие прогулки на большие расстояния, иногда с переноской тяжелого оборудования в любую погоду. Большинство работают полный рабочий день. Геодезистам обычно требуется степень бакалавра геодезии или смежной области. Лицензия необходима для заверения юридических документов и предоставления геодезических услуг населению.Помимо сдачи экзаменов на получение лицензии, геодезистам обычно требуется несколько лет опыта работы у лицензированного геодезиста для получения лицензии.

Чем они занимаются:

Измеряйте большие площади поверхности Земли с помощью спутниковых наблюдений, глобальных навигационных спутниковых систем (GNSS), обнаружения света и определения дальности (LIDAR) или связанных источников.

На работе вы бы:

  • Рассчитайте точное горизонтальное и вертикальное положение точек на поверхности Земли.
  • Ведение баз данных геодезической и сопутствующей информации, включая координатные, описательные данные или данные по обеспечению качества.
  • Проверить математическую правильность вновь собранных данных обследования.

Математика и естественные науки

  • арифметика, алгебра, геометрия, исчисление или статистика
  • география

Техника и технологии

  • разработка продуктов и услуг
  • компьютеры и электроника

Искусство и гуманитарные науки

Связь

Базовые навыки

  • Использование математики для решения задач
  • чтение информации, связанной с работой

Решение проблем

  • обнаружение проблемы и поиск лучшего способа ее решения

Люди и технологические системы

  • думая о плюсах и минусах разных вариантов и выбирая лучший
  • выяснение того, как должна работать система и как изменения в будущем повлияют на нее

Математика

  • выбрать правильный тип математики для решения задачи
  • сложение, вычитание, умножение или деление

Устный

  • разговаривать
  • слушайте и понимайте, что говорят люди

Идеи и логика

  • заказать или расставить вещи
  • формулирует общие правила или дает ответы из большого количества подробной информации

Визуальное понимание

Людям, заинтересованным в этой работе, нравятся занятия, включающие идеи, размышления, идеи и выяснение вещей.

Они преуспевают в работе, где требуется:

  • Аналитическое мышление
  • Внимание к деталям
  • Целостность
  • Надежность
  • Инициатива
  • Сотрудничество

В работе вы можете использовать подобное программное обеспечение:

Программа для создания карт

  • Программное обеспечение ESRI ArcGIS
  • Географическая информационная система Программное обеспечение ГИС

Аналитическое или научное программное обеспечение

  • Обзор Carlson Simplicity «Взгляд»
  • Национальная геодезическая служба NGS VERTCON
Программа автоматизированного проектирования САПР
  • Autodesk AutoCAD
  • Бентли Микростанция

Сюрвейерские услуги (геодезия) | Энциклопедия.com

Источник

Измерение США. Основанная в 1807 году и известная как Береговая служба Соединенных Штатов до 1880 года, Береговая и геодезическая служба в основном занималась геодезией или геодезическими измерениями, съемкой больших участков суши, в которую вносились математические поправки для учета кривизны поверхность Земли. В 1871 году по настоянию руководителя службы береговой службы Бенджамина Пирса Конгресс выделил средства для установления «геодезической связи» между двумя побережьями.Они использовали астрономический метод, недавно разработанный американским инженером Эндрю Талкоттом для определения широты, и электрический телеграф для определения долготы, используя преимущества новой технологии для повышения точности своих измерений. (Старые методы вычисления долготы имели точность до тысячи футов; с электрическим телеграфом погрешность составляла всего сто футов.) Съемка проводилась медленно с востока на запад с использованием триангуляции. В этом процессе, как только точные долгота и широта двух мест определены и точное расстояние между ними измерено, местоположение третьего места можно определить по углам, которые линии, проведенные от него, образуют с линией, проведенной между первыми двумя. места.

Изучение гравитации. В течение 1880-х годов Береговая служба исследовала ускорение свободного падения, чтобы установить, в какой степени оно изменяется в зависимости от широты. Поскольку Земля не является идеальной сферой, гравитационное притяжение больше на Северном и Южном полюсах, которые сглаживаются, чем на экваторе. Таким образом, измерение силы тяжести в различных точках земного шара может помочь геодезистам определить реальную форму Земли и повысить точность картографирования. (Хотя сейчас известно, что Земля имеет несколько грушевидную форму, выпуклая в Южном полушарии, ученые в конце девятнадцатого века предположили, что она выпячивается на экваторе.Сила тяжести измерялась с помощью маятника, который качается все медленнее и медленнее по мере приближения к экватору. В основном над этим проектом работал сын Бенджамина Пирса, Чарльз Сандерс Пирс. В 1880 году он продемонстрировал Парижской академии наук, что его измерения ускорения свободного падения превосходят измерения выдающихся французских ученых. Мировая репутация Берегово-геодезической службы по исследованию гравитации подошла к концу в 1891 году, когда Чарльз Пирс подал в отставку после спора с директором Томасом К. Менденхолл по методам измерения.

Битва за гражданский контроль. На протяжении последней четверти века Береговой и геодезической службе пришлось конкурировать за финансирование и определение своей научной миссии с Гидрографическим управлением ВМС США, созданным в 1866 году. Первоначальное различие между двумя государственными структурами заключалось в том, что Береговая Съемка должна была нанести на карту внутреннюю береговую линию, в то время как военно-морское управление отвечало за картографирование зарубежных побережий. На практике, однако, происходило значительное дублирование, поскольку военно-морские офицеры назначались на береговую службу.Битва за гражданский контроль над наукой занимала Конгресс на протяжении 1880-х годов и привела к тому, что военно-морские научные усилия были ограничены проектами океанографии.

Томас Г. Мэннинг, Служба береговой службы США и военно-морская гидрографическая служба. Соперничество в науке и политике в XIX веке, (Таскалуса и Лондон: University of Alabama Press, 1988).
