Что такое топосъёмка и для чего используется?

Топосъемка – комплекс геодезических работ, позволяющий составить топографическую карту или план земельного участка. Такой план представляет собой чертеж земельного участка, отображает особенности рельефа, природные (растительность, леса, луга) и искусственные объекты (здания, сооружения, инженерные коммуникации), обычно выполняется в масштабах от 1:500 до 1:10000.

В каких случаях выполняют топосъемку?

Топосъемка позволяет изучить особенности местности и обеспечивает информацией, необходимой для проведения дальнейших подземных и наземных работ, и применяется:

  • Для получения разрешения на проведение строительных работ;
  • При создании проектной документации на раздел участка;
  • При оформлении документов по площади и границам участка;
  • Для получения разрешения на перепланировку.

Особенности выполнения топографической съемки

Топосъемку проводят с использованием специализированного оборудования: стереопары, мензула, кипрегель, тахеометр, теодолит, дальномеры, буссоль, гидролокаторы.

Тип используемого оборудования зависит от самого участка (размера, сложности рельефа, плотности застройки), поставленных требований к съемке, доступных технических возможностей, экономической целесообразности. Также различают наземную, космическую и аэрофотосъемку. Сам процесс состоит из нескольких этапов:

  • Подготовительный;
  • Полевой;
  • Камеральный.

Топосъёмка

Заказать

Сегодня при выполнении съемки широко используется цифровое оборудование, системы GPS и ГЛОНАСС, позволившие значительно уменьшить сложность проведения геодезических работ, ускорить процесс обработки результатов и повысить производительность труда. Результаты топосъемки могут быть оформлены как в графическом виде, так и в цифровом.

Топографическая съемка от организации «ГеоКомпани»

Наша компания предоставляет услуги по выполнению полного комплекса работ по топографической съемке в Москве и Московской области: визуальное исследование участка, создание планово-высотного обоснования, полевые работы, камеральная обработка, согласование правильности составления топографического плана, составление технического отчета, оценка качества работ. Мы используем современное высокотехнологичное оборудование и устанавливаем доступные цены на свои услуги. Наши специалисты являются опытными профессионалами, благодаря чему мы можем гарантировать качество своей работы. Для оформления заказа на проведение топографической съемки вы можете отправить заявку через наш сайт, позвонить нам по телефону +7-495-777-65-35 или WhatsApp. Наши менеджеры проконсультируют Вас по любым возникшим вопросам и дадут необходимые рекомендации.

Что такое топографическая съемка? — Вопросы и ответы

Начнем с того, что топография – это направление геодезии, связанное с созданием топографических планов и карт, посредством проведения топосъемки и картографирования местности. Топографическая съемка один из основных видов геодезических работ, необходимых для проектирования, строительства и землеустроительной деятельности.



В области инженерно-геодезических исследований топографическая съемка является самым популярным видом работ.



Включает в себя комплекс работ по изучению пространства и объектов, находящихся на нем для создания топографического плана или плана местности на бумажных носителях и в цифровом виде посредством измерений расстояний, высот, углов с помощью различных инструментов (наземная съемка), а также получение изображений земной поверхности с летательных аппаратов (аэросъемка, космическая съемка).



Топосъемка может быть теодолитной (плановая), нивелирной (высотная) и комбинированной.



Позволяет получить достоверную информацию о земельном участке: размеры, ландшафт, перепады высот, необходимую для проектирования. Состоит она из следующих работ:

  • осмотр и обследование земельного участка;
  • геодезическая съемка;
  • обнаружение и съемка подземных коммуникаций;
  • разработка схем инженерных сетей и плана;
  • анализ полученных данных.

Современное оборудование позволяет производить съемку в следующих масштабах: мелкие (1:10000, 1:25000), крупные (1:500, 1:1000, 1:2000, 1:5000) и сверхкрупные (1:50, 1:200)/



Осуществляется топографическая съемка в три этапа:



Первый – подготовительный: разработка технического задания заказчиком, анализ предыдущей геодезической съемки, в случае, если такая имеется, и получение разрешения на проведение работ. Здесь большую роль играет взаимодействие заказчика и исполнителя.



Второй – полевой: осмотр участка, выбор геодезических пунктов, все необходимые замеры (перепады высот, расстояния, сооружения, подземные коммуникации и т.д)

Третий – камеральный: анализ и обработка полученных данных, составление на основании этих данных топографических планов.



Результатом становится пакет технических документов. Это копии топосъемок и технических отчетов, инженерно-топографический план на бумажном или цифровом носителе.





Отметим, что топографическая съемка имеет срок действия: от 2х до 5ти лет в зависимости от конкретных задач съемки.

Топографическая съемка ➤ виды, этапы и содержание

Порядок проведения и результат топографических работ

Определяются координаты точек опорных пунктов с помощью GPS измерений относительно базовых станций СНГО. Проводится обработка и уравнивание спутниковых геодезических измерений в выбранной системе координат и высот. Пункты закрепляются металлическими дюбелями, забитыми в асфальт.

Планово-высотное положение точек съемочной геодезической сети определяется проложением теодолитных ходов и ходов тригонометрического нивелирования от пунктов (исходных точек), определенных методом спутниковых наблюдений.

Выстраивается геодезическая сеть в виде теодолитных ходов и закрепляется металлическими штырями на глубину 0,2–0,3 м.

Измерения углов и расстояний выполняются тахеометром. Угловые невязки в теодолитных ходах не должны превышать величину: fдоп = 1 • n, где n – число углов в ходе.

Высотная съемочная геодезическая сеть выстраивается проложением ходов технического нивелирования по пунктам теодолитных ходов электронным тахеометром.

Точность:

  • угловых измерений: 5”
  • линейных измерений на 1 призму±(2+2×10–6xD) мм

Обработка и уравнивание полевых измерений производятся с помощью программного комплекса «CREDO».

Точность выполненных работ должна соответствовать нормативным документам.

Топографическая съемка участка выполняется полярным методом с точек съемочной сети с точностью выбранного масштаба.

Съемка выполняется с точек съемочного обоснования полярным способом с обмером зданий и сооружений рулеткой.

Съемка деревьев, ограждений и границ проездов, а также рельефа выполняется тахеометрическим способом с пунктов съемочной сети. Средняя квадратическая погрешность определения плановых координат должна быть не более 3 см, высот не более 5 см.

По материалам топографической съемки на бумажном носителе составляется инженерно-топографический план с необходимым сечением рельефа в программе AutoCAD.

Обследование, съемка и нивелирование коммуникаций и сооружений производится по смотровым колодцам и другим внешним признакам. Плановая привязка выходов подземных коммуникаций (люков, коверов) на поверхность производится электронным тахеометром полярным методом с точек съемочной сети. При определении положения подземных коммуникаций, не имеющих выходов на поверхность, используется трубокабелепоисковый.

Составляется план подземных коммуникаций по архивным сведениям сводного плана, полученного в Архитектуре города.

В профессиональной сфере все измерения производятся максимально быстро, так как специалистами используется современное высокоточное геодезическое оборудование. Если вы не знаете, где заказать топографическую съемку в Москве и Московской области выгодно, обращайтесь в компанию КТБ Железобетон.

что это такое? Что такое топографическая съемка.

При желании что-либо построить на собственном участке земли без топографической основы, выполняемой по результатам целого комплекса мероприятий, просто не обойтись. Узнать подробнее, что такое топографическая съемка, поможет следующий материал.

По определению, топосъемка – это ряд работ, на основании результатов которых получают высоты и координаты различных точек. По ним далее вычерчиваются планы и карты местности. Такая съемка производится посредством измерений специальными геодезическими инструментами на местности, или же выполняется по изображениям, полученным с летательных аппаратов. Сегодня при проведении данных мероприятий также активно применяются геодезические приемники GPS ГЛОНАСС.

По своему назначению топографические съемки принято делить на:

  • плановые – применяются на площадях с небольшим уклоном, поскольку полученные карты не учитывают рельеф;
  • высотные – используются при строительстве многоэтажных зданий, вертикальной планировки и составления генеральных планов;
  • комбинированные – совмещающие приемы обоих, ранее указанных разновидностей.

Профессиональная топографическая съемка необходима для:

  • получения разрешения на застройку и подключение к всевозможным коммуникациям;
  • первичного предоставления при оформлении земли в собственность или взятия участка в аренду;
  • вычисления объема проделанных работ, связанных с такими мероприятиями, как рытье котлована;
  • привязки строительного объекта к системе координат и высот, а также к местности;
  • ландшафтного дизайна и работ по реконструкции всевозможных сооружений.

Современная топосъемка выполняется в электронном формате. Поэтому на её основании можно получить цифровой аналог местности, что позволяет проводить проектирование в электронном виде, значительно упрощая дальнейшую работу проектировщиков. Таким образом, цифровая топосъемка является универсальной основой большинства кадастровых, архитектурных и геодезических работ, дающая возможность видеть и учитывать перепады высот, особенности рельефа и существующие инженерные сети, как наземные, так и подземные.

Срок действия топографической съёмки – один календарный год, а стоимость подобной услуги зависит от следующих факторов.

  1. Площадь исследуемой территории и её застроенность.
  2. Сезон выполнения работ.
  3. Рельеф местности и ее залесенность.
  4. Разветвленность и плотность подземных коммуникаций.

Все эти факторы учитываются в смете, на основе который и определяется итоговая стоимость топосъемки.

  • Где получить кадастровый паспорт
  • Где получить кадастровый план земельного участка
  • Срок действия кадастрового паспорта
  • Наши преимущества

    Штат аттестованных кадастровых инженеров. Лицензии СРО.

    Оперативность решения вопросов.

    Все работы выполняются нашими штатными специалистами

    Окончательный расчет производится по факту выполнения работ.

    Мы работаем без посредников, поэтому Вы экономите свои средства и время.

    Более 5000 выполненных объектов по Москве и Московской области.

    Топосъемка земельного участка — что это такое и для чего нужна

    Топосъемка или топографическая съемка — это один из комплексных инструментов для получения топографической карты или плана исследуемой местности в графическом и цифровом виде, для оценки запланированного строительства. Отображение измерений расстояний, высот, углов, с отображением четкой схемы расположения любых объектов. Длительность эксплуатации будущего объекта, стоимость строительных работ и безопасность проживания зависит от точности выполняемых работ.

    Необходимость топосъемки возникает:

    • В подведении к земельному участку коммуникаций
    • В перепланировке коммуникаций
    • В подготовке разрешительных документов на строительство
    • В приобретении и аренде земельного участка
    • В решении судебных споров

    Топографическая съемка на земельных участках решает спорный возникающий вопрос по уточнению границ участка будущей застройки. Подведение инженерно-технических коммуникаций к существующей системе коммуникаций (прокладка труб или кабелей), перепланировка существующих коммуникаций и стоит отметить получение документов на строительство будущего жилья. Нужно также учитывать, что топографическая съемка имеет свой срок давности — это 6 месяцев, при строительстве объекта необходимо обновление топосъемки каждые полгода. В интересах владельца иметь наличие сведений границы земельного участка, чтобы в первую очередь не выйти за границы своей территории при строительстве и в последующем иметь нужный документ по своим законным границам участка.

    А также проведение топосъемки требуется:

    • В разработке проектов строительства (реконструкций зданий)
    • В привязки строящихся объектов к местности
    • В проведении земляных работ
    • В работах ландшафтного дизайна

    Топографический план реализуется от целей проведения геодезических изысканий. Чем больше масштаб плана, тем больше объектов на карте и точнее данные о земельном участке. Широко используются планы масштабов (1:200, 1:500), что достаточно для отображения мелких объектов, ограждений и зеленых насаждений на карте. Исследуемые данные масштаба служат в выполнении различных строительных работ.

    Качество и скорость изготовления проекта зависит от профессионализма топографов и геодезистов. Здесь напрямую зависит опыт геодезиста на местности, для отображения технических элементов по последующим исследованиям. Так как измерительная информация с абрисов, схем и измерительных приборов передается в камеральный отдел, где в последующем проводится полевой этап точности и полноты чертежа или плана с обозначением условных знаков в общепринятом виде. В электронной же версии чертежа заносится семантическая информация по типам ограждений, материалам и характеристикам труб (газ, вода, канализация).

    Востребованно к топосъемки земельного участка заказывать инженерно-геологические работы включающие: вынос границ участка на местности. Включающий детальный план территории, проект здания, расчет фундамента, разбивку осей посадки здания, технические отчет для землеустройства.

    Заказываемая услуга топосъемки — это сложнейшая и важная часть в кадастровых работах. За счет опытных инженеров компании «МОС ИнжГеоСтройПроект», все полученные данные выполнят правильное межевание участка с проведением качественных землеустроительных работ.

    Зачем нужна топосъемка земельного участка – «Октава»

    Подобрать участок мечты

    Создание топографической съемки – один из видов геодезических работ, который проводится по требованию хозяев земельных участков различной формы собственности. Результат съемки – топографический план, который выполняется в определенном масштабе. Чем крупнее масштаб, тем точнее план.

    Топосъемка необходима тогда, когда:

    • земельные участки оформляются в собственность или в аренду на длительное время – для подготовки кадастрового паспорта;
    • требуется разрешение на строительство, которое оформляется после проектирования на основании результатов топосъемки;
    • нужно провести на участок коммуникации или реконструировать существующие сети;
    • планируется благоустроить участок, провести на нем ландшафтные работы по предварительно созданному ландшафтному проекту;
    • необходимо получить порубочный билет на основании плана с указанием в нем всех деревьев, которые подлежат вырубке;
    • планируется объем земляных работ для того, чтобы сделать более точную их предварительную оценку.

    Топографический план имеет свой «срок годности». Он действителен всего 6 месяцев. Если в течение этого периода он не использовался, например, в процессе установки коммуникаций, все работы придется выполнять заново.

    Что такое топосъемка и ее виды

    Топографическая съемка применяется тогда, когда объекты, например, дачные участки, либо ровные, либо содержат небольшие неровности. Топоплан не учитывает рельефные особенности участка, кривизны, перепады высот. Он может указывать только геодезические координаты, например, зеленых насаждений, узлов коммуникаций и т.д.

    В зависимости от назначения создаваемого плана топосъемка может быть:

    • общего или специального назначения;
    • ландшафтной;
    • подеревной;
    • подземных и наземных коммуникаций;
    • крупномасштабной;
    • контрольно-исполнительной.

    Сама топографическая съемка – процесс сложный и комплексный. В нем участвуют несколько специалистов разных направлений, для выполнения работ привлекают современную технику со сложным программным обеспечением. В составлении плана учитываются результаты как наземной съемки, так и аэросъемки, выполненной с помощью специальных летательных аппаратов, способных охватить большую территорию и заснять все необходимые детали с высокой точностью.

    Как выполняется топосъемка

    При выполнении топосъемки используется целый ряд геодезических инструментов:

    • нивелир;
    • лазерный дальнометр;
    • электронный тахеометр;
    • трассоискатель;
    • ГЛОНАСС-приемники.

    При необходимости дополнительно привлекаются летательные аппараты с функцией видео- и фотосъемки.

    Если речь идет об отдельном земельном участке, то набор необходимых инструментов минимальный. Обширные работы выполняются, когда нужно составить генеральный план, например, коттеджного поселка.

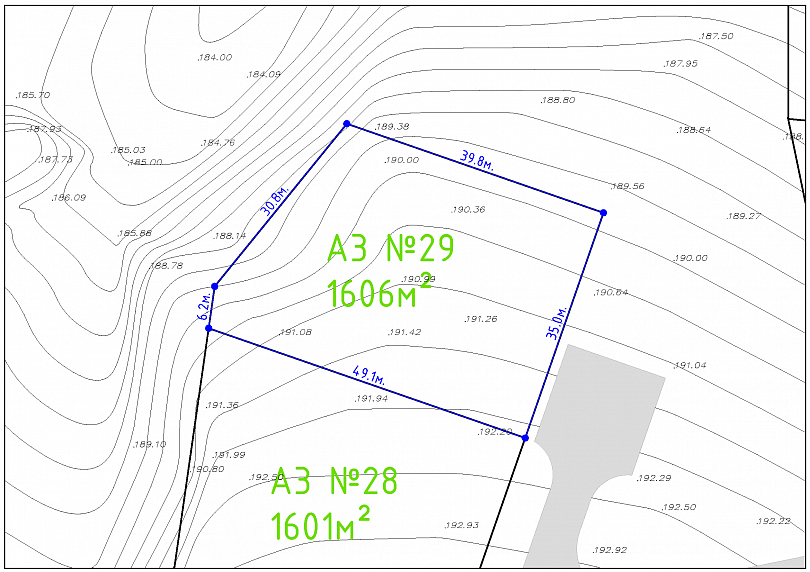

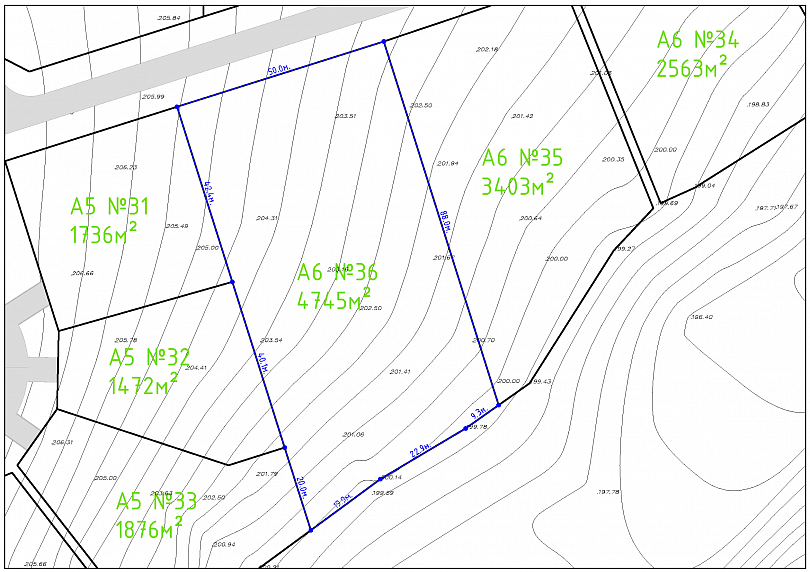

    В коттеджном поселке «Октава» все участки распределены согласно утвержденному генеральному плану. При проектировании строительства хозяевам придется заказывать топосъемку. Однако, учитывая то, что большинство участков поселка будут застраиваться одновременно, вполне реально обратиться к специалистам коллективно и заказать топографическую съемку сразу нескольких участков. Тем самым можно сэкономить средства и ускорить процесс составления топографического плана.


    Подобрать участок мечты

    Наши предложения

    Топосъемка – для чего она нужна. Статьи компании «ТОО «ГЕОПАРАЛАКС»»

    Что такое топографическая съемка участка?

    Топосъемка участка является одной из самых востребованных геодезических работ. Стоит отметить, что топосъемка и геология неразрывно связаны между собой, но топосъемка позволяет получить данные и о рельефе участка, и обо всех объектах, которые на нем расположены. Инженерно геодезические изыскания строительных площадок проводятся не только перед началом строительства жилого дома, они могут потребоваться и во многих других случаях.

    Главные понятия топографической услуги

    Результатом съемки становится топографическая карта или план, который представляет собой максимально подробное изображение местности, но в уменьшенном масштабе. В плане находят отражение абсолютно все объекты, которые располагаются на участке. Топографическая карта может быть представлена в электронном виде или в бумажном.
    Топосъемка участка может быть в разных масштабах. Его выбор зависит от предназначения работ. Важно понять, что чем меньше масштаб, тем ниже точность и информативность плана. При крупном масштабе на план наносится больше контуров, на нем находят отображение даже кусты.
    По предъявляемым требованиям топосъемка чаще всего выполняется в масштабе 1:200-1:500. Топосъемка земельного участка проводится с разными приборами и несколькими методиками.

    В каких случаях нужна топосъемка?

    Обычно подобные инженерно геодезические изыскания проводятся при необходимости провести по участку любые коммуникации. Также подобный комплекс инженерно-геодезических изысканий требуется в следующих случаях:
    Когда нужно собрать документы инженерно-геодезические изыскания для строительства дома или любого здания;
    При аренде или покупке участка;
    При судебных разбирательствах;
    Для перепланировки существующих коммуникаций;
    Ландшафтный дизайн;
    Перед проведением земляных работ;
    Реконструкция здания.
    Важно понимать, что получение разрешения на строительство – это непростая процедура. Самовольную постройку вы не сможете продать, поэтому необходимо собрать пакет документов и узаконить строительство.
    Для начала проектирования капитального строительства нужны данные о земельном участке. При этом на топографический план наносится проект будущего здания и различные коммуникации. Наша компания предлагает топографическую съемку на высоком уровне профессионализма. У нас работают профессионалы с большим опытом, которые используют современные приборы и инструменты.





    Что такое топография? Полное руководство

    Что такое топография?

    Сегодня вы узнаете все о топографии.

    В этом руководстве вы узнаете:

    • Что такое топография?
    • Кто пользуется топографическими картами?
    • Что такое топографические съемки?

    И многое другое. Давайте приступим.

    Определение топографии

    Топография — это исследование земной поверхности. В частности, он закладывает фундамент ландшафта. Например, топография относится к горам, долинам, рекам или кратерам на поверхности.

    Происхождение топографии происходит от «topo» для «места» и «graphia» для «письма». Это тесно связано с геодезией и геодезией, которые связаны с точным измерением поверхности земли. И это также тесно связано с географическими и картографическими системами, такими как ГИС.

    Высота — это отличительный фактор для топографических карт.В ГИС мы используем цифровые модели рельефа местности. На девяти из десяти топографических карт показаны изолинии, которые представляют собой просто линии одинаковой высоты. Узкое определение топографии характерно для расположения форм рельефа.

    Но в более широком смысле он включает в себя естественные и искусственные черты. Например, топографические карты часто связывают административные границы, города, гидрографию, парки, достопримечательности, транспорт и здания.

    ПОДРОБНЕЕ: 5 бесплатных глобальных источников данных DEM — цифровые модели рельефа

    Рельеф и контуры

    Изолинии (изолинии) соединяют точки одинаковой отметки. Считывая контуры, мы интерпретируем высоту, уклон и форму на топографических картах.

    Если изолинии близки, уклон крутой. Но когда контуры разводятся, наклон получается более плавным.

    Мы используем контуры для гор, долин и батиметрии. Например, гора Фудзи находится на высоте 3776 метров над уровнем моря. На расстоянии 250 метров каждая горизонтальная линия представляет собой равные отметки. Почти на вершине горы Фудзи это контурная линия длиной 3750 метров.

    ПОДРОБНЕЕ: Что показывают контурные линии на топографической карте?

    Примеры топографии на картах

    В топографической картографии нет «мирового авторитета».Вместо этого каждая страна устанавливает свои собственные стандарты и приоритеты. Чаще всего каждое картографическое агентство разрабатывает свои топографические карты с определенной целью.

    Например, строительство новой автомагистрали может привести к появлению топографической карты с указанием лесного покрова, типов почвы или классификации горных пород вдоль маршрута. Со временем серии топографических карт часто обновляются. Но правда в том, что они могут быть сложными, и на их создание уйдут годы.

    В США первая топографическая карта Геологической службы США была исследована в 1892 году.С тех пор пересмотр карт продолжался более 125 лет. Геологическая служба США создает топографические карты в масштабе 1: 250 000, 1: 100 000, 1: 63 360 и 1: 24 000. Наиболее распространенной является серия четырехугольников продолжительностью 7,5 минут, где один дюйм на карте означает 24 000 дюймов на земле.

    Другой пример топографической карты — Гобелен Геологической службы США по времени и местности. На этой красочной карте топография (отмывка) наложена на лежащие под ней скальные образования. Это помогает разгадать геологическую историю континента, например, события горообразования.

    Применение и использование топографии

    Топографические карты показывают, как текут реки, как высокие горы поднимаются и как спускаются крутые долины. Они раскладывают землю, как в этих примерах:

    • Инженеры используют топографические карты, чтобы спланировать дорогу, построить вышку сотовой связи или спланировать плотину гидроэлектростанции.
    • Геологи используют топографию, чтобы понять тектоническую активность, формы рельефа и места рытья шахты.
    • Путешественники используют топографические карты, чтобы найти тропы, и крутые склоны для планирования своего восхождения.
    • Астрономы изучают топографию за пределами Земли, например, на Луне, Марсе или астероиде.
    • Ученые-климатологи связывают топографию с климатическими моделями, чтобы распознавать потоки воздуха и воды.

    По мере развития ландшафтов и развития технологий топографы сталкиваются с тяжелой битвой за точность и полноту.

    ПОДРОБНЕЕ: 1000 ГИС-приложений и их использования — как ГИС меняют мир

    Анализ топографии

    Если вы хотите выполнить какой-либо топографический анализ, мы настоятельно рекомендуем SagaGIS. Это совершенно бесплатно и с открытым исходным кодом. В частности, набор инструментов анализа топографии идеально подходит для большинства типов ландшафтного анализа.

    Это настолько хорошо, что вы не можете найти большинство этих инструментов в коммерческом программном обеспечении. В частности, он включает в себя ряд инструментов для морфометрии, гипсометрии и других специальных инструментов. Такие инструменты, как неровность, уклон, вид и кривизна, действительно могут охарактеризовать местность.

    Если вы хотите классифицировать типы рельефа, в SagaGIS есть готовые инструменты, которые именно это и делают.Наконец, мы используем топографическое положение и индекс влажности для характеристики режима дренажа. Вот наше руководство по SagaGIS, где вы найдете больше советов и рекомендаций.

    ПОДРОБНЕЕ: Топографический профиль массивного метеоритного кратера в Аризоне

    Последние мысли

    Топография — это все о местоположении, местоположении, местоположении. В частности, это то, как топография соотносится с рельефом.

    Сегодня вы узнали, что топография — это расположение природных и искусственных объектов в мире.

    Инженеры, геологи и даже астрономы используют эти типы карт для разведки, планирования и описания местности.

    Есть ли что-нибудь еще, что вы хотите узнать о топографии? Пожалуйста, дайте нам знать, оставив комментарий ниже.

    Что такое топография? | Sciencing

    Топография — это широкий термин, используемый для описания детального изучения земной поверхности. Сюда входят изменения поверхности, такие как горы и долины, а также такие объекты, как реки и дороги.Он также может включать поверхность других планет, Луну, астероиды и метеоры. Топография тесно связана с практикой съемки, которая представляет собой практику определения и записи положения точек относительно друг друга.

    История

    Само слово «топография» происходит от греческого «топо», что означает место, и «графия», что означает писать или записывать. Некоторые из первых известных топографических съемок были проведены британскими военными в конце восемнадцатого века.В Соединенных Штатах самые ранние подробные исследования были сделаны во время войны 1812 года «Топографическим бюро армии». В течение двадцатого века топографические карты стали более сложными и точными с изобретением таких инструментов, как теодолиты и автоматические нивелиры. В последнее время достижения в цифровом мире, такие как ГИС (географическая информационная система), позволили нам создавать все более сложные топографические карты.

    Objectives

    Современная топография обычно связана с измерением и записью контуров высот, создавая трехуровневые карты. пространственное представление земной поверхности.Выбирается и измеряется ряд точек с точки зрения их горизонтальных координат, таких как широта и долгота, и их вертикального положения с точки зрения высоты. При записи в серию эти точки образуют контурные линии, которые показывают постепенные изменения ландшафта.

    Методы

    Наиболее широко используемая форма измерения известна как прямая съемка. Это процесс ручного измерения расстояний и углов с помощью нивелирных инструментов, таких как теодолиты. Прямая съемка обеспечивает основные данные для всех топографических карт, включая системы цифровой обработки изображений.Эта информация может использоваться в сочетании с другими системами, такими как аэрофотосъемка или спутниковые снимки, для получения полной картины рассматриваемой земли.

    Картирование сонара — это основной метод, используемый для картирования дна океана. Звуковой импульс проходит через воду из подводного динамика и снова отражается объектами в воде, такими как дно океана, коралловые дна или подводная лодка. Микрофоны измеряют отраженные звуковые волны. Время, необходимое эхо для возврата, пропорционально расстоянию до отражающего объекта.Эти данные позволяют отображать изменения подводного ландшафта и других объектов, например, кораблекрушений.

    Приложения

    Топографическое исследование может использоваться для множества приложений, таких как военное планирование и геологоразведка. Подробная информация о местности и особенностях поверхности также важна для планирования и строительства любых крупных строительных или строительных проектов. В последнее время крупномасштабные исследования, такие как Google Maps, были произведены с использованием спутниковой технологии, что позволило получить первые полные и широко доступные исследования Земли.

    Цифровые картографические системы

    Существует множество цифровых систем, которые используют базовые данные, собранные в результате топографической съемки, для создания карт:

    ГИС использует компьютерное программное обеспечение для создания высокодетализированных карт с отдельными слоями, отображающими почти любой тип элементов, например дороги, мосты, здания, реки, политические границы, типы почвы,

    При трехмерной визуализации используются спутниковые или аэрофотоснимки для создания трехмерной модели с использованием компьютерного программного обеспечения.

    Аэрофотосъемка и фотограмметрия объединяют фотографии под разными углами и используют процесс триангуляции для вычисления местоположения элементов.

    Что такое топография? — MapScaping

    Топография — это исследование формы поверхности Земли и ее физических характеристик, таких как горы, долины, каньоны и т. Д. Основная цель типографики — определить широту (расстояние к северу или югу от экватора) и ( долгота — расстояние к востоку или западу от нулевого меридиана), а высота — расстояние над уровнем моря различных форм рельефа.Топограф изучает как геологию
    , так и географию элементов ландшафта. Эти объекты иногда вместе именуются областями ландшафта.

    Слово «топография» представляет собой сочетание двух греческих произведений: «топо», что означает «место», и «графия», что означает «записывать или делать заметки». Понятно, что люди давно интересовались записью формы земли. Наличие точного изображения или карты ландшафта помогает вам перемещаться с места на место, позволяя вам позиционировать себя в пределах ландшафта и, следовательно, выработать наиболее удобный способ передвижения по местности.


    Итак, что такое топографическая карта


    Все мы знакомы с картами. Разные карты служат разным целям. Если вы пытаетесь проехать из пункта А в пункт Б, вам понадобится дорожная карта. Но если вы хотите перемещаться из точки A в точку B по незнакомой горной местности, например, в походе, вам необходимо увидеть особенности и контуры ландшафта. А значит, вам нужна топографическая карта.


    В чем разница между топографической картой и обычной картой? Топографические карты показывают трехмерный ландшафт на двухмерной поверхности.На этих картах показаны профили земли, возвышенности, горы, долины. Информация о контурах и высоте отделяет их от других карт.
    Вот почему топографические карты являются одними из самых привлекательных карт, которые вы можете найти. Но они также требуют невероятно больших объемов данных для производства.

    Для создания точной топографической карты необходимо собрать данные о высоте для всей области, которую будет покрывать карта. При создании топографических карт для больших территорий этот процесс сбора данных может быть очень трудоемким.Это то, что данные на больших территориях часто собираются с помощью самолетов или спутников.

    Есть масса препятствий для создателей топографических карт. Но из-за необходимости точного изображения ландшафта и красоты этих карт маловероятно, что люди перестанут их делать.

    Дополнительная литература

    Более детальный взгляд на топографические карты

    Как найти свою отметку

    Топографическая карта будущего

    Что такое топография? — WorldAtlas

    Топографическая карта с озером и близлежащими возвышенностями.

    Топография относится к подробному письменному изображению места или области, включая озера, основные реки, горы, долины, широты и дороги. Этот термин также используется для обозначения всестороннего изучения поверхности Земли, Луны, астероидов, метеоров и других планет. Слово «топография» происходит от двух греческих слов, а именно «топос» и «графеин». Эти слова означают «место» и «писать» соответственно. Топография взаимосвязана с топографической съемкой.Некоторые из самых ранних подробных съемок проводились Топографическим бюро армии США в 1812 году. Тем не менее, в 20-м веке топографическое картографирование стало использоваться для более точного измерения мест. В центре внимания топографии сегодня трехмерное изображение поверхности земли. Ученые достигают этой цели, измеряя и записывая контурные линии. Совсем недавно использование спутниковых технологий привело к созданию карт Google Maps, которые стали первым полным и широко доступным обзором планеты Земля.

    Топографические элементы

    Четыре основных топографических объекта: рельеф, высота, широта и долгота. Термин форма рельефа относится к физическим характеристикам, которые влияют на такие области, как реки, плотины, озера, дороги, горы, океаны, долины, города и холмы. С другой стороны, отметка , отметка — это рекорд высоты гор и других объектов относительно уровня моря.На топографической карте отметка обозначается контурными линиями. Точки, соприкасающиеся с контурными линиями, должны иметь одинаковую высоту. Когда контурные линии расположены близко друг к другу, они обозначают разные высоты. Чем ближе линии контура друг к другу, тем круче уклон участка. широты — это северное или южное положение по отношению к экватору, который расположен в середине Земли и, как таковой, имеет долготу ноль градусов. Напротив, долгота — это восточное или западное расположение места относительно нулевого меридиана.Это положение измеряется в градусах.

    Методы сбора информации для топографических карт

    В топографии используются два подхода; прямой опрос и косвенный опрос. Самый популярный метод — это прямой опрос . Этот метод включает прямое измерение высоты, местоположения земли и расстояний. Оборудование, используемое для ручного измерения, включает клинометры, теодолиты и уровни. Прямая съемка является источником первичных данных, используемых для топографического картирования, включая системы цифровой обработки изображений. С другой стороны, в непрямом обзоре используются такие методы, как спутниковые снимки, радар, гидролокатор и изображения, полученные с самолетов.Формы топографии включают необработанные данные съемок и данные дистанционного зондирования.

    Значение топографии

    В реальной жизни есть несколько применений топографии. В сельском хозяйстве топография помогает определить методы сохранения почвы и расхода воды. Ученые также используют топографию для сохранения окружающей среды.Понимание контура земли помогает ученым устанавливать ветровые блоки и водоразделы, чтобы избежать эрозии почвы. Кроме того, на погодные условия в том или ином месте влияет их рельеф и физические особенности. Таким образом, топография помогает в прогнозировании погодных условий. Военные также используют информацию о воде, холмах и возвышенностях для планирования своих военных стратегий. Инженерам-строителям и другим специалистам в области строительства необходима информация об особенностях местности и рельефе местности для эффективного выполнения своих обязанностей.

    Г-жа Эгги в мировых фактах
    1. Мировые факты
    2. Что такое топография?

    % PDF-1.4 % 447 0 объект > эндобдж xref 447 38 0000000016 00000 н. 0000001129 00000 н. 0000001268 00000 н. 0000001424 00000 н. 0000001576 00000 н. 0000001717 00000 н. 0000002412 00000 н. 0000002813 00000 н. 0000002852 00000 н. 0000003012 00000 н. 0000003171 00000 п. 0000003765 ​​00000 н. 0000003946 00000 н. 0000004153 00000 п. 0000004366 00000 н. 0000004949 00000 н. 0000004979 00000 п. 0000005002 00000 н. \) u \ rs! e ֨ öJ [\ (ЃIY) / U (uэb_hseI6Y0 \ rxr) / P -60 / V 1 / Длина 40 >> эндобдж 450 0 объект > / Кодировка> >> / DA (? DžT0m1 \\ U) >> эндобдж 451 0 объект > эндобдж 452 0 объект > эндобдж 483 0 объект > транслировать -g I {% gC6W8DT (S \ pҥ- (LH «> Sk5 (~ _yy] # q $ Ȓhw [.3 ٻ> cBj2jG (‘США’ BX`t qOm LqV0TJF @ ψ7 XF.a? GRgq0X {iIĖ`} 6 ‘_ (yCZljWd ~ l˒tp) GR конечный поток эндобдж 484 0 объект 526 эндобдж 453 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Содержание [464 0 R 466 0 R 468 0 R 470 0 R 472 0 R 474 0 R 476 0 R 478 0 R] / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Повернуть 0 / StructParents 0 / Аннотации 454 0 руб. >> эндобдж 454 0 объект [ 455 0 руб. 456 0 руб. ] эндобдж 455 0 объект > эндобдж 456 0 объект > эндобдж 457 0 объект > эндобдж 458 0 объект [ / CalRGB> ] эндобдж 459 0 объект > эндобдж 460 0 объект > эндобдж 461 0 объект > эндобдж 462 0 объект / DeviceGray эндобдж 463 0 объект 1091 эндобдж 464 0 объект > транслировать kr} sljQqd # {y} (U] ϶QIE ‘>) Ê`}! k [? ȍJЗ6,8 «sjīGL52 u5V_k-trVĿJSY ߊ \ GpzI0 q} IlEI [R} qz: bH # ʟ / # ^ Jk ׀ M`y &) Fq \ «mTw (4 [5R ‘; 45» gQ @ ҮuE @> кг, ua˿D * SAZm {4yC, EYӨ5CC] знак равно WoSv ~. dHsRw6tMu ޺ Lrdq8 öV> -Y \ gkjx3VC̄ \ BDžV鿇’C2xBAfkUxZo || uRZc.

    Что такое топография? | Научный проект

    Чтобы создать трехмерный пейзаж на плоском листе бумаги, картографы рисуют линии, называемые контурами , . Эти линии представляют точки, которые все равны отметке или высоте. Интервал контура , или интервал между линиями, говорит вам, насколько изменяется высота между этими двумя местами. Когда линии на топографической карте находятся далеко друг от друга, земля между ними имеет пологий уклон, а когда они расположены близко друг к другу, земля имеет крутой уклон.

    Есть и другие способы представления трехмерной реальности на двухмерной карте. Если вы просмотрели старые карты, вы также можете увидеть штриховки . Это короткие отрезки линий или кривые, нарисованные в направлении крутого склона.

    Создайте трехмерную топографическую модель горы. Используйте это для создания двухмерной топографической карты.

    • Линейка
    • Глина
    • Зубная нить
    • 8 ½ x 11 штук белого картона
    • Перманентный маркер
    • Карандаш
    • Зубочистка
    1. В этом эксперименте вы выясните, как работают контурные линии.Сначала постройте свою гору.
    2. Возьмите горсть мягкой, высыхающей на воздухе глины и сделайте из нее гору. Убедитесь, что у вас есть много интересных и реалистичных элементов ландшафта, таких как речные долины и скалистые вершины.
    3. Теперь переместите вашу глиняную гору на кусок белой карточки.
    4. Поставьте линейку вертикально рядом со своей горой, вдавив ее в небольшой комок глины.
    5. Используйте зубочистку, чтобы сделать четыре небольших, равномерно расположенных отметки в разных точках примерно на ½ дюйма над бумагой.
    6. Сделайте новый набор отметок на ½ дюйма над ним и так далее, пока не доберетесь до вершины горы. Для этой модели ½ дюйма будет выступать в качестве интервала контура .
    7. Используйте перманентный маркер, чтобы обвести основание горы. Это указывает место на вашей горе, где высота над уровнем моря.
    8. Приготовьте зубную нить. Вытяните кусок, который как минимум вдвое превышает ширину вашей горы в самом широком месте.
    9. Теперь прорежьте глину прямо через первые четыре полудюймовых контурных отметки.
    10. Удалите нижнюю часть глиняной горы и поместите новую, более короткую гору на бумагу. Убедитесь, что этот сегмент не вращается!
    11. Еще раз обрисуйте нижнюю часть пластилина. Вот как выглядит ваша гора с интервалом контура ½ дюйма.
    12. Продолжайте подниматься в гору с зубной нитью, делая надрезы на каждом интервале контура. В каждом интервале используйте свой перманентный маркер, чтобы нарисовать новый контур вокруг нового основания горы.Продолжайте до тех пор, пока у вас не закончатся интервалы между контурами.
    13. Удалите глину с бумаги. Теперь у вас есть топографическая карта!

    Вы видите, где ваша гора была крутой, а где плоской? Как это сделать?

    Поместите карточку размером 8 ½ x 11 на землю. Нарисуйте на листе бумаги продольную дорожку. Теперь поднимите один конец бумаги на полдюйма от земли. Этой бумаге требуется 11 дюймов, чтобы подняться на полдюйма! Он довольно плоский.Если бы вы шли по указанному вами пути, вы могли бы немного запыхаться, но это не было бы слишком сложно.

    Теперь поместите тот же лист бумаги вертикально и немного наклоните его. Этот лист бумаги поднимается почти вертикально на очень короткое расстояние. Теперь посмотри на свой путь. Он идет почти прямо вверх! Чтобы подняться по этой тропе, вам понадобится альпинистское снаряжение. Ваша бумага поднимается на 11 дюймов по высоте, но покрывает только полдюйма по горизонтали — наклон почти вертикальный.

    Когда вы создавали свою топографическую карту, линии на бумаге отражают то, как выглядела ваша глиняная гора. Если бы подъем был внезапным и крутым, линии были бы близко друг к другу. Если бы подъем был медленным, линии были бы дальше друг от друга. Таким образом, мы можем использовать топографические карты, чтобы определить, будет ли поход включать в себя сложный подъем или легкую прогулку.

    Взгляните на настоящую топографическую карту и посмотрите, сможете ли вы найти места, где склон крутой, а где пологий!

    Заявление об ограничении ответственности и меры предосторожности

    Education.com предоставляет идеи проекта Science Fair для информационных только для целей. Education.com не дает никаких гарантий или заверений относительно идей проектов Science Fair и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта Science Fair, вы отказываетесь от отказаться от любых претензий к Education.com, которые возникают в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается Образование.com Политика конфиденциальности и Условия использования сайта, которые включают ограничения об ответственности Education.com.

    Настоящим дается предупреждение, что не все идеи проекта подходят для всех индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта должны проводиться только в соответствующих условиях и с соответствующими родительскими или другой надзор. Прочтите и соблюдайте правила техники безопасности всех Ответственность за использование материалов в проекте лежит на каждом отдельном человеке.Для Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

    ГЛАВА 3 — ЭЛЕМЕНТЫ ТОПОГРАФИИ

    ГЛАВА 3 — ЭЛЕМЕНТЫ ТОПОГРАФИИ



    3.1 Склоны
    3.2 Высота точки
    3.3 Изолинии
    3.4 Карты



    3.1.1 Определение
    3.1.2 Метод выражения склоны
    3.1.3 Поперечные откосы


    3.1.1 Определение

    Уклон — это подъем или опускание поверхности земли. Фермеру или ирригатору важно определить уклоны на земле.

    Склон легко узнать на холмистой местности. Начинайте подъем от подножия холма к вершине, это называется восходящим спуском (см. Рис. 46, черная стрелка). Спускайтесь вниз, это нисходящий склон (см. Рис. 46, белая стрелка).

    Рис. 46. Подъем и спуск

    Плоские участки никогда не бывают строго горизонтальными; на кажущейся ровной местности есть пологие склоны, но зачастую они едва заметны невооруженным глазом.Для определения этих так называемых «пологих склонов» необходимо точное обследование местности.

    3.1.2 Метод обозначения уклонов

    Наклон поля выражается в виде отношения. Это расстояние по вертикали или разница в высоте между двумя точками в поле, деленная на расстояние по горизонтали между этими двумя точками. Формула:

    ….. (14a)

    Пример приведен на рис.47.

    Рис. 47. Размеры откоса

    Наклон также может быть выражен в процентах; тогда используется формула:

    ….. (14b)

    Используя те же измерения, что и на Рис. 47:

    Наконец, наклон можно выразить в промилле; тогда используется формула:

    ….. (14c)

    с цифрами из того же примера:

    ПРИМЕЧАНИЕ :

    Уклон в ‰ = уклон в% x 10

    ВОПРОС

    Каков уклон в процентах и ​​промилле поля с горизонтальной длиной 200 м и разницей в высоте 1,5 м между верхом и низом?

    ОТВЕТ

    Наклон поля в ‰ = наклон поля в% x 10 = 0.75 х 10 = 7,5 ‰

    ВОПРОС

    Какова разница в высоте между верхом и низом поля при длине поля по горизонтали 300 м и уклоне 2 ‰.

    ОТВЕТ

    таким образом: перепад высот (м) = 0,002 x 300 м = 0,6 м.

    В следующей таблице показан диапазон уклонов, обычно используемых на орошаемых полях.

    Наклон

    %

    горизонтальный

    0-0.2

    0–2

    Очень плоский

    0,2 — 0,5

    2–5

    Квартира

    0,5 — 1

    5-10

    Умеренная

    1–2,5

    10-25

    Крутой

    более 2.5

    более 25

    Рис. 48a. Крутой спуск

    Рис. 48б. Плоский склон

    3.1.3 Поперечный спуск

    Положите книгу на стол и приподнимите одну сторону ее на 4 см от стола (рис. 49a). Теперь наклоните книгу вбок (6 см) так, чтобы только один ее угол касался стола (рис. 49b).

    Рис. 49а. Главный уклон

    Рис.49b. Главный и поперечный уклон

    Толстая стрелка указывает направление того, что можно назвать основным уклоном; тонкая стрелка указывает направление поперечного откоса, последний пересекает направление основного откоса.

    Изображение основного и поперечного откосов орошаемого поля показано на Рис. 50.

    Рис. 50. Главный и поперечный уклон орошаемого поля


    3.2.1 Определение
    3.2.2 Репер и средний уровень моря


    3.2.1 Определение

    На рисунке 51 точка A находится наверху бетонного моста. Любая другая точка в окружающей области выше или ниже точки A, и можно определить расстояние по вертикали между ними. Например, B выше, чем A, а расстояние по вертикали между A и B составляет 2 м. Точка C ниже точки A, а расстояние по вертикали между точками A и C составляет 1 м. Если точка A выбрана в качестве опорной точки или опорной точки, высота любой другой точки поля может быть определена как расстояние по вертикали между этой точкой и A.

    Рис. 51. Контрольная точка или точка отсчета «A»

    Таким образом, высота или превышение точки B по отношению к точке отсчета A составляет 2 м, а высота точки C также связана с точкой отсчета A , составляет 1 м.

    В качестве напоминания о том, что точка находится выше или ниже нулевой точки, ее отметке предшествует знак + (плюс), если она выше нулевой точки, или — (минус), если она ниже нулевой точки.

    Следовательно, по отношению к точке A высота точки B составляет +2 м, а высота точки C — -1 м.

    3.2.2 Репер и средний уровень моря

    Репер — это постоянная отметка, установленная в поле для использования в качестве контрольной точки. Репером может быть бетонное основание, в котором закреплен железный стержень, указывающий точное место реперной точки.

    Репер также может быть постоянным объектом на ферме, например, вершиной бетонной конструкции.

    В большинстве стран топографические отделы создали национальную сеть реперов с официально зарегистрированными отметками.Все высоты реперов даны относительно одной национальной опорной плоскости, которая в целом является средним уровнем моря (MSL) (см. Рис. 52).

    Рис. 52. Репер (B.M.) и средний уровень моря (M.S.L.)

    ПРИМЕР

    На рисунке 52 высота точки A по отношению к реперу (BM) составляет 5 метров. Высота БМ относительно среднего уровня моря (СММ) составляет 10 м. Таким образом, высота точки A относительно ПМР составляет 5 м + 10 м = 15 м и называется пониженным уровнем (RL) A.

    ВОПРОС

    Каков пониженный уровень точки B на рисунке 52.

    ОТВЕТ

    Превышение B относительно BM = 3 м.

    Высота БМ относительно ПДМ = 10 м.

    Таким образом, приведенный уровень B = 3 м + 10 м = 13 м.

    ВОПРОС

    Какая разница в высоте между точками A и B? Что это собой представляет?

    ОТВЕТ

    Разница в высоте между A и B — это уменьшенный уровень A минус уменьшенный уровень B = 15 м — 13 м = 2 м, который представляет собой вертикальное расстояние между A и B.

    Контурная линия — это воображаемая горизонтальная линия, соединяющая все точки поля с одинаковой высотой. Контурная линия является воображаемой, но ее можно визуализировать на примере озера.

    Уровень воды в озере может подниматься и опускаться, но поверхность воды всегда остается горизонтальной. Уровень воды на береговой линии озера образует контурную линию, поскольку достигает точек, находящихся на одной высоте (рис. 53a).

    Фиг.53а. Береговая линия озера образует контур .

    Предположим, что уровень воды в озере поднимается на 50 см выше своего первоначального уровня. Контурная линия, образованная береговой линией, изменяется и принимает новую форму, теперь соединяя все точки на 50 см выше первоначального уровня озера (рис. 53b).

    Рис. 53b. При повышении уровня воды образуется новая контурная линия

    Контурные линии — полезное средство для иллюстрации топографии поля на плоской карте; высота каждой изолинии указана на карте, чтобы можно было идентифицировать холмы или впадины.


    3.4.1 Описание карты
    3.4.2 Интерпретация контурных линий на карте
    3.4.3 Ошибки в контурные линии
    3.4.4 Масштаб карты


    3.4.1 Описание карты

    Рис. 54 представляет собой трехмерный вид поля с его холмами, долинами и впадинами; контурные линии также были обозначены.

    Рис. 54. Трехмерный вид

    Такое представление дает очень хорошее представление о том, как поле выглядит в действительности.К сожалению, рисование требует большого мастерства и практически бесполезно при проектировании дорог, ирригационных и дренажных инфраструктур. Намного более точное и удобное представление поля, на котором могут быть нанесены все данные, относящиеся к топографии, является карта (рис. 55). Карта — это то, что вы видите, глядя на трехмерное изображение (рис. 54) сверху.

    3.4.2 Расшифровка контурных линий на карте

    Расположение контурных линий на карте дает прямое представление об изменениях в топографии поля (рис.55).

    Рис. 55. Двумерный вид или карта

    На холмистых участках изолинии близки друг к другу, а на пологих склонах они шире. Чем ближе линии контура, тем круче наклон. Чем шире контурные линии, тем более пологие откосы.

    На холме контурные линии образуют круги; при этом значения их высоты увеличиваются от края к центру.

    В углублении контурные линии также образуют круги; однако значения их возвышения уменьшаются от края к центру.

    3.4.3 Ошибки в контурных линиях

    Линии разной высоты никогда не пересекаются. Пересечение линий обратного отсчета означало бы, что точка пересечения находится на двух разных отметках, что невозможно (см. Рис. 56).

    Рис. 56. НЕПРАВИЛЬНО; пересечение горизонтальных линий

    Контур непрерывный; где-то на карте никогда не может быть изолированного отрезка контурной линии, как показано на рисунке 57.

    Фиг.57. НЕПРАВИЛЬНО; изолированный кусок контурной линии

    3.4.4 Масштаб карты

    Чтобы карта была полной и действительно полезной, она должна иметь определенный масштаб. Масштаб — это отношение расстояния между двумя точками на карте и их реального расстояния на поле. Масштаб 1 к 5000 (1: 5000) означает, что 1 см, измеренный на карте, соответствует 5000 см (или 50 м в метрах) на поле.

    ВОПРОС

    Каково реальное расстояние между точками A и B на поле, когда эти две точки равны 3.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
