Масштабы топографических карт и планов

Понятие масштаба и его виды

Масштаб карты – это отношение длины отрезка на карте к его действительной длине на местности.

Масштаб (от немецкого Stab – палка) – это отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.

Рассмотрим виды масштабов.

Численный масштаб

Это масштаб, выраженный в виде дроби, где числитель – единица, а знаменатель – число, показывающее во сколько раз уменьшено изображение.

Численный масштаб – масштаб, выраженный дробью, в которой:

  • числитель равен единице,
  • знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.

Именованный (словесный) масштаб

Это вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.

Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.

Например, в 1 сантиметре 5 километров (в 1 см 5 км).


Линейный масштаб

Это вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.

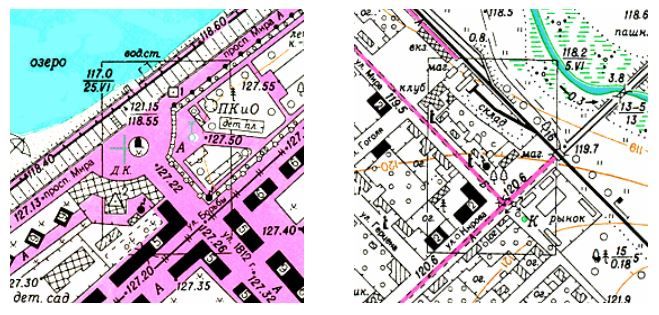

Масштаб плана и масштаб карты

Масштаб плана одинаков во всех его точках.

Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является численный масштаб – отношение длины бесконечно малого отрезка Д на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара.

Однако при практических измерениях на карте используют её главный масштаб.


Формы выражения масштаба

Обозначение масштаба на картах и планах имеет три формы – численный, именованный и линейный масштабы.

Численный масштаб выражают дробью, в которой:

  • числитель — единица,
  • знаменатель М – число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)

В России для топографических карт приняты стандартные численные масштабы

  • 1:1 000 000
  • 1:500 000
  • 1:300 000
  • 1:200 000
  • 1:100 000
  • 1:50 000
  • 1:25 000
  • 1:10 000
  • для специальных целей создают также топографические карты в масштабах
    1:5 000
    и 1:2 000


Основные масштабы топографических планов в России

  • 1:5000
  • 1:2000
  • 1:1000
  • 1:500

В землеустроительной практике планы землепользований чаще всего составляют в масштабах 1:10 000 и 1:25 000, а иногда — 1:50 000.

При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель

М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.

Так, масштаб 1:10000 крупнее, чем масштаб 1:100000, а масштаб 1:50000 мельче масштаба 1:10000.

Примечание

Применяемые в топографических картах масштабы установлены Приказом Министерства экономического развития РФ «Об утверждении требований к государственным топографическим картам и государственным топографическим планам, включая требования к составу сведений, отображаемых на них, к условным обозначениям указанных сведений, требования к точности государственных топографических карт и государственных топографических планов, к формату их представления в электронной форме, требований к содержанию топографических карт, в том числе рельефных карт» (№ 271 от 6 июня 2017 года с изменениями на 11 декабря 2017 года).


Именованный масштаб

Так как длины линий на местности принято измерять в метрах, а на картах и планах в сантиметрах, то масштабы удобно выражать в словесной форме, например:

В одном сантиметре 50 м. Это соответствует численному масштабу 1:5000. Поскольку 1 метр равен 100 сантиметрам, то число метров местности, содержащееся в 1 см карты или плана, легко определяют путём деления знаменателя численного масштаба на 100.


Линейный масштаб

Представляет собой график в виде отрезка прямой, разделенного на равные части с подписанными значениями соразмерных им длин линий местности. Линейный масштаб позволяет без вычислений измерять или строить расстояния на картах и планах.


Точность масштаба

Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0.01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.

Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.


Масштабы топографических карт

численный масштаб карты

название карты

1 см на карте соответствует на местности расстоянию

1 см2 на карте соответствует на местности площади

1:5 000

пятитысячная

50 м

0.25 га

1:10 000

десятитысячная

100 м

1 га

1:25 000

двадцатипятитысячная

250 м

6. 25 га

1:50 000

пятидесятитысячная

500 м

25 га

1:1100 000

стотысячная

1 км

1 км2

1:200 000

двухсоттысячная

2 км

4 км2

1:500 000

пятисоттысячная, или полумиллионная

5 км

25 км2

1:1000000

мииллионная

10 км

100 км2

Ниже приведены численные маштабы карт и соответствующие им именованые масштабы:

Масштаб 1:100 000

  • 1 мм на карте – 100 м (0. 1 км) на местности
  • 1 см на карте – 1000 м (1 км) на местности
  • 10 см на карте – 10000 м (10 км) на местности

Масштаб 1:10000

  • 1 мм на карте – 10 м (0.01 км) на местности
  • 1 см на карте – 100 м (0.1 км) на местности
  • 10 см на карте – 1000 м (1 км) на местности

Масштаб 1:5000

  • 1 мм на карте – 5 м (0.005 км) на местности
  • 1 см на карте – 50 м (0.05 км) на местности
  • 10 см на карте – 500 м (0.5 км) на местности

Масштаб 1:2000

  • 1 мм на карте – 2 м (0.002 км) на местности
  • 1 см на карте – 20 м (0.02 км) на местности
  • 10 см на карте – 200 м (0.2 км) на местности

Масштаб 1:1000

  • 1 мм на карте – 100 см (1 м) на местности
  • 1 см на карте – 1000 см (10 м) на местности
  • 10 см на карте – 100 м на местности

Масштаб 1:500

  • 1 мм на карте – 50 см (0. 5 м) на местности
  • 1 см на карте – 5 м на местности
  • 10 см на карте – 50 м на местности

Масштаб 1:200

  • 1 мм на карте – 0,2 м (20 см) на местности
  • 1 см на карте – 2 м (200 см) на местности
  • 10 см на карте – 20 м (0.2 км) на местности

Масштаб 1:100

  • 1 мм на карте – 0,1 м (10 см) на местности
  • 1 см на карте – 1 м (100 см) на местности
  • 10 см на карте – 10 м (0.01 км) на местности

Пример 1

Переведите численный масштаб карты в именованный:

  1. 1:200 000
  2. 1:10 000 000
  3. 1:25 000

Решение:

Для более легкого перевода численного масштаба в именованный нужно посчитать, на сколько нулей кончается число в знаменателе.

Например, в масштабе 1:500 000 в знаменателе после цифры 5 находится пять нулей.


Если после цифры в знаменателе пятьи более нулей, то, закрыв (пальцем, авторучкой или просто зачеркнув) пять нулей, получим число километров на местности, соответствующее 1 сантиметру на карте.

Пример для масштаба 1:500 000

В знаменателе после цифры – пять нулей. Закрыв их, получим для именованного масштаба: в 1 см на карте 5 километров на местности.


Если после цифры в знаменателе менее пяти нулей, то, закрыв два нуля, получим число метров на местности, соответствующее 1 сантиметру на карте.

Если, например, в знаменателе масштаба 1:10 000 закроем два нуля, получим:

в 1 см – 100 м.

Ответы:

  1. в 1 см – 2 км
  2. в 1 см – 100 км
  3. в 1 см – 250 м

Используйте линейку, накладывайте на карты для облегчения измерения расстояний.

Пример 2


Переведите именованный масштаб в численный:

  1. в 1 см – 500 м
  2. в 1 см – 10 км
  3. в 1 см – 250 км

Решение:

Для более легкого перевода именованного масштаба в численный нужно перевести расстояние на местности, указанное в именованном масштабе, в сантиметры.

Если расстояние на местности выражено в метрах, тогда чтобы получить знаменатель численного масштаба, нужно приписать два нуля, если в километрах, то пять нулей.


Например, для именованного масштаба в 1 см – 100 м расстояние на местности выражено в метрах, поэтому для численного масштаба приписываем два нуля и получаем: 1:10 000.

Для масштаба в 1 см – 5 км приписываем к пятерке пять нулей и получаем: 1:500 000.

Ответы:

  1. 1:50 000
  2. 1:1 000 000
  3. 1:25 000 000

Типы карт в зависимости от масштабов

Карты в зависимости от масштабов условно подразделяют на следующие типы:

  • топографические планы 1:400 – 1:5 000
  • крупномасштабные топографические карты 1:10 000 – 1:100 000
  • среднемасштабные топографические карты от 1:200 000 – 1:1 000 000
  • мелкомасштабные топографические карты менее 1:1 000 000

Топографическая карта

Топографическими называются такие карты, содержание которых позволяет решать по ним разнообразные технические задачи.

Карты либо являются результатом непосредственной топографической cъемки местности, либо составляются по имеющимся картографическим материалам.

Местность на карте изображается в определенном масштабе.

Чем меньше знаменатель численного масштаба, тем крупнее масштаб. Планы составляют в крупных масштабах, а карты – в мелких.

В картах учитывается «шарообразность» земли, а в планах – нет. Из-за этого планы не составляются для территорий площадью свыше 400 км² (то есть участков земли примерно 20 км х 20 км).

  • Стандартные масштабы топографических карт

В нашей стране приняты следующие масштабы топографических карт:

  1. 1:1 000 000
  2. 1:500 000
  3. 1:200 000
  4. 1:100 000
  5. 1:50 000
  6. 1:25 000
  7. 1:10 000

Этот ряд масштабов называется стандартным. Раньше этот ряд включал масштабы 1:300 000, 1:5000 и 1:2000.

  • Крупномасштабные топографические карты

Карты масштабов:

  1. 1:10 000 (1см =100 м)
  2. 1:25 000 (1см = 100 м)
  3. 1:50 000 (1см = 500 м)
  4. 1:100 000 (1см =1000 м)

называются крупномасштабными.

  • Другие масштабы и карты

Топографические карты территории России до масштаба 1:50 000 включительно являются секретными, топографические карты масштаба 1:100 000 — ДСП (для служебного пользования), а мельче – не секретными.

В настоящее время существует методика создания топографических карт и планов любых масштабов, не имеющих грифа секретности и предназначенных для открытого пользования.


Сказка про карту в масштабе 1:1

Жил-был Капризный Король. Однажды он объехал своё королевство и увидел, как велика и прекрасна его земля. Он увидел извилистые реки, огромные озёра, высокие горы и чудесные города. Он возгордился своими владениями и захотел, чтобы весь мир узнал о них.

И вот, Капризный Король приказал картографам создать карту королевства. Картографы трудились целый год и, наконец, преподнесли Королю замечательную карту, на которой были обозначены все горные гряды, крупные города и большие озёра и реки.

Однако, Капризный Король остался недоволен. Он хотел видеть на карте не только очертания горных цепей, но и изображение каждой горной вершины. Не только крупные города, но и мелкие, и селения. Он хотел видеть небольшие речки, впадающие в реки.

Картографы вновь принялись за работу, трудились много лет и нарисовали другую карту, размером в два раза больше предыдущей. Но теперь Король пожелал, чтобы на карте были видны перевалы между горными вершинами, маленькие озерца в лесах, ручейки, крестьянские домики на окраине селений. Картографы рисовали все новые и новые карты.

Капризный Король умер, так и не дождавшись окончания работы. Наследники один за другим вступали на трон и умирали в свою очередь, а карта все составлялась и составлялась. Каждый король нанимал новых картографов для составления карты королевства, но всякий раз оставался недовольным плодами труда, находя карту недостаточно подробной.

Наконец картографы нарисовали Невероятную карту! Она изображала всё королевство в мельчайших подробностях — и была точно такого же размера, как само королевство. Теперь уже никто не мог найти различия между картой и королевством.

Где же собирались хранить Капризные Короли свою замечательную карту? Ларца для такой карты не хватит. Понадобится огромное помещение вроде ангара, и в нем карта будет лежать во много слоев. Только нужна ли такая карта? Ведь карта в натуральную величину может быть с успехом заменена самой местностью ))))


Полезно ознакомиться и с этим

  • Ознакомиться с используемыми в России единицами измерения площадей земельных участков можно здесь.
  • Для тех, кого интересует возможность увеличения площади земельных участков для ИЖС, ЛПХ, садоводства, огродничества, находящихся в собственности, полезно ознакомиться с порядком оформления прирезок.
  • С 1 января 2018 года в кадастровом паспорте должны быть зафиксированы точные границы участка, поскольку купить, продать, заложить или подарить землю без точного описания границ будет попросту невозможно. Так регламентировано поправками к Земельному кодексу. А тотальная ревизия границ по инициативе муниципалитетов началась с 1 июня 2015 г.
  • С 1 марта 2015 года вступил в силу новый Федеральный закон «О внесении изменений в Земельный кодекс РФ и отдельные законодательные акты РФ» (N 171-ФЗ от 23.06.2014 г.), в соответствии с которым, частности, упрощена процедура выкупа земельных участков у муниципалитетов. Ознакомиться с основными положениями закона можно здесь.
  • В отношении регистрации домов, бань, гаражей и других построек на земельных участках, находящихся в собственности граждан, улучшит ситуацию новая дачная амнистия.

Топографический план масштаба 1:500, 1:5000

Топографический план участка:от 12000 р.

Топографические планы широко применимы в строительстве и других сферах деятельности. Масштаб, наполненность планов зависит от их назначения и применения. Наиболее востребованным сегодня является топографический план 1:500 масштаба: его используют при составлении проектов отвода, подключении коммуникаций, ландшафтном дизайне. Он служит в качестве геоподосновы при ряде инженерных работ, а также играет важную роль при проведении различных операций с земельным участком (покупка, продажа, дарение и т.д.).

Если топоплан 1:500 чаще всего используется при работе с небольшими участками, то топографический план масштаба 1:5000 необходим при создании проекта жилых кварталов, массивов, микрорайонов. Также план в таком масштабе применяется при создании схем инженерных коммуникаций, генерального плана населенного пункта и прочей документации, важной для градостроения.

Для получения разрешения на строительство наличие топографического плана выбранного участка в пакете документов обязательно.

Какие данные содержит топографический план 1:500 масштаба?

При выполнении топосъемки в масштабе 1:500 наши специалисты снимают все объекты местности на заданном участке. Съемке подлежат все здания и сооружения, расположенные на участке, как наземные, так и подземные, инженерные коммуникации. При специализированной съемке, например, подеревной, допускается съемка и последующее отображение на плане не всех элементов участка, а только тех, что необходимы, в данном случае — зеленых насаждений (деревьев и кустарников). Дополнительно измеряется диаметр их столба, что и отмечается на полученном плане, который в дальнейшем используют для мониторинга насаждений на участке.

Помимо объектов застройки и коммуникаций, на топографический план м 1:500 наносится рельеф участка с помощью горизонталей. Горизонталь – это плавная линия, соединяющая высотные отметки с одинаковым значением. Таким образом, на плане отмечаются все характерные особенности рельефа (холмы, ямы и т.д.).

Порядок проведения топосъемки, что лежит в основе топографического плана в масштабе 1:500

Наши специалисты проводят топографическую съемку согласно установленному нормативами порядку, придерживаясь четкой последовательности этапов:

  • Анализируются проектные данные, архивные картографические материалы.
  • На местности проводится рекогносцировка. Визуально оценивается состояние рельефа.
  • Создается съемочное обоснование с привязкой к пунктам государственной сети. Это позволяет гарантировать точность производимых работ. Съемка ведется с использованием высокоточных электронных тахеометров.
  • С пунктов созданной сети выполняется съемка объектов и характерных точек участка. Подземные объекты исследуются при помощи трассоискателя.
  • Результаты полевых работ обрабатываются специальным программным обеспечением. С его помощью и происходит создание топографического плана масштаба 1:500, на котором отображаются все заснятые тахеометром объекты и особенности местности. На плане они изображаются специальными условными знаками, установленными соответствующей инструкцией по топографической съемке в заданном масштабе. Полученные картографические материалы подлежат обязательному согласованию в специальных инженерных службах. После согласования создается технический отчет для заказчика.

Следует помнить, что топографический план 1:500 имеет свой срок годности. Использование старых планов может повлечь за собой ряд серьезных неточностей при проектировании и строительстве. Они могут использоваться только при разработке нового топоплана – в качестве дополнительных картографических материалов для изучения на подготовительном этапе работ.

Где в Москве заказать топографический план 1:500?

Если хотите получить качественный топоплан 1:500 для своего участка, отвечающий всем нормам и стандартам – обращайтесь в нашу компанию «Московская геодезия». Наши специалисты обладают должным уровнем знаний и профессиональных умений, а также многолетним опытом проведения топографической съемки на участках различной сложности. На нашем оснащении – самые современные геодезические инструменты последнего поколения (тахеометры, трассоискатели, GPS-приемники). Это позволяет нам гарантировать высочайшее качество созданных нашими специалистами картографических материалов. Перед началом работ мы составляем с заказчиком договор и получаем от него техническое задание. В этих документах фиксируются объемы работ, сроки их проведения и стоимость. По окончанию вы получите технический отчет с каталогом координат всех снятых на участке объектов, а также сам топоплан. Мы предоставляем отчет и план как в распечатанном, так и в цифровом вариантах. Наши сотрудники проводят съемку в Москве и Московской области.

Корректура топографических планов масштаба 1:500 топографического фонда г. Оренбурга — Картографические работы — Услуги Компании

Корректура (обновление) топографических планов съемок прошлых лет производится с целью приведения их содержания в соответствие с современным состоянием местности.



Результатом работ является топографический план масштаба 1:500, согласованный отделом мобилизационной и режимно-секретной работы администрации города Оренбурга.



Можно выделить следующие этапы работ:

  1. Подготовительные работы: Получение планшетов города в режимно-секретном отделе администрации города Оренбурга, сбор и анализ исходных материалов.
  2. Обследование и съемка текущих изменений на планах предыдущих съемок.
  3. Камеральные работы: Обработка и уравнивание полевых измерений. Прорисовка и печать топографического плана.
  4. Согласование откорректированной топографической съемки с режимно-секретным отделом администрации города Оренбурга.
  5. Передача Исполнителем откорректированной топографической съемки на бумажном носителе Заказчику.

Таблица производственного бизнес-процесса  «Корректура топографических планов масштаба 1:500 топографического фонда г. Оренбурга»



№п/п

Этап работ

Ответственный за выполнение работ

Требования к входным данным

Требования к выходным данным

Срок выполнения работ

1

2

3

4

5

6

  1.

Получение результатов геодезической (топографической) съемки земельного участка

Инженер- картограф

— Дело по заказу;



— Дело по заказу;



— полученные результаты геодезической (топографической) съемки.



  1.

Получение планшетов города в РСО администрации города Оренбурга, сбор и анализ исходных материалов

Инженер-картограф

— Дело по заказу;



— Дело по заказу;



— Полученные планшеты;

 — Полученные исходные данные.









3-5 рабочих дней



  1.

Перенос данных с планшета в электронный вид, корректировка данных планшета согласно полученной съемке

Инженер- картограф

— Дело по заказу;



— полученные результаты геодезической (топографической) съемки.

— Полученные планшеты.

— Дело по заказу;



— полученные результаты геодезической (топографической) съемки.

— Данные планшета в электронном виде,

— Нанесенные на планшет данные в электронном виде

— Откорректированная топографическая основа, сданная в РСО в электронном виде

2 кв.дм. за 1 рабочий день  (застроенная территория) / 20 кв. дм. за 1 рабочий день (не застроенная территория)

  1.

Сдача планшета в РСО в 10-дневный срок с момента его получения, согласование откорректированного топоплана в РСО

Инженер- картограф

— Дело по заказу



— Дело по заказу



1 рабочий день

  1.



Получение откорректированной топографической основы

Инженер- картограф

— Дело по заказу

— Письмо-запрос в РСО

— Дело по заказу

—  Откорректированная топографическая основа, полученная из РСО

1 рабочий день



:ИТОГО

3-7 рабочих дней

Масштаб топографической съемки — интересные статьи от АлматыГеоЦентр

В зависимости от целей, требований, условий и поставленных задач при отображении плана местности может быть применен различный масштаб топографической съемки. Он может обозначаться различными способами – графическим, числовым или именованным.

Самое распространенное значение – числовое. Это дробь, в числителе которой единица, а знаменатель указывает, во сколько раз расстояние на местности больше измеренного по плану.

Какие на планах применяются масштабы

Выбор масштаба зависит от типа работ и цели, с которой составляется топографический план. Наиболее используемыми являются масштабы от 1:500 до 1:5000. Для планов не применяются масштабы мельче 1:10000. Ограничение связано с тем, что в топографических планах не учитывается искривление земной поверхности. При масштабах до 1:10000 кривизна геоида не вносит в план искажений, превышающих допустимые. Более мелкие масштабы используются уже в картографических проекциях.

Области применение различных масштабов

В зависимости от поставленной задачи для планов используются различные масштабы. В том числе, они зависят от размера участка, его протяженности, необходимой степени точности и детализации, других факторов.

Характерные области применения различных масштабов:

  • Самый мелкий масштаб, 1:10000 и 1:5000, может использоваться для составления предварительных проектов строительства городов и промышленных районов, планирования автомобильных и железных дорог, размещения крупных горнодобывающих предприятий, маркшейдерских планов при разведке нефтяных и газовых месторождений, а также при составлении земельного кадастра.
  • Масштаб 1:2000 также относится к мелким и может использоваться при составлении исполнительных планов строительства горнодобывающих предприятий, дамб и гидротехнических сооружений (каналов, водохранилищ), при составлении технических проектов железных дорог.
  • Промежуточный масштаб 1:1000 используется при проведении инженерных изысканий в сложных условиях, при составлении предварительных проектов новой застройки (на незастроенных территориях), при расчете плотин и технических корпусов ГЭС.
  • Наиболее востребованный в планировании масштаб – 1:500. Он используется в большинстве приложений, включая строительство многоэтажных зданий в районах с высокой плотностью подземных коммуникаций. Нужен при проектировании порталов тоннелей, составлении рабочих чертежей плотин, напорных трубопроводов. Еще используется во многих других приложениях.
  • Особо крупномасштабные планы, 1:200 и 1:100 выполняются при работах на отдельных участках при плотной городской застройке, на участках с особо сложными природными и техногенными условиями, при строительстве важных и ответственных объектов, в ландшафтном проектировании.

Компания «АлматыГеоЦентр» выполняет топографические работы для любых проектов в любых масштабах с высокой точностью и качеством.

Топографический план

Топографический план
Топографический план

Топографический план (от лат. planum  — плоскость) — крупномасштабный чертеж, изображающий в условных знаках на плоскости (в масштабе 1:10 000 и крупнее) небольшой участок земной поверхности, построенный без учета кривизны уровенной поверхности и сохраняющий постоянный масштаб в любой точке и по всем направлениям.

Топографический план обладает всеми свойствами топографической карты и является ее частным случаем.

Также под планом подразумевают горизонтальный разрез или вид сверху какого-либо сооружения или предмета. На плане местность изображается без заметных искажений, так как небольшой участок поверхности относимости можно принять за плоскость.

Топографические планы масштаба 1: 5 000 могут предназначаться для множества целей: составления проектов строительства первой очереди крупных, больших и средних городов, составления проектов планировки промышленных районов, составления обзорных планов проектов инженерных сооружений, составления проектов наиболее сложных узлов при планировке пригородной зоны, составления технических проектов промышленных и горнодобывающих предприятий, предварительной разведки месторождений, детальной разведки металлических и неметаллических полезных ископаемых, составления генеральных маркшейдерских планов разрабатываемых нефтегазовых месторождений, проектирования обустройства месторождений и решения горнотехнических задач, земельного кадастра и землеустройства, составления технических проектов орошения при поверхностном поливе всего мелиорируемого массива и типовых участков осушения открытыми каналами в местности, заболоченной грунтовыми водами, проектирования железных и автомобильных дорог на стадии технического проекта, проектирования магистральных каналов на стадии технического проекта, размещаемых в равнинно-пересечённой и всхолмленной местности, в полосе местности шириной 1–2 км. Топографические планы масштаба 1: 5 000 служат основой для составления топографических и специализированных планов и карт более мелких масштабов.

Топографические планы масштаба 1: 2 000 предназначаются для: составления исполнительных планов горнопромышленных предприятий, детальных разведок металлических и неметаллических полезных ископаемых, составления технических проектов морских портов и других гидротехнических сооружений, составления технического проекта тепловых электростанций, строительства плотин длиной свыше 300 м, прокладки трасс каналов и напорных трубопроводов, проходящих в горной местности, строительства водохранилищ с площадью до 0,5 км2, для участков русел рек, намечаемых к использованию под канал, проектирования железных и автомобильных дорог на стадии технического проекта в горных районах и для рабочих чертежей в равнинных и холмистых районах, при разработке генеральной схемы реконструкции железнодорожного узла, составления рабочих чертежей трубопроводных, насосных и компрессорных станций, линейных пунктов и ремонтных баз, переходов через крупные реки, сложных подходов к подстанциям, сложных пересечений и сближений транспортных и других магистралей в местах индивидуального проекта земельного полотна (для линейного строительства).

Топографические планы масштаба 1 : 1 000 предназначаются для: сложных инженерных изысканий, составления технических проектов и рабочих чертежей застройки на незастроенной территории или территории с одноэтажной застройкой, составления рабочих чертежей бетонных плотин, зданий ГЭС, разработки рабочих чертежей железнодорожных станций и узлов, детальных разведок и подсчёта запасов полезных ископаемых месторождений с исключительно сложным строением и невыраженными рудными жилами, проектирования напорных трубопроводов и гидротехнических сооружений, для разработки рабочих чертежей при проектировании горнодобывающих и обогатительных предприятий.

Топографические планы масштаба 1: 500 предназначаются для: составления генерального плана участка строительства и рабочих чертежей многоэтажной капитальной застройки с густой сетью подземных коммуникаций, промышленных предприятий, решения вертикальной планировки, составления рабочих чертежей плотин и бассейнов, проектировании уравнительных шахт и напорных трубопроводов, зданий ГЭС, порталов туннелей.

Планы масштабов 1: 1 000 и 1:500 являются основными планами учёта подземных коммуникаций и должны отображать точное плановое и высотное положение всех без исключения подземных коммуникаций с показом их основных технических характеристик.



Алфавитный указатель

В Здоровом Теле Здоровый Дух!

Как получить информацию о наличии топоосновы БАРНАУЛ :: Официальный сайт города

Порядок приема и рассмотрения обращений

Все обращения поступают в отдел по работе с обращениями граждан организационно-контрольного комитета администрации города Барнаула и рассматриваются в соответствии с Федеральным Законом от 2 мая 2006 года № 59-ФЗ «О порядке рассмотрения обращений граждан Российской Федерации», законом Алтайского края от 29.12.2006 № 152-ЗС «О рассмотрении обращений граждан Российской Федерации на территории Алтайского края», постановлением администрации города Барнаула от 21.08.2013 № 2875 «Об утверждении Порядка ведения делопроизводства по обращениям граждан, объединений граждан, в том числе юридических лиц, организации их рассмотрения в администрации города, органах администрации города, иных органах местного самоуправления, муниципальных учреждениях, предприятиях».

Прием письменных обращений граждан, объединений граждан, в том числе юридических лиц принимаются по адресу: 656043, г.Барнаул, ул.Гоголя, 48, каб.114.

График приема документов: понедельник –четверг с 08.00 до 17.00пятница с 08.00 до 16.00, перерыв с 11.30 до 12.18. При приеме документов проводится проверка пунктов, предусмотренных ст.7 Федерального закона от 02.05.2006 № 59-ФЗ «О порядке рассмотрения обращений граждан Российской Федерации»:

1. Гражданин в своем письменном обращении в обязательном порядке указывает либо наименование государственного органа или органа местного самоуправления, в которые направляет письменное обращение, либо фамилию, имя, отчество соответствующего должностного лица, либо должность соответствующего лица, а также свои фамилию, имя, отчество (последнее — при наличии), почтовый адрес, по которому должны быть направлены ответ, уведомление о переадресации обращения, излагает суть предложения, заявления или жалобы, ставит личную подпись и дату.

2.  В случае необходимости в подтверждение своих доводов гражданин прилагает к письменному обращению документы и материалы либо их копии.

3.  Обращение, поступившее в государственный орган, орган местного самоуправления или должностному лицу в форме электронного документа, подлежит рассмотрению в порядке, установленном настоящим Федеральным законом.

В обращении гражданин в обязательном порядке указывает свои фамилию, имя, отчество (последнее — при наличии), адрес электронной почты. Гражданин вправе приложить к такому обращению необходимые документы.

В соответствии со статьей 12 Федерального закона от 2 мая 2006 года № 59-ФЗ письменное обращение, поступившее в государственный орган, орган местного самоуправления или должностному лицу рассматривается в течение 30 дней со дня его регистрации.

Ответ на электронное обращение направляется в форме электронного документа по адресу электронной почты, указанному в обращении, или в письменной форме по почтовому адресу, указанному в обращении.

Итоги работы с обращениями граждан в администрации города Барнаула размещены на интернет-странице организационно-контрольного комитета.

Создание топографического плана — как оно происходит?

Для начала определимся с понятиями:

  • Топографическая карта — это карта, в которой содержится полная информация о рельефе, расположении водоемов, грунтах и растительности.

  • Топографический план — крупномасштабный чертеж с условными знаками, изображающий определенную территорию.

С помощью топографического плана местности и карты можно отобразить рельеф и выявить объекты различного назначения.

Для чего нужны топографические карты и планы?

Их создание обычно требуется в следующих случаях:

  • при проектировании и подключении коммуникаций;

  • для получения разрешения на строительство капитальных зданий;

  • для реконструкции жилых и нежилых зданий;

  • для составления ландшафтного проекта;

  • для оформления земли в собственность или долгосрочную аренду.

Составление топографических планов и карт

Составление проходит в несколько основных этапов. Предлагаем разобрать их подробнее.

Топографическая съемка

Для начала необходимо провести топографическую съемку. Существует несколько основных видов топосъемки:

  • Теодолитная. Обычно проводится на сравнительно небольших участках местности, изображаемых в последующем на топографических планах крупных масштабов. Как видно из названия, основной используемый инструмент в съемке — это теодолит (геодезический и астрономический угломерный прибор).

  • Тахеометрическая. Выполняется при помощи тахеометра и является одним из самых эффективных типов наземной съемки, т.к. выполняется максимально оперативно и не требует определенной погоды для проведения работ.

  • Мензульная. Для нее применяются мензулы, полевые чертежные столики. Такая съемка очень зависима от погоды, план составляется только в одном масштабе и трудно оптимально разделить труд, т.к. измерения и вычерчивание плана делает один и тот же специалист. Соответственно, мензульная съемка во многом уступает другим вариантам.

  • Нивелирование поверхности. Нивелирование делается, в основном, для равнинных территорий. При помощи теодолита и стальной ленты специалисты разбивают сетку квадратов со сторонами 10, 20, 30, 40 и 50 метров (в зависимости от типа рельефа). Вершины квадратов закрепляют колышками.

  • Фототеодолитная. Осуществляется специальным фототеодолитом и уже ближе к наиболее распространенному значению слова “съемка”.

  • Лазерное сканирование. Измерения выполняются при помощи лазерного излучения с земли или высоты (от 500 до 1500 метров). Для воздушной съемки используются вертолеты или самолеты.

  • Аэрофотосъемка. Один из самых эффективных способов топографической съемки, т.к. он значительно дешевле, чем привлечение крупной пилотируемой техники и позволяет собирать данные значительно оперативнее многих других вариантов.

Для тех, кто не погружался глубоко в геодезию уточним, что съемка здесь понимается, как снятие данных, а не только фото- или видеосъемка. Как вы могли увидеть выше, иногда под съемкой может подразумеваться целый ряд работ, никак не связанных с фото- и видеотехникой.

Разработка карт и планов

На основе полученных данных происходит создание топографического плана и карты. Они описывают территорию с детальностью и точностью, которые выбираются исходя из качества исходных материалов и поставленных целей.

Наиболее детализированным документом является план, именно он позволяет включить уровни масштаба, отобразить точное расположение наземных и подземных коммуникаций, границы конкретного участка и другие параметры.

Существует ряд обязательных обозначений:

  • Рельефы местности;

  • Гидрография;

  • Состояние и особенности грунта, включая растительность с детальным изображением;

  • Инженерные сети;

  • Дороги разного уровня;

  • Здания с подписями, характеризующими их;

  • Границы населенных пунктов и определенных участков.



Кроме перечисленных обозначений, считающихся основными, есть еще вспомогательные:

  • Условные символы, которые не соответствуют обычно используемым значениям;

  • Математическая основа, включающая кресты с обозначением координат и местности;

  • Штамп чертежа, включающий сведения о масштабе, дате изготовления и исполнителе.



Чтение карт и планов

Мы не просто так выделили чтение в отдельный раздел. Дело в том, что для него необходимо обладать целым набором навыков и знаний. Существует несколько основных методов расшифровки:

  • Горизонтали. Это основной метод для изображения рельефа, при помощи которого можно отразить крутизну склонов, а также высоту, типичные формы и черты ландшафта.

  • Отметки. Отметки ставятся с интервалом в 2 см и позволяют ориентироваться в обозначениях и выявлять нужные объекты.

  • Изображение цветом и условными знаками. Цветом обозначаются шкалы высоты, градуирующиеся оттенками.



Есть рекомендованная последовательность чтения:

  1. Определить масштаб.

  2. Найти различные объекты и выявить их типы.

  3. Определить места размещения линий связи и электропередач, а также других видов коммуникаций.

  4. Определить растительность с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.

  5. Выявить гидрографию.

  6. Определить рельефа с его характеристиками.

  7. Выявить рельеф при движении по заданному маршруту.



Мы предлагаем услуги по топографической съемке с беспилотников. Это один из самых эффективных и выгодных методов топографической съемки, все чаще выбираемый специалистами.

“SlySky” является официальным представителем компании Teodolit, уже зарекомендовавшей себя по многим регионам России. Теперь мы рады предоставлять услуги и в Москве и в Московской области.

Позвоните по номеру телефона, указанного на сайте или заполните форму обратной связи, чтобы мы могли рассказать больше про топографическую съемку и сориентировать по ее стоимости.


Давайте вместе сделаем отличное видео с высоты! Заполните бриф и мы перезвоним вам с уже готовым предложением. Или звоните в удобное время по телефону 8 (495) 724-1521

Масштаб топографической карты

| HowStuffWorks

Еще одна вещь, которую вам нужно знать о топографической карте, — это масштаб. Очевидно, что карты не в натуральную величину. Иначе мы бы никогда не поместили их в рюкзаках. Вместо этого картографы строят карты по шкале соотношений, где одно измерение на карте соответствует другому большему количеству в реальном мире.

Первое число шкалы всегда равно единице. Это ваша единица измерения, обычно дюйм. Второе число — это расстояние до земли.Например, если ваша карта Геологической службы США (USGS) имеет масштаб 1:24 000, это означает, что 1 дюйм на карте равен 24 000 дюймов (2000 футов или 610 метров) в реальном мире. Легенда масштаба вашей карты всегда будет внизу.

Для топографических карт USGS наиболее часто используется масштаб 1:24 000. Карты, основанные на метрических единицах, используют масштаб 1:25 000, где один сантиметр равен 0,25 километру. Вы найдете большую часть Соединенных Штатов, нанесенную на карту в масштабе 1: 24 000, за некоторыми исключениями.Например, Пуэрто-Рико отображается в масштабе 1: 20 000 или 1: 30 000, потому что страна изначально была нанесена на карту в метрическом масштабе. Пара штатов отображается в масштабе 1:25 000, а большая часть Аляски (из-за ее размера) отображается в масштабе 1: 63 360. Однако наиболее густонаселенные районы Аляски имеют типичные значения 1:24 000 или 1:25 000.

Карта масштаба 1: 24 000 большая и дает много деталей о местности — среди прочего, она включает здания, кемпинги, горнолыжные подъемники. Вы также можете увидеть пешеходные мосты и частные дороги на карте такого масштаба.

Требуется около 57 000 карт такого масштаба, чтобы покрыть 48 смежных Соединенных Штатов, Гавайев и территорий [источник: USGS]. Однако вы можете найти карты разных областей в разных масштабах. Шкала соответствует назначению. Например, городским инженерам обычно требуются чрезвычайно подробные карты, на которых показаны коллекторы, линии электропередач и водоснабжения, а также улицы. Общий масштаб этих карт — 1: 600. Если вы хотите увидеть одну большую область на одном листе, но с меньшей детализацией, лучше использовать карту меньшего масштаба, например, 1: 250 000.

Объяснение топографических карт — MapScaping

Топографическая карта государственного леса Куперс-Рок, Западная Вирджиния. (Фото любезно предоставлено USGS)

В области картографии и географии существует множество различных видов карт; политические карты, физические карты, топографические карты, тематические карты и общие справочные карты, каждая из которых предназначена для конкретных нужд и целей. Топографические карты, однако, являются одними из самых полезных карт, поскольку они визуализируют топографию / рельеф земли.На первый взгляд топографические карты могут показаться сложными и сложными для понимания, так как кажется, что существует избыток информации, которую можно сразу принять, но это не обязательно.

Прежде чем мы сможем ориентироваться в топографических картах, нам нужно понять, что именно такое топографическая карта. Топографические карты, как правило, представляют собой крупномасштабные карты, на которых изображены как физические, так и созданные руками человека особенности ландшафта; и отчетливо характеризуются наличием контурных линий, детально отображающих рельеф местности.На топографических картах можно найти множество искусственных объектов, в том числе дороги, реки, железные дороги, города, горы, возвышенности и типы растительности (1) .

Как пользоваться топографической картой

Знать, какие особенности обычно встречаются на топографических картах, всегда удобно, но настоящий навык, который вам нужен, — это способность понимать, что вам показывает карта. Это бесценный навык, который позволит вам путешествовать в неизведанное, используя не что иное, как бумажную карту, и быть уверенным в том, что вы сможете безопасно перемещаться по неизведанной местности.Четыре основных особенности топографических карт, которые вам необходимо освоить:

  • Контурные линии
  • Масштаб карты
  • Цвета и заливка
  • Общие сведения о карте и особенности [4] [5]

Контурные линии

Как упоминалось ранее, контурные линии являются определяющей чертой топографических карт — понимание их и того, как они функционируют, является наиболее важной частью умения успешно читать топографическую карту.Контурные линии позволяют визуализировать трехмерный мир на двухмерной карте и определять определенные особенности ландшафта, такие как долины, гребни, склоны, горы, холмы и отроги. Это важный навык, необходимый при использовании топографических карт для навигации в дикой природе или областях, в которых отсутствуют идентифицируемые искусственные объекты [2] .

Как контурные линии показывают пару небольших холмов [3]

Контурная линия — это линия на карте, которая соединяет точки одинаковой высоты над уровнем моря, что позволяет легко визуально представить высоту гор, крутизну склонов и общее ощущение местности.Форма контурных линий — это важная информация, которая позволяет вам идентифицировать объекты на карте, такие как пики, гребни, проходы или впадины. Меньшие круглые формы, скорее всего, показывают вам пики или холмы, тогда как V-образные формы, вероятно, показывают вам отрог или гребень [5] . Крутизна склона и быстрые изменения высоты обозначаются тем, насколько близки горизонтальные линии друг к другу, и чем круче наклон, тем ближе будут горизонтальные линии друг к другу. Следует отметить, что номера контуров читаются в направлении вверх, что означает, что наибольшее число указывает на вершину холма, а наименьшее число указывает на самую низкую часть земли.На рисунке выше показана связь между формой и крутизной холма и контурными линиями, которые представляют его на карте, а также способ, которым контурные линии обозначены как [3] .

Контурные линии имеют заданные интервалы 5 м, 10 м или 20 м в зависимости от масштаба карты. Интервалы изолиний указывают на изменение высоты от одной горизонтальной линии к другой и всегда остаются неизменными на карте. Интервал изолиний обычно указывается в легенде карты.Не каждая контурная линия помечена, на большинстве топографических карт помечена только каждая пятая контурная линия, они называются указательными контурами и обозначаются на карте более жирным шрифтом, чем другие контуры.

Масштаб карты

Масштаб карты — очень важная особенность топографической карты, это соотношение между расстоянием на карте и соответствующим расстоянием на земле. Карты бывают разных масштабов, с крупномасштабными картами, охватывающими небольшие области с большим количеством деталей, и мелкомасштабными картами, охватывающими большие области с небольшими деталями [7] .

Существует несколько способов представления масштаба карты, из которых три наиболее популярных показаны на изображении ниже:

  • Шкала шкалы — визуально показывает взаимосвязь между картой и реальными расстояниями
  • Масштаб дроби — это соотношение, показывающее, что 1 единица измерения на карте равна в действительности 50000 единицам
  • Словесная шкала — шкала объясняет взаимосвязь между картой и реальными измерениями.

Цвета и заливка

Использование цвета на топографических картах играет жизненно важную роль в придании контекста карте и ее характеристикам.Особенностям присваиваются определенные цвета, а затемнение используется для обозначения различных видов ландшафтов в области карты.

Коричневый цвет используется для обозначения контурных линий, зеленый — для обозначения растительности, синий — для обозначения водных объектов, таких как озера или реки, а черный и красный — для обозначения искусственных объектов, таких как дороги или административные границы.

Общие сведения о карте и особенности

Легенда карты позволяет вам разблокировать топографическую карту, поскольку она предоставляет вам всю информацию, которая вам нужна, когда вы пытаетесь расшифровать значение всех символов и цветов, найденных на вашей карте.Если вы поймете, что означают символы на вашей карте, вы сможете лучше понять свое окружение при использовании топографической карты.

Для чего используются топографические карты?

В современном мире топографические карты находят широкое применение: от специализированных областей, таких как гражданское строительство и геодезия, до рекреационных целей, таких как походы. Большинство людей сталкиваются с топографическими картами в своей развлекательной жизни, когда планируют поездку в дикую местность или отдаленную местность, а также во время навигации по пустынным местам.

Чего вы ждете? Вас ждут приключения, выходите на улицу и исследуйте свой мир.

Источники

  1. https://www.usgs.gov/faqs/what-a-topographic-map
  2. https://getoutside.ordnancesurvey.co.uk/guides/advanced-contours-and-relief/
  3. https://getoutside.ordnancesurvey.co.uk/guides/understanding-map-contour-lines-for-beginners/
  4. https://www.artofmanliness.com/articles/how-to-read-a-topographic-map/
  5. https: // www.rei.com/learn/expert-advice/topo-maps-how-to-use.html
  6. http://desktop.arcgis.com/en/arcmap/10.3/map/working-with-text/placing-labels-for-contours.htm
  7. http://geokov.com/education/map-scale.aspx
  8. https://geokult.wordpress.com/2011/09/14/map-symbolisation/

Масштаб карты

Масштаб карты

Масштаб карты

Чтобы сделать топографические карты полезными для связи положение объектов на карте относительно реальной поверхности суши, соглашения о масштабе стандартизированы.Общие и стандартные масштабы карты:

1: 1000000 для площади от 4 до 6
1: 500 000 для площади от 2 до 3
1: 250 000 для площади от 1 до 3
1: 125 000 для 30-футовых четырехугольников
1: 62,5000 для 15-дюймовых четырехугольников
1: 24 000 для 7-дюймовых четырехугольников

Масштаб карты определяет соотношение между расстоянием на карте. и соответствующее расстояние на земле. Такой масштаб обычно выражается как числовое соотношение (перечисленные выше являются числовыми отношениями) или отображаются графически в виде столбиковых шкал, отмеченных в метрах и километрах или футах и ​​милях (Рисунок 7.4 и лист обозначений топографической карты). Поскольку при построении топографических карт по-прежнему используются Английская система измерения (дюймы, футы, мили), примеры и проблемы, связанные с топографическими картами, будут использовать английскую систему измерения, а не метрической системы.

Рисунок 7.4 — Масштаб карты в виде линейчатых шкал соответствует шкале соотношений 1: 62 500 (1 дюйм = 1 миля) и 1: 1,000000

Масштаб карты соотношения

был достигнут, если на топографическая карта (1 🙂 для обозначения постоянного количества единиц на земля (e.г., 62,500) и эта постоянная зависит от площади покрыто картой (например, 30 ‘, 15’ и т. д.). Съезд прибыл at было простым и основывалось на количестве дюймов в миле

1 миля = 5280 футов = 63 360 дюймов (5280 x 12)

, однако, с этим числом оказалось трудно работать с большим или меньшим масштабом, а значение 62 500 дюймов был выбран для обозначения одной мили. Рациональное за этим Решение таково, что разница в 860 дюймов или 71.5 футов могли не может быть обнаружен при нормальных обстоятельствах, и сравнение среди карт с разным масштабом было бы проще. Следовательно, масштаб карты соотношения 1: 62 500 считается представлением соотношения От 1 дюйма до 1 мили. Это соотношение было принято за стандарт для всех 15 ‘четырехугольники. Масштаб карты соотношения 30 футов четырехугольника (1: 125 000) тогда представляет от 1 дюйма до 2 миль и так далее. В масштаб на 7-футовом четырехугольнике был уменьшен (1:24 000) до учтите более подробную информацию.Обратите внимание, что указанные выше коэффициенты будут работать с любыми единицами измерения, такими, что соотношение 1: 24 000 может представляют от 1 дюйма до 24 000 дюймов, от 1 сантиметра до 24 000 сантиметров, от 1 метра до 24 000 метров и т. д. Сравните милю и футовые весы для 1:24 000 и 1: 62 500, указанные в информационном листе Геологической службы США. Публикация обзора Информация и символы топографической карты, Marck 1978.

Вернуться в лабораторию 7, введение

Масштаб карты

— репрезентативная дробь, линейная шкала и вербальная шкала

Естественно, невозможно нарисовать на карте объекты реального мира такого размера, как их истинный размер.Поэтому для того, чтобы представить реальный мир, карты делаются в определенном масштабе. Масштаб карты определяется как отношение расстояния между двумя точками на карте к соответствующему расстоянию на земле. Карты бывают разных масштабов. Крупномасштабные карты с большой детализацией и точностью охватывают небольшую территорию. в то время как мелкомасштабные карты охватывают большую территорию с меньшей детализацией.

Как показано на этом изображении, масштабы карты могут быть выражены в виде словесного утверждения, в виде дроби или соотношения и, наконец, в виде графической или линейной шкалы.Такие масштабные выражения можно использовать для определения расстояния между любыми объектами на основе преобразования соответствующего измерения расстояния на карте.

Словесная шкала:

«1 сантиметр на карте соответствует 500 м на земле» — словесная шкала. Очевидно, что здесь расстояние в 1 см на карте соответствует 500 м на поверхности земли. Итак, если вы планируете маршрут с общим расстоянием 22 см на карте, это будет означать, что вы будете путешествовать (22 см x 500 м) / 1 см = 11000 м или 11 км по земле.

Репрезентативная фракция (RF) — дробная шкала — шкала соотношений:

1: 50000 представляет масштаб карты в виде математического отношения или дроби, таким образом, масштаб соотношения имен или дробный масштаб. 1: 50000 также может отображаться как 1/50000. Здесь такой масштаб означает, что одна единица измерения на карте равно 50000 таких же единиц на земле. Такой единицей может быть что угодно, например, сантиметр, метр, футы, дюймы, длина вашего пальца, половина длины карандаша и т. Д.Также мы можем сказать, что любое расстояние на карте составляет 1/50000 от его истинного значения на земле. Следовательно, 1 см на карте равен 50000 см на земле, то есть 1 см на карте равен (50000 см x 1 м) / 100 см = 500 м или 0,5 км на земле. Опять же, маршрут длиной 22 см на карте может быть рассчитан как равный 22 x 50000 см = 1100000 см на земле или (1100000 см x 1 м) / 100 см = 11000 м.

Барная шкала — Графическая шкала — Линейная шкала:

Гистограмма, также известная как масштабная линейка, линейная шкала или графическая шкала, визуально показывает взаимосвязь между расстояниями на карте и реальным миром.Обычно сбоку от карты отображается более одной шкалы, в каждой из которых используются разные единицы измерения. Чтобы измерить расстояние на Google Maps, вы можете использовать шкалу шкалы в углу карты. Длина шкалы и числа корректируются при увеличении или уменьшении масштаба карты. Чтобы увидеть пример измерения расстояний с использованием линейчатой ​​шкалы, проверьте расчет уклона по сечению горизонтальных линий.

Зная дробный масштаб карты, масштабную линейку инженера или архитектора можно использовать для определения расстояний до земли напрямую, без вышеуказанных математических вычислений.Линейки могут быть представлены как в метрических, так и в английских единицах измерения. Многие компасы имеют аналогичную линейку на опорной пластине. Определение расстояний до извилистых объектов, таких как тропы или реки, может оказаться сложной задачей и потребовать много времени при использовании объекта с прямыми краями, например линейки; в таких случаях вы можете использовать веревку и разместить ее на карте по длине объекта, а затем поместить веревку рядом со шкалой для прямого измерения (или измерить ее длину линейкой).

Вы можете удобно измерить расстояния между любыми двумя точками на топографических картах или базовых картах Google Maps с помощью инструмента расстояния и пеленга в Geokov Map Maker.Просто введите координаты (широта / долгота или UTM) точек и выберите желаемую единицу измерения расстояния. В качестве альтернативы инструмент линии в Map Maker можно использовать для рисования линии вдоль объекта или между точками; длина линии (расстояние) будет отображаться в легенде слева от карты.

Мелкомасштабные и крупномасштабные карты

Как упоминалось выше, карты бывают разных масштабов. Карты большого и малого масштаба можно различать с помощью дробных или пропорциональных выражений.Карта, покрывающая большую территорию (например, страну или штат) с мелким масштабом, является картой малого масштаба (например, 1: 1000000), тогда как карта, охватывающая меньшую область (город) с крупной частью, является крупномасштабной картой ( например, 1: 10000). В большинстве случаев сравнение крупномасштабных и мелкомасштабных карт может быть относительным. Например, карта 1: 250000 имеет меньший масштаб, чем карта 1: 50000. Если запутались, просто проведите деление: 1/250000

При работе с цифровыми картами размер карты во время печати может быть изменен таким образом, чтобы она соответствовала странице.Размер цифровой карты также может быть изменен при сохранении ее в другом формате (например, jpg, png, pdf). Та же проблема возникает, когда бумажная карта воспроизводится путем ксерокопирования. Обратите внимание, что в таких ситуациях исходный масштаб соотношения (или вербальный масштаб) карты больше не будет точным. Однако преимущество шкалы шкалы состоит в том, что она будет сжиматься или расширяться в соответствии с картой в случае любого изменения размера и, следовательно, останется точным представлением масштаба карты. Кроме того, разные разрешения мониторов и уровни масштабирования делают ненадежными соотношения / вербальные масштабы цифровых карт.

Еще один момент, заслуживающий внимания, заключается в том, что, хотя вы можете просматривать цифровую карту в любом масштабе, увеличивая / уменьшая масштаб на экране компьютера, вы должны отметить, что когда карта создается в определенном масштабе с определенным уровнем точности (или error), изменение его масштаба не повлияет на исходный уровень точности. Например, при увеличении масштаба топографической карты 1: 50000 так, чтобы ее масштаб изменился на 1: 25000 или 1: 10000, уровень точности карты останется на исходном уровне, разработанном для карты 1: 50000.Другими словами, ваша увеличенная карта (до масштаба 1: 10000) не будет иметь такой же уровень точности, как первоначально опубликованная карта 1: 10000.

Масштаб карты

— География Царства

Карты — это графическое изображение мира или его части.

Карты представляют собой сжатые версии реального мира, что означает, что большой участок земли воссоздается на меньшем листе бумаги или цифровом файле.

Карты представляют собой отображение некоторых географических объектов мира.Карта: карта международных гидрологических исследований, Геологическая служба США, общественное достояние.

Отношение между реальным размером географического объекта и его репрезентативным объектом на карте называется масштабом.

Масштаб часто представляет собой соотношение между размером реального мира и размером в единицах измерения на карте.

Как масштаб отображается на карте

Существует три основных способа указания масштаба на карте: графическое изображение (или столбик), словесное выражение и репрезентативная дробь (RF).

Барные весы

Гистограммы показывают масштаб в графическом формате. Фактическая длина шкалы показывает, что она представляет в реальных единицах измерения.

В приведенном ниже примере шкала шкалы показывает расстояние на карте, которое представляет десять километров или чуть меньше шести миль.

Отображение масштаба с использованием графического масштаба.

Масштаб также может быть представлен устно или в текстовом формате.

Вербальная шкала

Например, словесный масштаб 1 ″ = 100 ′ означает, что один дюйм измеренной карты представляет собой 100 футов на земле.

Эта карта, подготовленная Бюро переписи населения штата Оклахома, включает вербальный масштаб карты.

Базовая карта штата Оклахома подготовлена ​​США. Бюро переписи населения. Отдел географии. Библиотека Конгресса, общественное достояние.

Эту декоративную вербальную карту масштаба можно найти на карте города Вашингтон 1796 года.

Масштаб карты. Из: Карта части города Вашингтон, на которой показано расположение особняка, могильного двора и зданий, принадлежащих г.Нотли Янг: первоначальный владелец этой части города, 1796 год. Библиотека Конгресса.

Представитель фракции

Этот тип представления шкалы визуально очень похож на репрезентативную дробь (RF). Однако репрезентативная фракция позволяет избежать использования единиц при определении масштаба карты.

Например, масштаб RF 1: 100 означает, что каждая единица на карте равна сотне таких же единиц на земле.

В сопоставимых терминах шкала RF 1: 1,200 такая же шкала, как словесная шкала 1 ″ = 100 ′ .

Набор масштабов карты из 7,5-минутной топографической карты USGS, показывающий репрезентативную долю (RF) и три различных шкалы для различных метрических и стандартных единиц.

Крупномасштабные и мелкомасштабные карты

Карты можно охарактеризовать по разнообразию масштаба.

Карты, которые показывают большую географическую область по сравнению с относительным размером карты, известны как карты малого масштаба. Малый масштаб указывает на то, насколько мала дробь.

Гора Рейнир в Вашингтоне показана на топографических картах Геологической службы США с разным масштабом.Источник: Геологическая служба США, общественное достояние.

Карта, показывающая весь мир, будет считаться картой малого масштаба, тогда как карта, показывающая окрестности, будет считаться картой большого масштаба.

Мелкомасштабные карты, как правило, показывают более крупную географическую область, а менее подробные и крупномасштабные карты показывают меньшую географическую область с большей детализацией.

В приведенном ниже примере на мелкомасштабной карте района Чикаго показаны только основные транспортные маршруты и реки. На крупномасштабной карте доступно гораздо больше деталей, таких как все улицы, следы зданий, направление уличного потока и усиленная маркировка большего количества объектов.

Мелкомасштабная карта, показывающая Чикаго (верхняя карта), и крупномасштабная карта, показывающая окрестности в Чикаго (нижняя карта).

Часы: Масштаб карты

Связанные ресурсы

Поделиться:

Как читать топографическую карту — журнал Scout Life

Когда вы планируете поход, расстояние, которое вы пройдете, — это только половина дела. Вам также необходимо знать, придется ли вам подниматься по холмам и по какой местности вам предстоит путешествовать.

Топографические карты — вот ответ. Они показывают вам форму земли.

Обычные дорожные карты просто указывают местоположение. Обычно их легко вычислить. Топографические карты дают трехмерное изображение тропы, показывая холмы и долины, скалы и поляны.

Чтобы научиться читать топографические карты, нужно немного попрактиковаться. Вот несколько советов.

ПОНИМАНИЕ МАСШТАБА КАРТЫ

Масштаб — это соотношение между расстоянием на карте и расстоянием на земле.Это соотношение, например 1:24 000, что означает, что один дюйм на карте равен 24 000 дюймов (2000 футов) на земле. Чем больше второе число, тем меньше масштаб. Чем меньше масштаб, тем меньше деталей на карте.

Крупномасштабные карты (обычно 1:10 000 или 1:24 000) лучше всего подходят для пеших прогулок и гребли на каноэ, когда вы не преодолеете большие расстояния. Их легче читать, чем мелкомасштабные карты, но они покрывают меньшую площадь. Требуется четыре карты 1: 62 500 (где один дюйм равен примерно одной миле), чтобы покрыть ту же территорию, что и карта 1: 250 000 (один дюйм равен примерно четырем милям).

КАК ПРОЧИТАТЬ КОНТУРНЫЕ ЛИНИИ

Посмотрите на карту Лысой горы на скаутском ранчо Филмонт. Коричневые линии — это контурные линии. Они показывают форму земли и ее высоту над уровнем моря. Контурные линии выглядят сложными, но это не так — если вы знаете правила.

Правило 1: Линии соединяют точки одинаковой высоты. Вы идете в гору или под гору, когда переходите с одной линии на другую. Чем ближе линии друг к другу, тем круче холм.Обратите внимание, насколько близко друг к другу расположены контурные линии Лысой горы на карте и насколько крутой она видна на фотографии.

Правило 2: Каждая контурная линия образует окружность. Маленькие круги появляются у вершин холмов и гор. Более крупные круги, которые могут охватывать несколько карт, обозначают долины или прерии.

Правило 3: Интервал контура — это расстояние по вертикали между линиями контура. Его значение в футах или метрах указано на каждой карте. Каждая пятая контурная линия на карте пронумерована и имеет более темный цвет.

Правило 4: Закрытый конец (вершина буквы «V») линии указывает вверх по потоку. Это касается и ручьев, и сухих оврагов. Прежде чем плыть на каноэ или байдарке по реке, проверьте направление V. Неправильный выбор здесь, и вы пойдете против течения!

ЗАПОМНИТЬ СИМВОЛЫ НА КАРТЕ

На карте более 100 символов. Вот несколько распространенных.

Для получения дополнительных символов загрузите бесплатный буклет Геологической службы США «Символы топографической карты».

КАК НАПРАВЛЯТЬ КАРТУ

Теперь, когда вы можете читать карту, вам нужно знать, где вы находитесь.

Сначала сориентируйте карту. Поверните его так, чтобы символ магнитного севера на карте указывал в том же направлении, что и стрелка компаса. То, что вы видите на земле, будет соответствовать вашей карте.

Щелкните здесь, чтобы получить дополнительные советы и рекомендации по использованию компаса.

Следите за временем и расстоянием. Если вы запутались, немедленно остановитесь и изучите свою карту.

ТЕПЕРЬ ПРОВЕРЬТЕ СВОИ НАВЫКИ

Посмотрите на карту ниже. Совместите места 1, 2 и 3 с правильными фотографиями, сделанными из каждого места.Масштаб — 1:48 000, интервал изолиний — 80 футов.

(Ответы: нижняя левая фотография — 1; верхняя фотография — 2; нижняя правая — 3.)

Проверьте это!

Учебник по навыкам карты | Блог о травоядных на открытом воздухе

У вас есть туристическая карта. Ты умеешь это читать?

Умение читать топографическую карту — важный навык для навигации по отдаленной местности.Убедитесь, что вы знаете, как следовать топографической карте перед походом, особенно если вы планируете находиться в отдаленной местности.

Здесь мы рассмотрим основы и предоставим несколько онлайн-источников для поиска топографических карт для пеших прогулок. Мы также представим некоторые внешние сайты, которые более подробно обучают навыкам карты и ориентированию.

Пример топографического профиля

Что такое топографическая карта

Топографические карты отображают трехмерные взлеты и падения местности на двухмерной карте.На топографической карте показано поперечное сечение местности, известное как топографический профиль.

Если вы прорежете и отодвинете часть земли, и посмотрите на нее сбоку, поверхность будет топографическим профилем. В этом примере концентрический круг показывает профиль холма.

Топографические карты описывают форму местности и изображают как природные, так и важные антропогенные объекты. К ним относятся горы, долины, водные пути, плотины, дороги, границы и мосты.

Благодаря уровню детализации топографическая карта остается незаменимым инструментом для измерения и навигации по местности.

Элементы топографической карты Часть топографической карты USFS Toe River Valley в Северной Каролине

На топографической карте используются три основных фактора, которые помогут вам визуализировать местность и ориентироваться в ней:

  • Контурные линии
  • Контурные интервалы
  • Символы и цвета

Как только вы поймете, как расшифровывать и комбинировать эти элементы, вы не только станете более опытными в навигации по тропе, но и получите более точное представление об окружающей территории.Например, если у вас начинают болеть колени, а карта показывает подъемы на тропе впереди, вы можете посмотреть на топографическую карту альтернативную тропу с меньшим подъемом. А если вы ищете хорошее место для палатки, вы можете посмотреть на карту, чтобы найти более ровный участок.

Контурные линии

Коричневые контурные линии представляют форму и высоту или контуры земли. Контурные линии соединяют точки одинаковой высоты, поэтому высота остается постоянной, если вы физически следуете контурной линии.И если вы пересечете эти контурные линии, вы будете либо подниматься, либо спускаться.

  • Контурные линии напечатаны светло-коричневым цветом и представляют форму земли.
  • Каждые 5 -я строка представляет собой контур указателя, напечатанный темно-коричневым цветом. Они содержат высоту.

Контурные интервалы

Равный интервал между линиями контура — это интервал контура. В зависимости от местности этот интервал может изображать небольшой вертикальный подъем или большой вертикальный подъем.Например, в горной местности интервал изолиний в 100 футов будет указывать на подъем на 100 футов для каждой линии. Интервал изолиний определяется в области полей карты.

Чтобы определить высоту, обратите внимание на расстояние между горизонтальными линиями. Линии сближаются, когда есть крутой склон, представляющий подъем или спуск. Единственный способ определить, идет ли уклон вверх или вниз, — это посмотреть на номера отметок, напечатанные на контурных линиях указателя.Если числа увеличиваются, наклон идет вверх, что означает, что вы будете подниматься; если уменьшается, то спуск идет вниз, и вы будете спускаться.

  • Линии, расположенные близко друг к другу, указывают на крутой уклон. Будьте готовы подняться или упасть!
  • Линии, которые расположены очень близко друг к другу или соединяются, представляют собой обрыв.
  • Линии, расположенные на большом расстоянии друг от друга (или вообще не показанные), указывают на более ровную местность.

Символы и цвета

Элементы земли, созданные руками человека или природой, представлены цветными символами . См. Определение символов на полях карты. Большинство топографических карт используют стандартные цвета для обозначения следующих объектов:

Черный: искусственно созданных элементов, таких как тропы, железные дороги, границы дикой природы и дороги

Синий: Водные пути, такие как река, озеро, ручей или болото

Зеленый: Растительность или вырубленная растительность, например леса, виноградники и сады

Коричневый: Изолинии, отметки изолиний

Красный: Главные дороги, городская застройка и уникальные особенности

См. Полный список топографических обозначений

Шкала

Масштаб — это соотношение между расстоянием на карте и соответствующим расстоянием на земле.Масштаб представляет это соотношение в дробном формате. Например, масштаб 1:24 000 означает, что 1 единица измерения на карте равна 24 000 таких же единиц измерения на земле. Следовательно, масштаб 1:24 000 означает, что один дюйм на карте равен 24 000 дюймов (2 000 футов или 609,6 метра).

  • Масштаб карты указан на полях карты

Производится много карт разного масштаба. Геологическая служба США (USGS) предоставляет самые распространенные топографические карты в США.S. Это 7,5-минутный масштаб 1:24 000, где 1 дюйм означает 2 000 футов. Масштаб 1:25 000 является стандартом для стран, в которых используются метрические единицы, где 1 сантиметр = 0,25 километра. Другие распространенные масштабы включают масштаб 1: 100 000 и 1: 250 000.

  • Почему масштаб 1: 24 000 обозначается как 7,5 минут? Эти карты покрывают 4-стороннюю область, разделенную на четырехугольники, ограниченные двумя линиями высшей долготы и двумя линиями широты. На 7,5-минутной карте показана область размером 7.5 минут широты и 7,5 минут долготы, где 60 минут равны одному градусу угла.

Как правильно выбрать масштаб для туристической карты

Карты среднего масштаба (например, 1:24 000) покрывают меньшие области более детально, тогда как карты меньшего масштаба (например, 1: 250 000) покрывают большие области менее детально. Самое важное при выборе карты — это правильный масштаб. Убедитесь, что масштаб обеспечивает уровень детализации, необходимый для предполагаемого использования. Несколько примеров:

  • Масштаб 1: 250 000: 1 дюйм ~ 4 мили (менее детализировано; достаточно для движения к тропе)
  • Масштаб 1: 100 000: 1 дюйм ~ 1.6 миль (подробно; достаточно для планирования похода)
  • Масштаб 1:24 000: 1 дюйм ~ 2000 футов (более подробная информация; подходит для пеших прогулок по тропе)

Где взять нецифровые бумажные туристические карты

Ищите карты, напечатанные на прочном поли-художественном материале, который прочен на разрыв и водонепроницаем.

  • USFS — пешеходных маршрутов, созданных Лесной службой США (USFS). Мы были чрезвычайно впечатлены точностью этих карт, путешествуя по лесам в штате Северная Каролина.Найдите карты USFS.
  • Иллюстрированные маршруты — пешеходные маршруты, составленные National Geographic Maps, охватывают многие национальные парки и лесные районы США. Мы считаем, что карты лесов, созданные Лесной службой США (USFS), более точны для пеших прогулок по территории национальных лесов. В случаях, когда карты USFS не существуют или устарели, Trails Illustrated является подходящей альтернативой. Найдите маршруты с иллюстрированными картами.
  • Earthwalk Press — пешеходные маршруты, созданные рейнджерами из системы национальных парков.Карты содержат полезную информацию о тропах и кемпингах в национальных парках США. К ним относятся хребет Винд-Ривер, Гранд-Каньон, Маунт-Рейнир, Гранд-Тетон, Йеллоустон и Северная Калифорния. Earthwalk Press часто охватывает районы, для которых не существует других туристических карт.
  • Tom Harrison Maps — топографические карты туристических районов штата Калифорния. Найдите Карты Тома Харрисона.
  • Mytopo, где вы можете заказать стандартные карты или создать собственные карты нужного размера и масштаба.

Источники для планирования и навигации по маршрутам

  • Геологическая служба США 1: 24,000 — предлагает несколько топографических карт для пеших прогулок, которые обеспечивают прекрасную детализацию, но часто покрывают только небольшие участки леса. Менее подробные карты USGS лучше подходят для планирования походов. Многие карты смещены на север, поэтому карта умещается на странице, что может вызвать путаницу во время пеших прогулок. Топографические карты USGS не смещаются на север. Север всегда находится вверху карты. Карты доступны для бесплатной распечатки.Найдите карты USGS.
  • DeLorme Road Atlas & Gazetteers by State — Эти топографические атласы обеспечивают превосходную точность для проезда к тропам, и мы обнаружили многочисленные живописные маршруты и старые лесозаготовительные дороги, изучая эти карты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
