Главгосэкспертиза отвечает изыскателям

3 Августа 2017

Главгосэкспертиза отвечает изыскателям

Владимир Коновалов
Главный специалист отдела инженерных изысканий Управления строительных решений Главгосэкспертизы России

Следует отметить, что значительная часть представленных на рассмотрение в Главгосэкспертизу России вопросов вызвана несовершенством нормативно-технической базы инженерных изысканий и внутренними противоречиями, заложенными в нормативных документах, разработанных в разное время различными организациями без должного согласования друг с другом некоторых спорных аспектов. Перед официальным утверждением каждый из этих документов прошел через всеобщее обсуждение изыскательским сообществом, в процессе которого каждая заинтересованная организация имела возможность внести необходимые с её точки зрения исправления и дополнения, причем Главгосэкспертиза России, исходя из установленного для неё законом круга обязанностей, в таком обсуждении участие принимать не могла.

Таким образом, разъяснение спорных моментов, возникающих при выполнении изысканий в рамках действующих нормативных документов, в первую очередь является обязанностью их авторов. На долю Главгосэкспертизы России в процессе своей деятельности остаётся трактовка неоднозначных нормативных положений, исходя из требований к результатам инженерных изысканий, их достоверности и достаточности для проектирования в целях обеспечения безопасности зданий и сооружений, сформулированных в основополагающих документах (ФЗ №384 «Технический регламент о безопасности зданий и сооружений», Градостроительный кодекс РФ и др.) с учётом индивидуальных особенностей каждого отдельно рассматриваемого объекта.

В соответствии с п.4 «Положения об организации и проведении государственной экспертизы проектной документации и результатов инженерных изысканий», утвержденного Постановлением Правительства Российской Федерации от 5 марта 2007 г. №145, организация по проведению государственной экспертизы не вправе участвовать в осуществлении архитектурно-строительного проектирования и (или) инженерных изысканий, в том числе и в оказании консультационных услуг.

Тем не менее, Вашему вниманию предлагаются комментарии по ряду интересующих Вас вопросов, которые не следует рассматривать как официальные, окончательные и применимые ко всем без исключения случаям, возникающим в изыскательской практике.

1. ВОПРОС

От изыскателей нередко приходится слышать, что при проверке результатов инженерно-геологических изысканий эксперты могут высказать замечания к проекту, что ставит подрядчика в неловкое положение перед заказчиком, т.к. по сути к геологии замечаний нет, а в договорных обязательствах прописана ответственность до прохождения экспертизы. В каких ситуациях такое возможно, с чем связаны подобные случаи и правомерны ли действия экспертов в таких ситуациях?

ОТВЕТ

Согласно п.1 статьи 15 ФЗ №384 «Технический регламент о безопасности зданий и сооружений», результаты инженерных изысканий должны быть достоверными и достаточными для установления проектных значений параметров и других проектных характеристик здания или сооружения, а также проектируемых мероприятий по обеспечению его безопасности.

Установление достоверности и достаточности результатов инженерных изысканий для принятия проектных решений экспертом-геологом возможно лишь при одновременном его ознакомлении с некоторыми разделами проектной документации (в частности разделов «Конструктивные и объёмно-планировочные решения», «Схема планировочной организации земельного участка» и др.). Установление достоверности и достаточности результатов инженерных изысканий для принятия проектных решений экспертом-геологом возможно лишь при одновременном его ознакомлении с некоторыми разделами проектной документации (в частности разделов «Конструктивные и объёмно-планировочные решения», «Схема планировочной организации земельного участка» и др.).

Таким образом, замечания, сформулированные экспертом-геологом на основании выявленного несоответствия результатов инженерных изысканий принятым проектным решениям, являются не только обоснованными и правомерными, но и необходимыми с точки зрения обеспечения безопасности зданий и сооружений.

А неловкость положения, в которое подрядчик якобы попадает перед заказчиком в таких случаях, легко устраняется тесными рабочими контактами между ними с участием проектно-конструкторских организаций в ходе проведения изысканий и проектирования, что отражено в обязательных к применению пунктах 4.13, 4.17 СП 47.13330.2012 «Инженерные изыскания для строительства. Основные положения». Актуализированная редакция СНиП 11-02-96», где говорится о возможности внесения изменений и дополнений в инженерные изыскания в случае корректировки проектных решений.

2. ВОПРОС

На сегодняшний день нормативная документация, используемая инженерами-геологами в работе, делится на обязательную и добровольного применения. Кроме того, действуют отдельные нормы и инструкции, например, «Инструкции по инженерно-геологическим и геоэкологическим изысканиям по г. Москве». В документах существуют разногласия. Каковы требования к нормативной документации, используемой в работе? На какие документы следует опираться, чтобы избежать замечаний?

ОТВЕТ

Согласно части 5 статьи 49 Градостроительного кодекса Российской Федерации, предметом государственной экспертизы являются оценка соответствия проектной документации требованиям технических регламентов и результатам инженерных изысканий, выполненных для ее подготовки, а также оценка соответствия результатов инженерных изысканий требованиям технических регламентов.

На основании изложенного, с учетом части 5 статьи 3 и части 2 статьи 5 Федерального закона от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений», проектная документация и результаты инженерных изысканий в ходе проведения государственной экспертизы проверяются на соответствие требованиям следующих документов:

• национальных стандартов и сводов правил, в соответствии с Постановлением Правительства РФ №1033 от 26.12.2014;
• документов в области стандартизации, включенных в Перечень, утвержденный приказом Росстандарта №1650 от 25.12.2015 – в случае, если для подготовки проектной документации и (или) результатов инженерных изысканий применялись требования документов, включенных в указанный Перечень;
• иных технических регламентов, а также нормативных правовых актов Российской Федерации и нормативных документов федеральных органов исполнительной власти (до вступления в силу в установленном порядке технических регламентов по организации территории, размещению, проектированию, строительству и эксплуатации зданий, строений, сооружений) – в части, не противоречащей требованиям Федерального закона «Технический регламент о безопасности зданий и сооружений».

Согласно части 8 статьи 6 Федерального закона «Технический регламент о безопасности зданий и сооружений» в случае, если для подготовки проектной документации требуется отступление от требований национальных стандартов и сводов правил, соответствующим положениям Постановления Правительства РФ №1033 от 26.12.2014, недостаточно требований к надежности и безопасности, установленных указанными стандартами и сводами правил, или такие требования не установлены, подготовка проектной документации и строительство здания или сооружения осуществляются в соответствии со специальными техническими условиями, разрабатываемыми и согласовываемыми в порядке, установленном приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 15.04.2016 № 248/пр (далее – СТУ). В случае, если для проведения государственной экспертизы представлена проектная документация, разработанная на основании СТУ, то такая проектная документация оценивается на соответствие требованиям соответствующих СТУ.

3. ВОПРОС

Иногда при проверке материалов инженерно-геологических изысканий, выполненных согласно СП 47.13330.2012, изыскатели получают замечания о несоответствии их работы СП 22.13330.2011, область применения которого — проектирование оснований вновь строящихся и реконструируемых зданий и сооружений. В каких ситуациях такое возможно, с чем связаны подобные случаи и правомерны ли замечания экспертов в таких ситуациях?

ОТВЕТ

Ограничивать область применения СП 22.13330.2011 «Основания зданий и соо¬ружений. Актуализированная редакция СНиП 2.02.01-83*», как и многих других, так называемых, проектных сводов правил (СП 14.13330.2014 «Строительство в сейсмических районах», СП 24.13330.2011 «Свайные фундаменты» и др.) проектно-конструкторской деятельностью совершенно неприемлемо, поскольку они хоть напрямую и не относятся к инженерным изысканиям, но содержат в своём составе требования к изысканиям, в том числе и обязательные.

Ограничивать область применения СП 22.13330.2011 «Основания зданий и соо­ружений. Актуализированная редакция СНиП 2.02.01-83*», как и многих других, так называемых, проектных сводов правил (СП 14.13330.2014 «Строительство в сейсмических районах», СП 24.13330.2011 «Свайные фундаменты» и др.) проектно-конструкторской деятельностью совершенно неприемлемо, поскольку они хоть напрямую и не относятся к инженерным изысканиям, но содержат в своём составе требования к изысканиям, в том числе и обязательные.

Возможность и необходимость применения тех или иных нормативных положений, содержащихся в указанных документах, при изысканиях для проектирования конкретного объекта оценивается экспертами на основании комплексного анализа целого ряда аспектов (идентификационные признаки и характеристики проектируемого объекта, сложность инженерно-геологических условий территории и факторы, её определяющие и др.) с учётом перечней национальных стандартов и их частей, утверждённых Постановлениями Правительства РФ №1033 от 26. 12.2014, №365 от 30.03.2015 и приказом Росстандарта №1650 от 25.12.2015.

4. ВОПРОС

На сегодняшний день действующие нормативные документы по-разному регламентируют необходимое количество испытаний грунтов. Так, согласно СП 22 п.5.3.17 требуется «…не менее десяти для физических характеристик И не менее шести — для механических характеристик». СП 47 п.6.3.5 ссылается на ГОСТ 20522-2012 п.4.10 которого говорит о минимальном числе определений в количестве 6 опытов (не разделяя на физические или механические). СП 11-105-97 ч.1 п.6.15 так же говорит о минимальном количестве образцов 6 штук (не разделяя на физические или механические). А чуть ниже в том же СП 11-105-97 ч.1 п.7.16, говорится: «…в количестве не менее 10 характеристик состава и состояния грунтов ИЛИ характеристик механических свойств грунтов (т.е. достаточно 10 физических характеристик, без механических свойств, которые выбираются по региональным таблицам). Какими документами и в каких случаях следует руководствоваться изыскателям, чтобы не получить замечания в экспертизе?

ОТВЕТ

В данном случае, очевидно, следует исходить из различной значимости перечисленных в вопросе пунктов нормативных документов, определяемой перечнем национальных стандартов и их частей, утверждённым Постановлениями Правительства РФ №1521 от 26. 12.2014 года и №1033 от 26.12.2014, где в качестве обязательного к применению указан только п.5.3.17 СП 22.13330.2011 «Основания зданий и соо­ружений. Актуализированная редакция СНиП 2.02.01-83*» («…не менее десяти для физических характеристик и не менее шести — для механических характеристик»).

Из пункта 6.3.5 СП 47.13330.2012 «Инженерные изыскания для строительства. Основные положения». Актуализированная редакция СНиП 11-02-96», о котором говорится в заданном вопросе, вышеуказанным перечнем к обязательным отнесён только последний абзац, регламентирующий классификацию грунтов согласно ГОСТ 25100-2011.

5. ВОПРОС

Еще одно противоречие в нормативных документах связано с обработкой данных статического зондирования. Согласно СП 47.13330.2012 приложение И, табл. И.5 «Грунты ледникового комплекса невозможно обрабатывать по данным статического зондирования». Между тем, согласно МГСН 2.07-01, приложение «Б», табл. 3 — можно! Как быть изыскателям в этой ситуации?

ОТВЕТ

Действительно, в приложении И СП 47. 13330.2012 присутствует указание о неприменимости приведённых в нём корреляционных зависимостей к обработке результатов испытаний статическим зондированием грунтов ледникового комплекса. Изыскательская практика подтверждает это ограничение, поскольку в таком случае результаты получаются в значительной степени заниженными. Этот раздел рассматриваемого свода правил следует признать в недостаточной мере проработанным, и вопрос должен быть обращён в первую очередь к разработчикам данного нормативного документа и к изыскательскому сообществу, участвовавшему в его обсуждении.

Следует отметить, что указанное приложение И позиционировано в составе СП 47.13330.2012 как «рекомендуемое» и не перечислено в перечне национальных стандартов и их частей, утверждённом Постановлениями Правительства РФ №1521 от 26.12.2014 и №1033 от 26.12.2014, в качестве обязательного к исполнению.

В рассматриваемом случае использование корреляционных зависимостей, приведённых в МГСН 2. 07-01 «Основания, фундаменты и подземные сооружения», имеющих статус действующих (актуальных) и зарегистрированных Госстроем России как ТСН 50-304-2001 г.Москвы, можно признать допустимым. Согласно п.4.15 СП 47.13330.2012, в процессе изысканий допускается применение нестандартизированных технологий (методов) при приведении соответствующего обоснования в разделе «Особые условия» программы изыскательских работ.

6. ВОПРОС

Каким нормативным документом руководствоваться при изысканиях под BJI и на какой стадии следует проводить изыскания под опоры, согласно действующему законодательству?

ОТВЕТ

Нормативные требования к изысканиям для проектирования ВЛ приведены в составе СП 47.13330.2012 в разделе 6.3 «Инженерно-геологические изыскания для подготовки проектной документации» в пунктах 6.3.22-6.3.31, посвящённым изысканиям для проектирования линейных объектов. Кроме этого, пункт 6.3.22 того же свода правил декларирует необходимость в этих случаях учитывать требования нормативных документов по видам проектируемых сооружений.

7. ВОПРОС

Определяет ли СП 47.13330 требования к работам в районе распространения многолетнемерзлых грунтов? Если нет, в каких случаях нужно пользоваться таблицей 6.4, а в каком таблицами 7.2 СП 11-105-97 4.1, СП 11-105-97 ч.4, если в техническом задании присутствуют ссылки на оба нормативных документа (47.13330 и 11-105-97)?

ОТВЕТ

СП 47.13330.2012, как следует из его названия и содержания пункта 1.1 данного документа, устанавливает общие требования и правила выполнения инженерных изысканий.

Если в задании на инженерно-геологические изыскания присутствуют ссылки на нормативные документы, в которых приведены противоречащие друг другу положения, заказчик обязан дополнительно к перечню предполагаемых к использованию нормативных документов дать исполнителю указания, в каких частях и применительно к каким аспектам инженерных изысканий их следует применять. Исходя из нормативных положений, приведённых в п. 6.6 рассматриваемого свода правил, при выполнении инженерно-геологических изысканий допускается использовать ряд сводов правил, не включённых в перечни национальных стандартов и их частей, утверждённые Постановлениями Правительства РФ №1521 от 26.12.2014, №1033 от 26.12.2014, №365 от 30.03.2015 и приказом Росстандарта №1650 от 25.12.2015, в том числе и СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть IV. Правила производства работ в районах распространения многолетнемёрзлых грунтов», имеющий статус действующего (актуального) нормативного документа.

Если в задании на инженерно-геологические изыскания присутствуют ссылки на нормативные документы, в которых приведены противоречащие друг другу положения, заказчик обязан дополнительно к перечню предполагаемых к использованию нормативных документов дать исполнителю указания, в каких частях и применительно к каким аспектам инженерных изысканий их следует применять. Причём при выборе того или иного нормативного документа (или его частей) необходимо исходить из требований к результатам инженерных изысканий, их достоверности и достаточности для проектирования в целях обеспечения безопасности зданий и сооружений, сформулированных в основополагающих документах (ФЗ №384 «Технический регламент о безопасности зданий и сооружений», Градостроительный кодекс РФ и др. ) с учётом особенностей каждого отдельно взятого объекта.

8. ВОПРОС

Является ли соблюдение НД из перечней №1521 и №1650 гарантией положительного заключения Главгосэкспертизы? И если два разных НД противоречат друг другу, является ли присутствие одного из этих документов в соответствующих перечнях определяющим фактором при определении правильности предоставленной технической документации?

ОТВЕТ

Вопрос поставлен некорректно. Простое формальное соблюдение нормативных документов, входящих в указанные перечни, не может служить гарантией положительного заключения экспертизы любого вида, поскольку в данных перечнях представлены очень разные документы, и применение, например, СП 39.13330.2012 «Плотины из грунтовых материалов» к изысканиям для метрополитенов, не приведёт ни к какому положительному результату. Кроме того, как уже говорилось выше, отдельными положениями указанных в этих перечнях нормативных документов допускается в ряде случаев применение и иной нормативно-технической базы.

Гарантией успешного выполнения инженерных изысканий может служить только использование всего комплекса действующих нормативных документов, опираясь на требования к результатам инженерных изысканий, их достоверности и достаточности для проектирования в целях обеспечения безопасности зданий и сооружений, приведённые в ФЗ №384 «Технический регламент о безопасности зданий и сооружений», Градостроительный кодекс РФ и других нормативно-правовых актах, применительно к особенностям каждого отдельно взятого объекта.

9. ВОПРОС

Имеет ли право эксперт (или, наоборот, изыскатель) при написании замечаний (либо ответе на них) ссылаться на ранее выполненные изыскания на объекте?

ОТВЕТ

Эксперт при составлении экспертного заключения оперирует исключительно представленными в экспертную организацию результатами выполненных инженерных изысканий. Эксперт при составлении экспертного заключения оперирует исключительно представленными в экспертную организацию результатами выполненных инженерных изысканий. В том случае, когда для установления достоверности и достаточности результатов инженерных изысканий представленных инженерно-геологических материалов недостаточно, в соответствии с п.17 «Положения об организации и проведении государственной экспертизы проектной документации и результатов инженерных изысканий», утвержденного Постановлением Правительства Российской Федерации от 5 марта 2007 г. №145, организация по проведению государственной экспертизы вправе дополнительно истребовать от заявителя предоставления расчетов конструктивных и технологических решений, используемых в проектной документации, а также материалов инженерных изысканий (в том числе архивных).

Исполнитель инженерных изысканий, согласно п.6.7.1 47.13330.2012, обязан в составе технического отчёта по результатам инженерно-геологических изысканий представить геологические и инженерно-геологические разрезы, колонки или описания горных выработок, таблицы и графики лабораторных определений показателей свойств грунтов и химического состава подземных вод с результатами их статистической обработки, таблицы результатов геофизических и полевых исследований грунтов, стационарных наблюдений и других работ (в том числе по материалам изысканий прошлых лет и другим источникам), достоверность которых будет установлена экспертной организацией в числе прочих материалов, представленных для экспертной оценки.

Примечание

Следует отметить, что в ближайшее время (с 01.07.2017 г.) вводится в действие новый СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения», серьёзным образом отличающийся от ныне действующего и не входящий ни в один из официально утверждённых перечней национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной или добровольной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений».

Источник: Geoinfo.ru

1 июня 2017

Инженерно-геологические изыскания для строительства в Москве

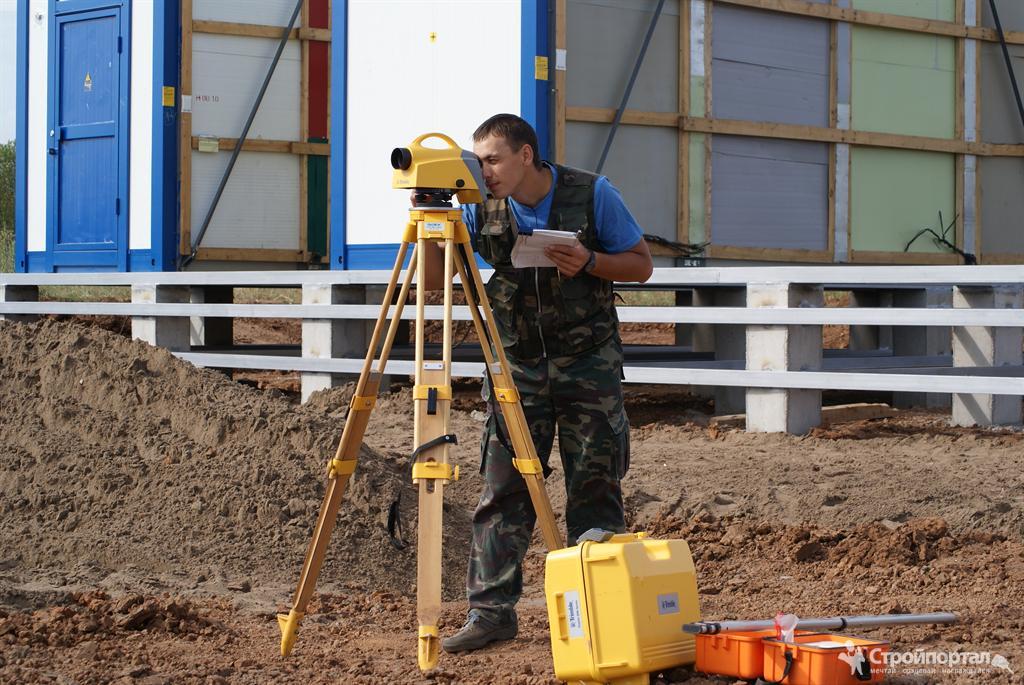

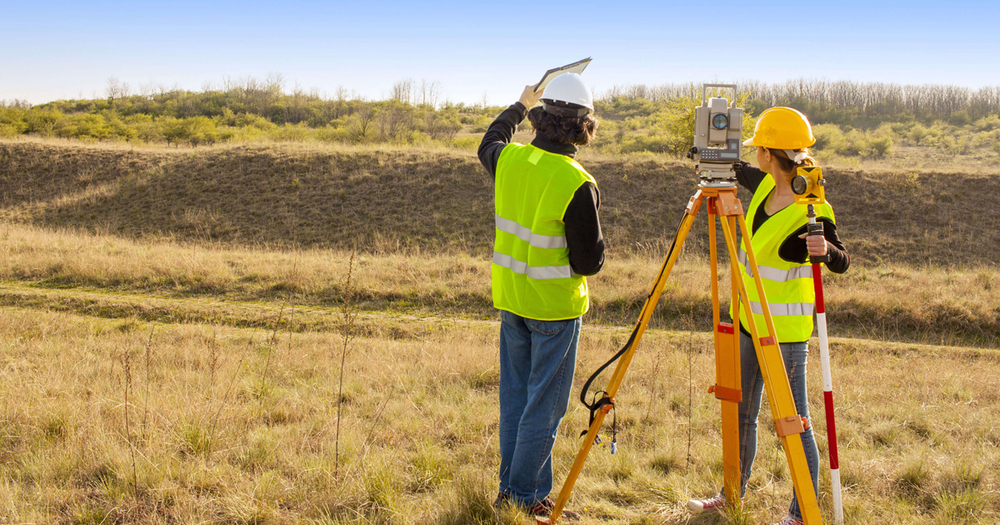

1. Работы в составе инженерно-геодезических изысканий

1.1. Создание опорных геодезических сетей

Формирование геодезической разбивочной сети в пределах строительной площадки возможно выполнить несколькими способами. В случае промышленных объектов, особенно крупных, формируют сетку из квадратов со стороной либо 100, либо 200 метров. На мелких участках в качестве основы геодезических сетей применяются полигонометрические ходы. При таком варианте проще измерять расстояния между пунктами и углы внутри сети.

В любом выбранном случае все сети объединяет поэтапное построение. Инженерно геологические изыскания — состав работ:

• Разработка проекта. Этот этап включает изучение материалов на стройплощадке, изыскания, устанавливается необходимая для работы точности и масштабность, вычисляется смета.
• Предварительные исследования. Данный этап из изучения местности и вычисления необходимого типа и количества геопунктов.
• Закрепление всех точек сети на местности.
• Геодезическая съемка.
• Обработка результатов

1.2. Геодезические наблюдения за деформациями и осадками зданий и сооружений, движениями земной поверхности и опасными природными процессами

Геодезические наблюдения за осадками и деформациями сооружений должны в обязательном порядке проводиться как за строящимися, так и находящимися в эксплуатации сооружениями, а особенно в случаях нахождения объекта строительства на территории с природными или техноприродными процессами, которые могут повлиять на безопасность эксплуатации или строительства сооружений.

Данные наблюдения проводятся в целях:

• Замеры величин деформаций, их соотношения с расчетами
• Выяснения причин возникновения опасных деформаций
• Вычисление характеристик устойчивости фундамента и основание будущих строений

1.3. Создание и обновление инженерно-топографических планов в масштабах 1:200 — 1:5000, в том числе в цифровой форме, съемка подземных коммуникаций и сооружений

Стандарты топографической съемки включают в себя масштабы: 1:100; 1:200; 1:500; 1:1000. Это наиболее распространенные виды работ. Результатом подобной съемки будет геоподоснова (топографический план). План выполняется в цифровом и графическом виде. На данном плане отображают все искусственные объекты, растительность и перепады рельефа. Все элементы имеют стандартные условные обозначения.

В случае отсутствия, либо недостаточной полноты исполнительной съемки, осуществляется дополнительная съемка подземных коммуникаций. В таких случаях объектами съемок становятся:

• центры люков
• колодцы
• водоразборные колонки
• выходы на поверхность труб и кабелей
• коверы
• станции перекачки

1.4. Трассирование линейных объектов

При прокладке трубопроводов, автотрасс, линий электропередач или других коммуникаций есть необходимость согласовывать прокладку с уже проложенными коммуникациями и поиске инженерного решения для проектирования. Самым оптимальным решением для достоверного результата будет трассирования линейных объектов.

Данное изыскание дает возможность геодезистам принять во внимание все препятствия при прокладке кратчайших маршрутов.

1.5. Инженерно-гидрографические работы

Гидрографические изыскания – это работы, проводимые с земной поверхностью, находящейся под водой. Данные изыскания позволяют установить общий рельеф дна и точное русло водоема. Так же эти работы необходимо проводить для того, чтобы удостоверится в том, что основа строения не будет подмыта протекающей рядом рекой или не сползет как на подушке в ближайшее озеро.

1.6. Специальные геодезические и топографические работы при строительстве и реконструкции зданий и сооружений

К специальным работам можно отнести те, которые оказывают существенное влияние на безопасность объектов строительства. Работая рядом с газопроводом есть вероятность повредить его. Либо при реконструкции здания есть вероятность повредить какие-либо несущие опоры, что может негативно сказаться на его целостности.

Инженерно геологические изыскания для строительства в Москве

Это неотъемлемая часть инженерных изысканий для строительства, которые осуществляются при освоении территорий, выполнении проектных, строительных работ, а также при эксплуатации и ликвидации сооружений и зданий различного назначения.

Специалисты института «Транспроектинжиниринг» произведут комплексную оценку опасностей и рисков негативного влияния процессов при строительстве объектов с предоставлением полного технического отчета в установленные заказчиком сроки. Приемлемые цены геологических изысканий, соблюдение сроков выполнения геологических работ, грамотная оценка геологической ситуации и точное прогнозирование – это преимущества нашей компании, выгодно отличающие ее на рынке инженерных изысканий для строительства.

Инженерно-геологические исследования для строительства используются:

• для установления достоверных данных о состоянии и свойствах грунтов района застройки в современных условиях;
• для определения гидрогеологических процессов с прогнозированием возможных изменений геологии при взаимодействии возведенных объектов и окружающей среды.

Данный комплекс работ дает возможность получить полную картину состояния грунтов, что позволит в дальнейшем при проектировании и строительстве избежать многих сложностей, которые могут оказать кардинальное влияние на строящиеся объекты или уже возведенные.

Специалисты института «Транспроектинжиниринг» проводят инженерно-геологические изыскания в Москве и других регионах России, в том числе удаленных и труднодоступных.

Стоимость зависит от различных факторов, главными среди которых являются сложность условий района и объем изыскательских работ.

Состав работ по геологическим изысканиям включают в себя:

• комплекс работ по сбору и обработке данных геологических исследований грунтов оснований имеющихся на участке объектов;
• камеральную обработку материалов;
• прогнозирование возможных трансформаций инженерно-геологических условий участка и пр.

Как выполняются инженерно-геологические изыскания? – Бурмонтаж

В нашей области встречаются грунты различных типов, что играет немаловажную роль в строительной отрасли. Профессиональное выполнение инженерно-геологических исследований позволяет грамотно оценивать почву в районе строительства и решать многие другие сопутствующие вопросы.

В нашей компании Вы можете воспользоваться услугами квалифицированных специалистов в сфере геологии, а именно геологических инженерных изысканий по вполне доступным и разумным расценкам.

Основные задачи изысканий

При выполнении инженерно-геологических изысканий могут преследоваться следующие цели:

• Обоснование необходимости строительства определенного типа фундамента;
• Выяснение необходимой глубины погружения фундамента в почву;
• Определение габаритов несущих конструкций, располагающихся выше и ниже уровня земли;
• Прогнозирование изменений в текущей инженерно-геологической ситуации;
• Своевременное выявление опасных явлений, таких как оползни, подтопления и т.д.;

Оценка влияния, оказываемого возводимой конструкцией на располагающиеся поблизости здания и сооружения.

Проведение геологических и экологических изысканий обеспечивают существенную экономию денежных средств. Многие руководители отказываются от их проведения в процессе реализации проектов, рассчитывая на снижение затрат, но не принимая во внимание тот факт, что решение проблем, возникших в связи с ошибками и недоработками, обойдется впоследствии значительно дороже. Таким образом, выполнение геологических инженерных изысканий усилиями квалифицированных специалистов – это своеобразная страховка от будущих неприятностей.

Этапы инженерно-геологических изысканий

Аналогично любым другим типам инженерных изысканий, геологические включают в себя три основных этапа: подготовительный, полевой и камеральный.

Подготовительный этап инженерных изысканий

На данном этапе предусмотрены подготовка Технического задания на выполнение инженерно-геологических исследований определение их целей и предстоящего объема работ. Кроме того, выясняется стоимость проведения изысканий, а клиент может проконсультироваться с нашими сотрудниками по любым возникающим вопросам.

Выполнение непосредственно инженерных изысканий

Результаты геологических инженерных изысканий в обязательном порядке согласуются в государственной экспертизе. Согласование может быть существенно усложнено в случае наличия любых ошибок и неточностей, а также при недостаточном объеме представленной информации.

Соответственно, в процессе выполнения геологических инженерных изысканий наши специалисты гарантируют сбор всех требуемых материалов и максимально полное осуществление необходимых исследований, включая:

• Изучение содержащихся в архивах и фондах материалов, посвященных инженерно-геологическим изысканиям;
• Согласование выполнения всех планируемых работ;
• Осуществление гидрогеологических инженерных изысканий;
• Бурение скважин;
• Изучение находящегося в основании будущего строения грунта;
• Осуществление различных исследований грунта, включая статическое и динамическое зондирование, испытание штампом и проведение лабораторных анализов.

В процессе работы специалисты нашей компании применяют наиболее современное и высококачественное оборудование, включая буровые установки. Цена выполнения геологических инженерных изысканий всегда находится на доступном уровне.

Камеральная стадия

На данном этапе геологических инженерных изысканий выполняются следующие работы:

• Камеральная обработка данных, полученных на предшествующем этапе;
• Подготовка технического отчета;
• Проведение количественной оценки геологического риска;
• Получение от государственных инстанций оценки качества подготовленного отчета.

Особенно важными моментами при этом являются подготовка документации и ее согласование. Важно понимать, что правильность проведения геологических инженерных изысканий выражается не только в отсутствии претензий, предъявляемых органами контроля, но и в безопасности, надежности и долговечности возводимой конструкции.

Преимущества инженерно-геологических изысканий, выполняемых нашей компанией, выражаются в следующих факторах:

• Высокая квалификация и богатый практический опыт специалистов;
• Использование наиболее современного и эффективного оборудования;
• Демократичные расценки на выполнение геологических изысканий;
• Оперативное выполнение работ со строгим соблюдением оговоренных заранее сроков.

Проведение комплексных инженерных изысканий ТрансСтройИнжиниринг г. Уфа

​Комплексные инженерные изыскания – одна из основных и ключевых услуг, предоставляемых нашей компанией.
​За многие годы продуктивной работы мы накопили огромный опыт в выполнении всех видов инженерных изысканий.  Наша команда проводит инженерно-изыскательские работы на самых разнообразных объектах: на промышленных площадках, трубопроводном транспорте, электроэнергетике и многих других областях. Несмотря ни на что, мы всегда обеспечиваем высокое качество предоставляемых услуг, и строго соблюдаем сроки выполнения работ.

​Инженерно-геодезические изыскания.

Сотрудники нашей компании качественно и оперативно выполняют полный спектр работ в сфере картографии, геодезической и топографической деятельности. Для создания топографических планов мы активно применяем современные спутниковые приемники, оптимизированные, в том числе, для работы в режиме RTK. Благодаря наличию безотражательного режима и многих других современных и полезных опций, тахеометры, имеющиеся в распоряжении нашей компании, позволяют выполнять съемку с максимальной точностью и быстротой. Высокочувствительное трасспоисковое оборудование позволяет быстро и надежно осуществлять поиск большинства видов инженерных коммуникаций. При этом наша компания способна выполнять работы в любых географических широтах и при полном отсутствии дорожной сети.

​Инженерно-геологические изыскания.

Обращаясь к нашей компании за выполнением инженерно-геологических изысканий, Заказчик гарантирует себе высокое качество выполненных работ, скрупулёзно составленные отчёты и подробное описание всех имеющихся на объекте опасных геологических  процессов.

Инженерно-геологическое бурение осуществляется при помощи современных буровых станков. В зависимости от типов грунтов. глубины бурения и некоторых других факторов, в работе используются буровые установки типа УРБ-2А2, УРБ-12, УБШМ-1-20, УБШМ-1-13, а также ПБУ-2.

У буровых бригад компании на вооружении имеется богатый выбор породоразрушающего инструмента, пробоотборников и грунтоносов, благодаря которым отбор проб грунта происходит без ущерба природному состоянию материала. Для получения более детального разреза, сотрудники компании традиционное бурение дополняют геофизическими методами (вертикальное электрическое зондирование, сейсморазведка).
​Использование сейсмических методов позволяет не только уточнить геологический разрез, но и выполнить сейсмическое микрорайонирование площадных или линейных объектов, что позволяет успешно проходить проверку инженерно-изыскательской документации на экспертизах любого уровня, особенно в современных условиях постоянного изменения ранее разработанных и введения новых нормативно-технических документов. Для определения коррозионной активности грунтов, а также для измерения их электрического сопротивления, мы применяем метод вертикального электрического зондирования грунтов. Также эта методика позволяет уточнить и детализировать инженерно-геологический разрез. Кроме того, для уточнения геологического разреза мы активно и успешно применяем георадарные методы геологической разведки.

​Полевые испытания грунтов выполняются плоским и винтовым штампом, также применяются динамическое и статическое зондирование грунтов, прессиометрия и испытания сдвигомером-крыльчаткой.
​

Высококвалифицированные инженеры-геологи выполняют штамповые испытания на оборудовании с автономной регистрацией результатов испытаний, что исключает «человеческий фактор» и положительно сказывается на точности результатов. Кроме того, автоматизация процесса позволяет сэкономить и рационально использовать рабочее время сотрудников.

Кроме традиционного «проводного» оборудования для статического зондирования грунтов, в компании успешно эксплуатируются зарубежные образцы с беспроводной передачей данных. Такое оборудование позволяет работать в условиях повышенной влажности и обводненных грунтов, что позволяет исключить простои на рабочем месте из-за проникновения влаги в местах соединения проводов.
​Базируясь в карстоопасном регионе, мы также имеем огромный багаж знаний и опыта в выполнении карстологических работ, целью которых является определение степени карстовой опасности на объекте строительства, а также карстовое районирование и зонирование территорий. Для этого используются специализированные буровые установки, способные бурить на глубину 100 метров и более, а также широкий спектр сейсмических методик, различных виды скважинного каротажа (гамма-, гамма-гамма-каротаж, вертикальное сейсмопрофилирование (ВСП), и др.), электротомография и многие другие методы и оборудование.

Помимо всего вышеперечисленного, специалисты компании выполняют геотехнические работы, моделирование геологических и гидрогеологических условий площадки строительства, а также расчет устойчивости склонов.
​Также накоплен значительный опыт работы в районах проявления вечномерзлых грунтов, отработаны технология бурения в мерзлых породах и логистика по доставке мерзлых образцов до специализированных лабораторий. Современное автоматизированные приборы, имеющиеся в распоряжении наших геологов, позволяют оперативно и с высокой точностью выполнить скважинную термометрию.
​В распоряжении компании имеется собственная физико-химическая грунтовая лаборатория, предназначенная для проведения большого спектра анализов и испытаний. Лаборатория оборудована современными автоматизированными приборами для компрессионных и сдвиговых испытаний грунтов, а также оборудованием для испытаний в условиях трехосного сжатия.

Часть испытаний (до 25% монолитов, отобранных из одного и того же инженерно-геологического элемента) выполняются на механических приборах типа КПр или ПСГ, что позволяет контролировать результат испытаний, и исключает маловероятные, но все же возможные ошибки, связанные с работой компьютеризированных приборов.

Для испытаний скальных и полускальных грунтов в лаборатории применяется прибор сосредоточенного нагружения ПСН-1.14.10.

Инженерно-экологические изыскания.

Еще одним востребованным и успешным направлением деятельности компании являются инженерно-экологические изыскания.

Виды работ, которые мы выполняем в рамках инженерно-экологических работ:

• Работа с фондовыми материалами, исследование и дальнейшая обработка информации о состоянии окружающей среды.

• Дешифрование материалов различных типов съемок. Разработка схематических карт и специальных схем.

• Наблюдение и изучение конкретных элементов природы или ландшафта.

• Сбор и анализ воды, почвы, грунтов с целью установить источники загрязнения и причины возникновения экологических проблем.

• Установление степени водопроницаемости почв, наличия водоупорных слоев и определение наличия угрозы загрязнения.


• Исследования открытых водоемов на наличие загрязнений, а также проверка подземных вод и источников водоснабжения.

• Лабораторные исследования и анализ отобранных образцов и проб.

• Определение наличия радиации в окружающей среде, газо- и геохимические исследования.

• Изучение процесса и последствий антропогенного воздействия на окружающую среду, изучение площадки строительства с экологической точки зрения.

• Обработка результатов полевых и лабораторных работ, составление отчета о результатах инженерно-экологических изысканий.

Инженерно-гидрометеорологические изыскания.

В части инженерно-гидрометеорологических изысканий мы выполняем следующие виды работ:

• Анализ и обобщение информации о наблюдениях прошлых лет;

• Обследование и анализ района изысканий, рекогносцировочное обследование;

• Анализ и наблюдение за режимами водных объектов;

• Описание и исследование возникновения опасных для человека и окружающей среды явлений;

• Расчет и определение климатических, гидрологических и других видов характеристик;

• Прогнозирование и расчет возникновения опасных явлений;

• Обработка материалов полевых и лабораторных работ, составление отчетов.

Все работы выполняются с помощью современного профессионального оборудования. Гидрографическая съемка ведется при помощи моторных лодок, оборудованных высокопроизводительными аппаратно-программными комплексами, объединяющими в себе высокоточные спутниковые приемники и электронные эхолоты.

​Компания имеет все необходимые свидетельства и разрешения на представленные виды работ, а также сертифицирована по системе менеджмента качества ИСО-2001.

Инженерно-геологические изыскания для строительства — основа проектирования объектов

Современные инженерно-геологические изыскания являются основой любого строительства и выполняются для проведения комплексной оценки геологических условий территории, где планируются строительные работы. Сотрудники компании «Центр Геоприборов и Новых Технологий», имеющие большой профессиональный опыт, проводят изучение состава и свойств почвы, инженерно-геологических процессов, гидрогеологических особенностей местности. Также проводится оценка возможных последствий изменений геологических условий в зоне предполагаемого строительства объектов. Геологические изыскания для строительства дают возможность получить данные, необходимые для обоснования проектных документов.

В ряде случаев организация инженерно-геологических изысканий может проводиться вне стадий проектирования, в процессе строительства или после его окончания. Цель таких работ заключается в проверке правильности инженерно-геологических прогнозов, наблюдений за устойчивостью откосов и насыпей, осадкой сооружений и т.п.

Для начала проведения геологических изысканий необходимо техническое задание с указанием объема и состава работ, геоподоснова (топографический план участка), договор.

Геологические работы обеспечивают:

• исследование инженерно-геологических условий района для нового строительства или проведения реконструкции;
• прогнозирование взаимодействия геологической среды с проектируемыми сооружениями;
• обоснование для выбора типа основания и фундамента, расчет нагрузки на них;
• проектирование организации мероприятий инженерной защиты строящихся объектов;
• возможность принятия решения об улучшении свойств грунта и т. п.

По результатам изысканий наша организация производит подготовку технико-экономического обоснования строительства, на основе изысканий проводится подготовка проектной и рабочей документации. Самым коротким по срокам этапом строительства являются геологические изыскания, цены на них, как правило, составляют менее 1 % от общей стоимости строительных работ. Качественное и грамотное выполнение этого этапа работ оптимизирует затраты на строительство и значительно продлевает срок эксплуатации объектов.

Инженерно-геологические изыскания

Состав инженерно-геологических изысканий для строительства

В зависимости от особенностей проектируемого объекта может потребоваться выполнение следующих работ:

В районах со сложными инженерно-геологическими условиями необходимо проведение дополнительных специальных исследований согласно требованиям СНиП П-А 13-69.

В карстовых районах изучается морфология и возраст карста; устанавливается возможность образования провалов и просадок; выявляются участки, подверженные карстовым процессам; определяются мероприятия по обеспечению безопасности строительства и эксплуатации трубопровода; собираются сведения о строительстве и эксплуатации существующих сооружений.

Получить подробную информацию вы можете перейдя по нижеследующим ссылкам

«Работы, входящие в состав геологических изысканий для строительства».

«Обследование фундаментов в Санкт-Петербурге».

Что определяет цену инженерно-геологических изысканий

Формирование цен происходит с учетом должностных окладов специалистов геологического предприятия, расходов на материалы и услуги, а также с учетом тарифных ставок рабочих. Объем, состав и технология производства камеральных и полевых работ учитываются при ценообразовании и отвечают требованиям, установленным действующими нормативными документами и ГОСТами. При оплате полевых работ принимаются во внимание экспедиционные условия, что отражается в выплате работникам полевого довольствия или командировочных. Данные выплаты не предусмотрены при камеральной обработке материалов и при производстве лабораторных работ, так как вышеуказанные работы проводятся в стационарных условиях. При организации изысканий линейных объектов (магистральных газопроводов и высоковольтных линий электропередач которые часто пролегают в труднодоступных районах) требуется наличие соответствующей местным условиям технической оснащенности, что так же влияет на конечную стоимость.

По умолчанию назначение на геологические изыскания цены производится с учетом нормального режима проведения работ, выполнения изысканий в благоприятный сезон на территории средней полосы европейской части РФ. По Санкт-Петербургу и Ленинградской области стоимость работ чуть ниже по причине географического расположения базы предприятия в данном регионе, в случае же если работы ведутся в других регионах России или в неблагоприятный сезон, стоимость изысканий определяется с учетом соответствующих поправочных коэффициентов, указанных в действующих нормативных документах.

Стоимость работ:

Геостатика от 1000 руб/погонный метр, бурение от 50 погонных метров — 1990 руб/погонный метр.

Для уточнения стоимости работ Вы можете связаться с нами по телефону:
+7 812 331-94-46

или отправив запрос по следующему адресу электронной почты:
[email protected]

Специалисты компании проведут расчет необходимого количества скважин и их глубины для получения положительного заключения Экспертизы с учетом характеристик проектируемых сооружений.

Публикации о ценах на буровые работы:

Инженерные изыскания для строительства в Москве и Московской области, выполнение инженерно-геологических геоезических исследований, цены

Изыскательные мероприятия – это основная, неотъемлемая часть всей совокупности строительных работ, независимо от степени сложности объекта. Они требуются уже на этапе проектирования будущей постройки для разработки в дальнейшем на их основе проектной и технической документации, которая используется в дальнейшей работе. Переоценить всю важность инженерных изысканий перед строительством невозможно: от точного анализа природных и техногенных факторов зависит безопасность, долговечность, надежность проектируемого сооружения.

Изучение участка под застройку позволяет определить, насколько целесообразно возводить на нем тот или иной объект, какие материалы и методы строительства использовать в конкретном случае, чтобы избежать нежелательных последствий.

Виды и задачи инженерных изысканий

Потребность в исследованиях, их объём и способы выбираются, исходя из требований технических регламентов, разработанных на основе задания застройщика. Определяющими факторами при этом являются назначение объекта, его особенности, техническая сложность и возможная опасность, условия участка, на котором будут проводиться строительные работы, а также стадия проектирования.

Инженерно-геологические изыскания

для строительства представляют собой комплексное исследование геологических особенностей участка, в том числе, его рельефа, состава грунтов, гидрологического режима и т.д. Полученные результаты анализируются, на их основе составляется техническое обоснование проекта. Данная работа позволяет избежать инженерных ошибок на этапах проектирования и строительства.

Инженерно-геодезические изыскания (ИГДИ)

включают в себя собственно геодезические и топографические исследования. Геодезическая съемка помогает определить точное местоположение будущего объекта на местности с учетом особенностей рельефа. Результаты полевых замеров обрабатываются камеральным отделом для составления технического отчета и техплана.

Инженерно-экологические исследования

Выполнение инженерно-экологических изысканий требуется, чтобы обосновать строительство объекта с экологической стороны, уменьшить возможные неблагоприятные последствия для окружающей среды. Это один из самых обширных видов изыскательной деятельности, позволяющий получить информацию о почве, грунте, воздухе, водных источниках, донных отложениях.

связаться с нами

Геологическая разведка и картография — Bright Hub Engineering

Что такое геологические изыскания

Геология — это изучение жидких и твердых веществ, из которых состоит Земля. Дисциплина геологии включает изучение состава, свойств и истории земных материалов. Также изучается техника их образования, движения и изменения. Геологические изыскания — важная инженерная дисциплина, важная для добычи полезных ископаемых и углеводородов.Он включает топографическую съемку, которую выполняют многочисленные геодезические компании с использованием современных геодезических инструментов. Геологическая информация может быть получена с помощью методов землеустройства, чтобы помочь уменьшить ущерб от стихийных бедствий. Геологическая съемка связана с методическим изучением недр для создания геологических карт. Для этой цели используется несколько геологических методов, в том числе обычная визуальная съемка, изучение рельефа, ручные и машинные скважины, системы дистанционного зондирования, такие как спутниковые изображения и аэрофотосъемка.

Современная геологоразведка

Геологоразведка продвинулась благодаря современным концепциям, развитым во всех инженерных дисциплинах. Некоторые из современных

методов, используемых для геологоразведочных работ:

• Роботизированные лазерные устройства для наблюдения и записи данных
• Расстояния, измеряемые электронным способом с помощью световых лучей
• Использование GPS, представляющего собой технологию спутникового позиционирования
• Направляющие к конструкции, обработанной лазерными лучами и спутниками
• Лазерные сканеры для создания 3-D моделей

Методы геологоразведки

Для геологических изысканий используются многочисленные геодезические методы, такие как результаты лабораторных испытаний и подходы к моделированию для понимания характеристик земли. В обычных геологических изысканиях основная информация касается изучения горных пород, их местоположения, а также деформации и изучения осадочных слоев. Кроме того, исследуются почвы, ландшафты, реки и ледники. Обычно в изыскательские задачи входят:

• Геологическое картирование

• Структурная карта для обозначения расположения основных пород и разломов, из-за которых они были размещены здесь

• Поверхностная карта расположения почв

• Съемка топографических объектов

• Составление топографических карт

• Исследование для выявления изменений ландшафта, характера эрозии и русел рек

• Картирование недр с помощью сейсморазведки, георадара и электротомографии

Геологические карты

Геологическая карта показывает геологические особенности.Породы обозначены цветом, а структурные особенности, такие как разломы и складки, обозначены символами. Геологическая карта считается одним из основных инструментов для передачи или декодирования информации, относящейся к поверхности земли. Геологические карты в основном используются для интерпретации структуры, минералогии, стратиграфии и палеонтологии земной коры. Геологические карты также полезны для определения местоположения энергетических ресурсов, таких как нефть, уголь, природный газ и геотермальные ресурсы.Они также используются для разведки месторождений полезных ископаемых, таких как золото, медь, железо и строительный заполнитель. Геологические карты также определяют потенциальные опасности, для которых можно принять необходимые меры. Они являются основным источником для инженерных приложений.

Геологическая служба Бразилии

Здесь мы представляем часто задаваемые вопросы о деятельности, выполняемой Геологической службой Бразилии — CPRM, или действиях в пределах ее компетенции.

Как получить книги и карты?

Чтобы получить эти продукты, просто свяжитесь со службой поддержки клиентов — SEUS: seus@cprm. gov.br.

Как получить карты или геологические данные в формате файла формы?

Карты или интересующие данные можно загрузить из области загрузки GeoSGB, нашей коллекции геолого-геофизических данных, информации и продуктов, таких как геологические карты в различных масштабах, где вы также можете найти другие форматы, такие как .kml.

Как получить карты растительного покрова и землепользования?

Эти карты в настоящее время производятся Embrapa Solos.

Где я могу найти на этом сайте научную продукцию, предоставленную компанией?

Научные статьи, относящиеся к исследованиям в различных сферах деятельности CPRM, перечислены в RIgeo.

Как запросить анализ воды?

По эксплуатационным причинам Лаборатория минерального анализа — LAMIN не выполняет анализы для частных клиентов до дальнейшего уведомления.

С кем поговорить по вопросам, связанным с майнингом?

Вопросы горнодобывающей деятельности находятся в ведении Национального горного агентства — ANM. Таким образом, мы предлагаем обращаться в офис омбудсмена.

Я хочу получить образцы горных пород и минералов, какова процедура?

Обратитесь в Геологический музей, расположенный в региональном филиале Порту-Алегри.

Как продавать драгоценные камни?

CPRM не продает драгоценные камни. Мы рекомендуем обращаться в Caixa Econmica Federal за консультацией.

Как оценить драгоценный камень?

CPRM поясняет, что он не выполняет оценку ювелирных изделий и не имеет реестра компаний, которые это делают, но развивает деятельность в области экономической геологии, разведки и добычи полезных ископаемых, имея в качестве основной цели сбор геологической информации для характеристики экономического потенциала месторождений. , месторождения, районы полезных ископаемых и провинции Бразилии, и продвигать знания о генезисе уже выявленных месторождений.Предлагается связаться с Caixa Econmica Federal для возможной оценки.

Где я могу найти информацию о сотрудниках CPRM?

CPRM объясняет, что в его штат входят геологи, инженеры, старшие специалисты из других областей и специалисты службы поддержки. Чтобы найти сотрудника CPRM, мы предлагаем вам посетить Персонал.

Морские сейсмические исследования: зачем и как

Почему проводятся сейсмические исследования Нужен в Атлантическом OCS?

Первый шаг в разведке морских месторождений нефти и ресурсы природного газа часто поступают через сейсмические исследования, которые похожи на ультразвуковые исследования Земля, которая помогает ученым «видеть» глубину океана этаж.

• Последние исследования Внешнего континентального шельфа Атлантического океана (OCS) проводились более 30 лет назад. Из-за технического прогресса существующие оценки в 4,7 миллиарда баррелей нефти и 37,5 триллиона кубических футов природного газа устарели.
• Достижения в области технологий построения сейсмических изображений и обработки данных за последнее десятилетие резко улучшили возможности отрасли по обнаружению нефти и природного газа на шельфе.
• Геологоразведочные работы и разработка обычно приводят к увеличению оценки ресурсов.Например, в 1987 году Служба управления полезными ископаемыми оценила только 9,57 миллиарда баррелей нефти в Мексиканском заливе. С учетом недавнего сбора сейсмических данных и дополнительного разведочного бурения эта оценка выросла в 2011 году до 48,4 млрд баррелей нефти, что в пять раз больше.

Сейсморазведка — это безопасная и проверенная технология, которая помогает сделать разработку морской энергетики более безопасной и эффективной.

• Правительства и частный сектор использовали этот метод разведки в США.С. и во всем мире более 40 лет.
• Помимо нефтегазовой отрасли, сейсмические исследования обычно используются Геологической службой США, Национальным научным фондом и морской ветроэнергетикой.
• Строгий процесс выдачи разрешений гарантирует, что сейсморазведочные работы будут надлежащим образом организованы и проведены, чтобы они имели минимальное воздействие на морскую среду.

Как проводятся сейсмические исследования?

Звуковые волны помогают ученым наносить на карту дно океана и геологию под ним.

• Геодезисты выпускают сжатый воздух в воду для создания коротких звуковых волн, которые отражаются от подповерхностных слоев горных пород и «слышатся» датчиками, буксируемыми за судном.
• Ученые анализируют собранные данные и используют их для создания карт геологических структур, которые могут содержать энергетические ресурсы под дном океана.
• Звук, производимый во время сейсморазведки, сопоставим по величине со многими природными и другими антропогенными источниками звука в океане, включая ветер и волны, дождь, удары молний, ​​морскую жизнь и судоходство.
• Съемочные работы обычно проводятся на скорости приблизительно от 4,5 до 5 узлов (~ 5,5 миль в час), при этом источник звука обычно включается с интервалом в 10-15 секунд. В результате звук длится недолго в любом месте и не на полной громкости 24 часа в сутки.

Геология штата Нью-Йорк: часто задаваемые практические вопросы

Мы рады предоставить вам следующий список вопросов и ответов о лицензировании и практике для лицензированного профессионального геолога.Эта информация предназначена для предоставления общего руководства тем, у кого могут возникнуть вопросы о лицензировании или профессиональном поведении. Ответы на вопросы были основаны на положениях Закона об образовании, Положениях Уполномоченного и Правилах Попечительского совета и административных решениях, принятых Государственным департаментом образования. Хотя они отражают положения Закона, Регламента и толкований, юридическое применение будет зависеть от фактов конкретной ситуации. Раздел VIII Закона об образовании штата Нью-Йорк и Раздел 8 Кодексов, правил и положений штата Нью-Йорк (8NYCRR) регулируют как лицензирование, так и профессиональное регулирование.См. Соответствующие разделы Закона, Правил и положений на сайте www. op.nysed.gov/title8/. Если у вас есть вопросы, которые непосредственно не рассматриваются в этом разделе, или вы считаете, что особые фактические обстоятельства могут отличить ваш вопрос от вопросов, рассматриваемых здесь, вам рекомендуется проконсультироваться с частным юрисконсультом или вы можете обратиться в Управление профессий Государственного совета по инженерным вопросам, земля Геодезия и геология.

Освобождены ли государственные служащие от необходимости иметь лицензию на геологию для выполнения своей работы?

Ответ: Освобождение государственного служащего от предоставления лицензий применяется при следующих условиях:

• Исключение распространяется на сотрудников штата Нью-Йорк, которые были трудоустроены 21 ноября 2016 г. на должности, на которых они оказывали геологические услуги (как это определено в рамках геологической практики в уставе).Если сотрудник впоследствии будет повышен до должности, на которой он должен будет выполнять геологические услуги, он сохранит за собой освобождение от требования о лицензировании.
• Освобождение от лицензирования НЕ распространяется на тех, кто работал в штате Нью-Йорк 21 ноября 2016 года, если в то время они занимали должность, которая выполняла работу, выходящую за рамки геологической практики.
• Освобождение от лицензирования НЕ распространяется на тех, кто работал в штате Нью-Йорк 21 ноября 2016 г. в то время, и они занимали должность, НЕ входившую в сферу геологической практики.Освобождение от лицензирования НЕ распространяется на таких лиц, если они впоследствии будут продвинуты на должность с должностными обязанностями, которые входят в сферу практической деятельности по геологии, поскольку эта должность требует от них предоставления геологических услуг. Таким лицам потребуется получить лицензию на профессиональную геологию в штате Нью-Йорк, поскольку они не были освобождены от уплаты налога на момент вступления закона в силу.
• Освобождение государственных служащих НЕ распространяется на служащих города Нью-Йорка или любого другого муниципалитета.
• Если освобожденный от налога работник штата Нью-Йорк увольняется с государственной службы и будет работать на новой работе для оказания геологических услуг, бывший государственный служащий должен будет получить лицензию на профессиональную геологию для оказания этих услуг в штате Нью-Йорк.

Каково определение профессии геолога в штате Нью-Йорк?

Ответ: Раздел 7204-a Закона об образовании определяет профессию геолога как выполнение профессиональных услуг, таких как исследование, разведка, консультирование и геологическое картирование, описание природных процессов, воздействующих на земные материалы, прогнозирование вероятное появление природных ресурсов, прогнозирование и обнаружение природных или антропогенных явлений, которые могут быть полезны или опасны для человечества, а также распознавание, определение и оценка геологических факторов, а также инспекция и выполнение геологических работ и ответственный надзор за ними в интересах здоровья , безопасность и благополучие населения; при условии, однако, что геологическое картирование не должно включать в себя практику топографической съемки, как это определено в разделе 7203 Закона об образовании.

Кто может заниматься профессиональной геологией в штате Нью-Йорк?

Ответ: Согласно разделу 7204-b Закона об образовании только лицо, имеющее лицензию или иным образом уполномоченное в соответствии со статьей 145 Закона об образовании, занимается геологией или использует титул «профессиональный геолог». «Лицо, имеющее лицензию» — это физическое лицо, которое выполнило требования к образованию, опыту и экзаменам для получения лицензии и которому Департаментом образования штата была выдана лицензия профессионального геолога штата Нью-Йорк.

Кто будет считаться «в противном случае уполномоченным»?

Ответ: Лица, «уполномоченные иным образом», могут включать физическое лицо (но не корпорацию штата Нью-Йорк любого рода), имеющее лицензию в другом штате, которое подало заявку и получило ограниченное разрешение на практику в течение определенного периода времени или с по конкретному проекту в соответствии с Регламентом Уполномоченного, ч. 68.11. Информацию о приложении можно найти на нашем сайте.

Каковы положения о высшем родительском попечении при лицензировании?

Ответ: Заявитель, который подает заявку в Департамент на лицензирование в течение одного года после даты вступления в силу закона 21 ноября 2016 г., которая должна наступить 20 ноября 2017 г. или ранее, и соответствует моральным качествам, образованию и Требования к опыту могут быть квалифицированы для получения лицензии профессионального геолога без письменного экзамена.Несмотря на то, что срок действия лицензии «дедушка и бабушка» истекает 20 ноября 2017 г., лицензии, выданные в соответствии с ней, останутся прежними.

Если я уже имею лицензию профессионального геолога в одном или нескольких штатах, как я могу получить лицензию в штате Нью-Йорк?

Ответ: Департамент может лицензировать заявителя, который соответствует всем требованиям для получения лицензии в штате Нью-Йорк, за исключением экзамена, и получил лицензию или сертификат на профессиональную геологическую практику после письменного экзамена, проведенного юридически созданной комиссией экспертов в любой области. другой штат или политическое подразделение Соединенных Штатов при условии, что экзамен на получение такой лицензии или сертификата был эквивалентен экзамену, требуемому в этом штате на момент его выдачи, в соответствии с частью 68 Регламента Уполномоченного.10.

В чем разница между «лицензированием» и «регистрацией»?

Ответ: Когда человек успешно выполняет лицензионные требования, ему выдается профессиональная лицензия. Лицензия действительна пожизненно, если она не будет передана или отозвана в результате дисциплинарных мер со стороны Попечительского совета.

Профессиональные геологи в штате Нью-Йорк должны каждые три года регистрироваться в Департаменте образования штата, чтобы заниматься своей профессией, в соответствии с частью 59 Постановления Уполномоченного.8.

Требуется ли непрерывное образование для профессиональных геологов, имеющих лицензию в штате Нью-Йорк?

Ответ: Нет, в настоящее время нет необходимости в продолжении образования для профессиональных геологов штата Нью-Йорк.

Какие субъекты хозяйствования могут оказывать профессиональные услуги?

Ответ: Некоторые профессионалы практикуют свою профессию как индивидуальные лицензированные практики. Другие практикуют в какой-то корпоративной или коммерческой структуре.Не все такие структуры могут юридически предоставлять профессиональные услуги. Следующие ниже краткие описания основаны на законодательстве и относятся к различным местам корпоративной практики. Эти описания предоставляют основную информацию о приемлемых организационных структурах для профессионалов. Эта общая информация не заменяет консультации с законом и / или напрямую с юристом для получения рекомендаций перед принятием решения о практике в конкретном корпоративном соглашении. При принятии решения о выборе формы профессиональной практики необходимо учитывать множество факторов, включая налоговые последствия, а также личную и профессиональную ответственность.

• Корпорации по оказанию профессиональных услуг (PSC), уполномоченные в соответствии со статьей 15 (внутренний — Нью-Йорк) Закона штата Нью-Йорк о коммерческих корпорациях. Все акционеры, должностные лица и директора должны иметь лицензию штата Нью-Йорк на одну или несколько профессий дизайнера, которыми они занимаются (проектирование, землеустройство, геология, архитектура, ландшафтная архитектура).
• Корпорации Design Professional (DPC), уполномоченные в соответствии со Статьей 15 (внутренние — Нью-Йорк), — это корпорации, которые могут гибко предлагать долю владения в корпорации лицам, не имеющим лицензии.Закон требует, чтобы более 75% акций принадлежало лицензированным профессионалам в области дизайна, более 75% директоров и должностных лиц были лицензированными профессионалами в области дизайна, а крупнейший единственный акционер был лицензированным специалистом в области дизайна или, с некоторыми ограничениями, План владения акциями сотрудников (ESOP). Президент, главный исполнительный директор и председатель совета директоров также должны быть лицензированными профессионалами в области дизайна.
• Корпорации по оказанию профессиональных услуг (PSC), уполномоченные в соответствии со статьей 15-A (иностранные PSC) Закона о коммерческих корпорациях штата Нью-Йорк. Лицензию в штате Нью-Йорк должны иметь только лица, фактически предоставляющие профессиональные услуги. Все остальные должностные лица, директора и акционеры должны быть лицензированными профессионалами в области дизайна в какой-либо юрисдикции.
• Профессиональные общества с ограниченной ответственностью и иностранные профессиональные общества с ограниченной ответственностью. Все участники должны иметь лицензию на предоставление профессиональных услуг в штате Нью-Йорк.
• Товарищества, товарищества с ограниченной ответственностью и иностранные товарищества с ограниченной ответственностью.Все партнеры должны иметь лицензию на предоставление профессиональных услуг в штате Нью-Йорк.
• General Business Corporation «Inc.»
  • Корпорации общего профиля не могут предоставлять профессиональные геологические услуги, выносить какие-либо суждения о предоставлении профессиональных геологических услуг, иметь сотрудников, которые предлагают профессиональные геологические услуги населению, позиционировать себя как предлагающие профессиональные геологические услуги, или делиться прибылью или разделять гонорары с лицензированными профессионалы.
  • Корпорация General Business Corporation может нанимать лицензированных специалистов для оказания внутренних услуг. Например, General Motors может нанимать лицензированных или нелицензированных геологов для оказания геологических услуг корпорации. Однако General Motors не имеет права создавать бизнес для предоставления геологических услуг населению.

Требуются ли субъекты хозяйствования для предоставления профессиональных геологических услуг?

• Все юридические лица, которым разрешено оказывать профессиональные геологические услуги в штате Нью-Йорк, должны получить «Свидетельство о разрешении на предоставление профессиональных геологических услуг в штате Нью-Йорк» в Департаменте образования штата в соответствии с разделом 7210 Закона об образовании.Это требование распространяется на все виды хозяйствующих субъектов, перечисленных в вопросе 9.
• Индивидуальные лицензиаты, которым по закону разрешено заниматься геологией в штате Нью-Йорк, могут получить «Свидетельство о разрешении» в соответствии с разделом 7210 Закона об образовании штата Нью-Йорк, однако они не обязаны этого делать.
• Дополнительная информация доступна на веб-сайте профессиональных корпораций, а заявление на получение сертификата разрешения на предоставление профессиональных инженерных или геодезических услуг в штате Нью-Йорк можно получить, связавшись с Отделом профессий, Отдел профессиональных корпораций по телефону 518-474-3817 доб.400; электронная почта [email protected].

Требуется ли предприятие, предоставляющее более одной из следующих услуг: профессиональный инжиниринг, профессиональная геология или геодезия, для получения нескольких сертификатов авторизации?

Ответ: Да — коммерческие организации, перечисленные в вопросе 9, которым по закону разрешено предоставлять несколько профессиональных услуг (то есть профессиональные услуги в нескольких и разных лицензированных профессиях) в штате Нью-Йорк, должны получить Сертификаты авторизации для каждого профессиональные услуги, предлагаемые фирмой.Для получения дополнительной информации обращайтесь в Управление профессий, отдел профессиональных корпораций по телефону 518-474-3817 доб. 400; электронная почта [email protected].

Может ли обычная коммерческая корпорация, имеющая право заниматься геологией в другом штате, делать это в Нью-Йорке?

Ответ: Ни одно юридическое или физическое лицо, кроме описанных выше (включая коммерческую корпорацию общего назначения, которой может быть разрешено в соответствии с законами другого штата заниматься там практикой), не может заниматься профессиональной геологией в штате Нью-Йорк.

Может ли лицо, имеющее лицензию в Нью-Йорке и являющееся должностным лицом или сотрудником коммерческой корпорации за пределами штата, которая предоставляет профессиональные геологические услуги в другом штате, предоставлять геологические услуги в Нью-Йорке в качестве должностного лица или сотрудника этой компании ?

Ответ: Нет. Не как сотрудник или должностное лицо этой компании. Лицо, имеющее лицензию (или иным образом уполномоченное) заниматься практикой в ​​штате Нью-Йорк и являющееся должностным лицом или сотрудником коммерческой корпорации, работающей в штате Нью-Йорк или в штате, отличном от Нью-Йорка, не может предоставлять профессиональные геологические услуги в Нью-Йорке в качестве должностное лицо или сотрудник этой фирмы, но может сделать это как физическое лицо. Другими словами, контракт с клиентом из Нью-Йорка должен заключаться между индивидуальным лицензиатом и клиентом, а не корпоративным работодателем и клиентом.

Может ли организация, не имеющая разрешения на предоставление профессиональных геологических услуг в Нью-Йорке, например генеральный подрядчик, заключить субподряд с лицензированным профессиональным геологом для оказания таких услуг?

Ответ: Нет. Организация, не уполномоченная предоставлять профессиональные геологические услуги, например генеральный подрядчик, не может заключать субподряд с лицензированным профессиональным геологом для предоставления профессиональных услуг стороннему клиенту.Основа профессионального регулирования состоит в том, что услуги профессионала должны предоставляться напрямую от профессионала к клиенту без какой-либо нелицензированной третьей стороны между клиентом и профессионалом. У этой нелицензированной третьей стороны могут быть другие интересы (например, финансовые), которые могут поставить под угрозу уровень и / или качество профессиональных услуг, полученных клиентом.

Каковы последствия того, что кто-то занимается нелицензированной или неразрешенной практикой?

Ответ: Законы штата четко определяют несанкционированную практику.Раздел 6512.1 Закона об образовании квалифицирует его как тяжкое преступление класса E для всех, кто не имеет права заниматься практикой, кто занимается или предлагает заниматься или считает себя способным заниматься профессиональной геологией. Раздел 6509 Закона об образовании определяет профессиональные проступки как, среди прочего, разрешение, содействие или подстрекательство лица, не имеющего лицензии, к осуществлению деятельности, требующей лицензии; и раздел 6512.2 Закона об образовании квалифицирует как уголовное преступление класса E для любого, в том числе государственного должностного лица, сознательную помощь или подстрекательство трех или более лиц, не имеющих лицензии, к занятиям профессией, требующей лицензии.

Что такое «делегирование дизайнеров»?

Ответ: Попечительский совет штата Нью-Йорк принял поправку к разделу 29. 3 (b) своих правил о непрофессиональном поведении дизайнеров. Эта редакция, вступившая в силу 14 июня 1996 г., описывает деятельность лицензированных профессионалов, которая не будет считаться непрофессиональным поведением. Чтобы помочь профессионалам в области дизайна лучше понять его значение и применимость, была подготовлена ​​следующая интерпретация пересмотра «простым языком».

• Передача или передача выполнения профессиональных услуг через нелицензированную третью сторону, например, подрядчика или субподрядчика, другому лицензиату не является непрофессиональным поведением лицензированного специалиста.
• Лицензиат, которому передана работа, не является непрофессиональным для принятия и выполнения такой работы.
• При таких обстоятельствах не имеющая лицензии третья сторона не будет считаться занимающейся незаконной деятельностью.
• Работа, которую можно делегировать, должна быть ограничена работой, которая является «вспомогательной» по отношению к основным компонентам проекта.
• Лицензиат, делегирующий работу, должен указать все проектные параметры, которым проект должен соответствовать.
• Лицензиат, который делегировал функцию проектирования, после получения проекта должен рассмотреть и утвердить проект как соответствующий проектным параметрам, которые были указаны, и гарантировать, что разработанный элемент может быть интегрирован в общий проект.
• Лицензиат всегда несет ответственность за свою работу, даже если такая работа была одобрена или принята другим лицензиатом.

Раздел 29-2-4 — Директор Государственной геолого-экономической службы; квалификация для назначения; административные полномочия и обязанности, Кодекс W.Va. § 29-2-4

Текущая сессия до 2020 г. Очередная сессия

Раздел 29-2-4 — Директор государственного геолого-экономического исследования; квалификация для назначения; административные полномочия и обязанности

Губернатор назначает руководителем изысканий геолога с хорошей репутацией. На момент своего первоначального назначения директор должен быть не моложе тридцати лет и должен быть выбран с особым учетом его или ее административного опыта и способностей, а также его или ее продемонстрированной заинтересованности в эффективном и ответственном подходе. управление государственной геолого-экономической службы. Директор должен иметь степень магистра геологии или смежной области и не менее трех лет опыта работы на ответственной должности по крайней мере в одной дисциплине, связанной с обязанностями и ответственностью, за которые директор будет отвечать после вступления в должность. .Директор не может быть кандидатом или занимать какую-либо другую государственную должность, не может быть членом комитета какой-либо политической партии и должен немедленно лишиться и освободить свою должность директора в случае, если он или она станет кандидатом или согласится на назначение. в любой другой государственный офис или комитет политической партии.

Директор может нанять таких помощников и сотрудников, которых он сочтет необходимыми. Он также определяет вознаграждение всех лиц, нанятых обследованием, и может уволить их по своему усмотрению.

Директор может устанавливать такие разумные гонорары, которые могут потребоваться для возмещения дополнительных затрат, понесенных при проведении геологического и аналитического анализа. Эти сборы вносятся в государственную казну на специальный счет доходов, известный как «Фонд геолого-аналитических услуг». Директор настоящим уполномочен расходовать такие средства, которые ассигнованы Законодательным собранием, из этого фонда для покрытия указанных расходов.

W. Va. Кодекс § 29-2-4

---

»Exploration NaturalGas.org

Разведка

Практика обнаружения месторождений природного газа и нефти за последние 20 лет кардинально изменилась с появлением чрезвычайно передовых и оригинальных технологий. На заре развития индустрии единственным способом обнаружения подземных залежей нефти и природного газа был поиск следов этих подземных образований на поверхности. Те, кто искали залежи природного газа, были вынуждены рыскать по земле в поисках утечек нефти или газа, выходящих из-под земли, прежде чем они имели хоть какое-то представление о залежах под ними.Однако из-за того, что такая малая доля залежей нефти и природного газа фактически выходит на поверхность, это делало процесс разведки очень неэффективным и сложным. Поскольку потребность в энергии из ископаемого топлива за последние годы резко возросла, возникла необходимость в более точных методах обнаружения этих месторождений.

Источники данных

Технология позволила значительно повысить успешность обнаружения резервуаров природного газа. В этом разделе будет описано, как геологи и геофизики используют технологии и знания о свойствах подземных залежей природного газа для сбора данных, которые впоследствии могут быть интерпретированы и использованы для обоснованных предположений о том, где существуют месторождения природного газа.Однако следует помнить, что процесс разведки месторождений природного газа и нефти обычно является неопределенным из-за сложности поиска чего-то, что часто находится на глубине тысячи футов под землей.

Разведка природного газа обычно начинается с изучения геологами структуры поверхности земли и определения областей, в которых с геологической точки зрения возможно наличие залежей нефти или газа. В середине 1800-х годов было обнаружено, что «антиклинальные склоны» имеют особенно повышенную вероятность наличия залежей нефти или газа.Эти антиклинальные склоны представляют собой области, где земля изгибается на себя, образуя куполообразную форму, характерную для большого количества резервуаров. Изучая и картируя характеристики поверхности и подповерхностного слоя определенной области, геолог может экстраполировать, какие области с наибольшей вероятностью могут содержать залежи нефти или природного газа. В распоряжении геолога есть много инструментов для этого, от обнажений горных пород на поверхности или в долинах и ущельях до геологической информации, полученной из вырезок горных пород и образцов, полученных при рытье оросительных канав, колодцев и т. Д. нефтяные и газовые скважины. Вся эта информация объединяется, чтобы позволить геологу сделать выводы относительно содержания флюидов, пористости, проницаемости, возраста и последовательности образования горных пород под поверхностью определенной области. Например, на изображении, показанном на рисунке, геолог может изучать выходы горных пород, чтобы получить представление о геологии подземных областей.

Для получения дополнительной информации о геологии в целом посетите Геологическую службу США. Для получения дополнительной информации о нефтяной геологии посетите Американскую ассоциацию геологов-нефтяников (AAPG).

После того, как геолог определил область, где с геологической точки зрения возможно существование пласта природного газа или нефти, могут быть выполнены дальнейшие испытания для получения более подробных данных о потенциальной площади резервуара. Эти испытания позволяют составить более точное картирование подземных пластов, в первую очередь тех, которые обычно связаны с резервуарами природного газа и нефти. Эти тесты обычно проводятся геофизиком, который использует технологии для поиска и картирования подземных горных образований.

Возможно, самый большой прорыв в разведке нефти и природного газа произошел благодаря использованию базовой сейсмологии. Сейсмология относится к изучению того, как энергия в форме сейсмических волн движется через земную кору и по-разному взаимодействует с различными типами подземных образований. В 1855 году Л. Пальмьер разработал первый «сейсмограф» — прибор, используемый для обнаружения и регистрации землетрясений. Это устройство могло улавливать и регистрировать колебания земли, возникающие во время землетрясения.Однако только в 1921 году эта технология была применена в нефтяной промышленности и использовалась для обнаружения подземных образований ископаемого топлива.

Основная концепция сейсмологии довольно проста. Поскольку земная кора состоит из разных слоев, каждый со своими свойствами, энергия (в форме сейсмических волн), проходящая под землей, по-разному взаимодействует с каждым из этих слоев. Эти сейсмические волны, излучаемые источником, будут проходить через землю, но также будут отражаться обратно к источнику различными подземными слоями.С помощью сейсмологии геофизики могут искусственно создавать колебания на поверхности и регистрировать, как эти колебания отражаются обратно на поверхность, раскрывая свойства геологии под ними.

Аналогия, имеющая интуитивный смысл, — это отскок резинового мяча. Резиновый мяч, брошенный на бетон, отскакивает совсем не так, как резиновый мяч, брошенный на песок. Точно так же сейсмические волны, посланные под землю, будут отражаться от плотных слоев горных пород совсем иначе, чем чрезвычайно пористые слои горных пород, что позволяет геологу точно определить на основе сейсмических данных, какие слои существуют под землей и на какой глубине.Хотя фактическое использование сейсмологии на практике немного сложнее и технически, эта основная концепция все еще сохраняется.

Вот более подробный обзор сейсморазведки.

Береговая сейсмология

На практике использование сейсмологии для исследования береговых территорий включает в себя искусственное создание сейсмических волн, отражение которых затем улавливается чувствительными элементами оборудования, называемыми «геофонами», которые встроены в землю. Данные, собранные этими геофонами, затем передаются на грузовик сейсмической регистрации, который записывает данные для дальнейшей интерпретации геофизиками и инженерами-нефтяниками. На чертеже показаны основные компоненты сейсморазведочной группы. Источник сейсмических волн (в данном случае подземный взрыв) создает, которые отражаются от различных слоев Земли, которые улавливаются геофонами на поверхности и передаются на грузовик сейсмической регистрации для интерпретации и регистрации.
Хотя сейсмограф изначально был разработан для измерения землетрясений, было обнаружено, что почти такие же вибрации и сейсмические волны могут создаваться искусственно и использоваться для картирования подземных геологических образований.В первые дни сейсморазведки сейсмические волны составляли

создан с использованием динамита. Эти тщательно спланированные небольшие взрывы создали необходимые сейсмические волны, которые затем улавливались геофонами, генерируя данные для интерпретации геофизиками, геологами и инженерами-нефтяниками.

В последнее время из-за проблем, связанных с окружающей средой и улучшенных технологий, часто больше нет необходимости использовать заряды взрывчатого вещества для генерации необходимых сейсмических волн. Вместо этого большинство сейсмических бригад используют невзрывную сейсмическую технологию для получения необходимых данных.Эта невзрывоопасная технология обычно состоит из большого тяжелого колесного или гусеничного транспортного средства со специальным оборудованием, предназначенным для создания сильного удара или серии вибраций. Эти удары или вибрации создают сейсмические волны, подобные тем, которые создаются динамитом. В показанном сейсмическом грузовике большой поршень в середине используется для создания вибраций на поверхности земли, посылающих сейсмические волны, которые используются для генерации полезных данных.

Морская сейсмология

Такой же процесс используется при морской сейсморазведке.При разведке природного газа, который может находиться на тысячи футов ниже дна морского дна, который сам может находиться на тысячи футов ниже уровня моря, используется несколько иной метод сейсмической разведки. Вместо грузовиков и геофонов для сбора сейсмических данных используется корабль, а для сбора сейсмических волн под водой используются гидрофоны. Эти гидрофоны буксируются за судном в различных конфигурациях в зависимости от потребностей геофизика. Вместо использования динамита или ударов по дну морского дна сейсмический корабль использует большую пневматическую пушку, которая выпускает под водой потоки сжатого воздуха, создавая сейсмические волны, которые могут проходить через земную кору и генерировать необходимые сейсмические отражения.

Магнитометры

Помимо использования сейсмологии для сбора данных о составе земной коры, магнитные свойства подземных формаций могут быть измерены для получения геологических и геофизических данных. Это достигается за счет использования магнитометров, которые представляют собой устройства, которые могут измерять небольшие различия в магнитном поле Земли. На заре создания магнитометров устройства были большими и громоздкими и могли обследовать только небольшую площадь за раз.

Гравиметры

Помимо использования вариаций магнитного поля Земли, геофизики могут также измерять и записывать разницу в гравитационном поле Земли, чтобы лучше понять, что находится под землей. Различные подземные образования и типы горных пород немного по-разному влияют на гравитационное поле, окружающее Землю. Измеряя эти мельчайшие различия с помощью очень чувствительного оборудования, геофизики могут анализировать подземные формации и получать более четкое представление о типах формаций, которые могут находиться под землей, а также о том, могут ли эти образования содержать углеводороды, такие как природный газ.

Разведочные скважины

Лучший способ получить полное представление о геологии недр и потенциальных возможностях залежей природного газа в данном районе — это пробурить разведочную скважину. Он заключается в углублении земной коры, чтобы геологи могли подробно изучить состав подземных слоев горных пород. Помимо поиска месторождений природного газа и нефти путем бурения разведочной скважины, геологи также изучают буровой шлам и жидкости, чтобы лучше понять геологические особенности местности. Каротаж, описанный ниже, — это еще один инструмент, используемый как в разрабатываемых, так и в разведочных скважинах. Бурение разведочной скважины — дело дорогостоящее и трудоемкое. Следовательно, разведочные скважины бурятся только в тех районах, где другие данные указывают на высокую вероятность образования нефтяных пластов. Для получения дополнительной информации о процессе бурения скважин на природный газ нажмите здесь.

Лесозаготовка

Каротаж относится к выполнению тестов во время или после процесса бурения, чтобы геологи и операторы бурения могли отслеживать ход бурения скважины и получать более четкое представление о подземных формациях.На самом деле существует много разных типов журналов; Может быть выполнено более 100 различных каротажных исследований, но по сути они состоят из множества тестов, которые показывают истинный состав и характеристики различных слоев породы, через которые проходит скважина. Каротаж также важен в процессе бурения. Журналы мониторинга могут гарантировать, что используется правильное буровое оборудование и что бурение не будет продолжено в случае развития неблагоприятных условий.

Подробное описание различных типов тестов регистрации, которые могут быть выполнены, выходит за рамки данного веб-сайта.Различные типы испытаний включают стандартные, электрические, акустические, радиоактивные, плотности, индукционные, кавернометрические, направленные и ядерные, и это лишь некоторые из них. Два наиболее плодотворных и часто выполняемых теста включают стандартный каротаж и электрокаротаж.

Стандартный каротаж состоит из исследования и записи физических характеристик скважины. Например, буровой шлам (куски породы, вытесненные при бурении скважины) все исследуются и регистрируются, что позволяет геологам физически исследовать подземные породы.Кроме того, образцы керна берутся, поднимая образец подземной породы нетронутой на поверхность, что позволяет исследовать различные слои породы и их толщину. Эти шламы и керны часто исследуются с помощью мощных микроскопов, которые могут увеличить породу до 2000 раз. Это позволяет геологу исследовать пористость и флюид в подземной породе и лучше понять землю, в которой бурят скважину.

Электрический каротаж состоит из опускания устройства, используемого для измерения электрического сопротивления слоев породы в «забойной» части скважины.Это делается путем пропускания электрического тока через горную породу и измерения сопротивления, с которым он сталкивается на своем пути. Это дает геологам представление о составе и характеристиках флюидов. Более новая версия электрического каротажа, называемая индукционным электрическим каротажем, обеспечивает почти те же типы показаний, но более проста в выполнении и предоставляет данные, которые легче интерпретировать.

Пример данных, полученных с помощью различных форм регистрации, показан ниже.В этом представлении разные столбцы показывают результаты разных типов тестов. Данные интерпретируются опытным геологом, геофизиком или инженером-нефтяником, который может извлекать уроки из того, что отображается в виде «волнистых» линий на экране считывания данных из скважины.

Бурение разведочной или развивающейся скважины — это первый контакт геолога или инженера-нефтяника с фактическим содержанием подземной геологии. Ведение журнала во многих его формах использует эту возможность для более полного понимания того, что на самом деле скрывается под поверхностью.Помимо предоставления информации, относящейся к конкретной скважине, существуют обширные архивы исторических журналов для геологов, интересующихся геологическими особенностями данной или подобной области.
Чтобы получить более подробную техническую информацию о каротажных исследованиях скважин, щелкните здесь.

Интерпретация данных

Существует множество источников данных и информации, которые геологи и геофизики могут использовать при разведке углеводородов. Однако сами по себе эти необработанные данные были бы бесполезны без тщательной и методичной интерпретации.Подобно составлению головоломки, геофизик использует все доступные источники данных для создания модели или обоснованного предположения о структуре слоев горных пород под землей. Некоторые методы, включая сейсморазведку, хорошо подходят для создания визуальной интерпретации подземного пласта, созданной вручную или с помощью компьютера. Другие источники данных, например, полученные из образцов керна или каротажа, принимаются во внимание геологом при определении подземных геологических структур.Несмотря на поразительное развитие технологий и методов разведки, единственный способ убедиться в существовании залежей нефти или природного газа — это пробурить разведочную скважину. Геологи и геофизики могут делать наилучшие предположения относительно расположения резервуаров, но они не являются безошибочными.

2-мерная сейсмическая интерпретация

Двумерная сейсмическая съемка предназначена для использования геофизиками данных, собранных в ходе сейсморазведки, для создания картины поперечного сечения подземных горных образований.Геофизик интерпретирует сейсмические данные, полученные с месторождения, снимает записи вибрации сейсмографа и использует их для разработки концептуальной модели состава и толщины различных слоев подземных пород. Этот процесс обычно используется для картирования подземных формаций и для выполнения оценок на основе геологических структур, чтобы определить, где, вероятно, могут существовать месторождения.

Другой метод, использующий базовые сейсмические данные, известен как «прямое обнаружение».В середине 1970-х было обнаружено, что белые полосы, называемые «яркими пятнами», часто появляются на полосах записи сейсмических данных. Эти белые полосы могут указывать на залежи углеводородов. Природа пористой породы, содержащей природный газ, часто может приводить к отражению более сильных сейсмических отражений, чем обычная, заполненная водой порода. Следовательно, в этих обстоятельствах реальный резервуар природного газа может быть обнаружен непосредственно по сейсмическим данным. Однако это верно не повсеместно. Многие из этих «ярких пятен» не содержат углеводородов, а многие месторождения углеводородов не обозначены белыми полосами на сейсмических данных.Таким образом, несмотря на добавление новой техники обнаружения залежей нефти и природного газа, прямое обнаружение не является полностью надежным методом.

Компьютерная разведка

Одно из величайших нововведений в истории разведки месторождений нефти — это использование компьютеров для компиляции и объединения геологических данных в целостную «карту» подземелья. Использование этой компьютерной технологии называется «CAEX», что сокращенно от «компьютерного исследования».

С развитием микропроцессора стало относительно легко использовать компьютеры для сбора сейсмических данных, собираемых с месторождения. Это позволяет обрабатывать очень большие объемы данных, повышая надежность и информативность сейсмической модели. Существует три основных типа разведочных моделей с помощью компьютера: двухмерные (2-D), трехмерные (3-D) и, в последнее время, четырехмерные (4-D). Эти методы построения изображений, основанные в основном на сейсмических данных, полученных в полевых условиях, становятся все более и более сложными.Компьютерные технологии продвинулись настолько далеко, что теперь можно включать данные, полученные в результате различных типов испытаний, таких как каротаж, производственная информация и гравиметрические испытания, которые можно объединить для создания «визуализации» подземного пласта. Таким образом, геологи и геофизики могут объединить все свои источники данных, чтобы составить одно четкое и полное изображение геологии недр. Пример этого показан, когда геолог использует интерактивную компьютерную визуализацию трехмерных сейсмических данных для исследования подземных слоев.

Трехмерная сейсмическая съемка

Одним из самых больших достижений в области компьютерной разведки стала разработка трехмерных (3-D) сейсмических изображений. Трехмерное изображение использует данные сейсмического поля для создания трехмерной «картины» подземных образований и геологических особенностей. Это, по сути, позволяет геофизикам и геологам видеть четкую картину состава земной коры в определенной области. Это чрезвычайно полезно для разведки нефти и природного газа, поскольку фактическое изображение может быть использовано для оценки вероятности образования формаций, существующих в определенной области, и характеристик этой потенциальной формации.Эта технология оказалась чрезвычайно успешной в повышении успешности геологоразведочных работ. Фактически, использование трехмерной сейсмики, по оценкам, увеличивает вероятность успешного обнаружения коллектора на 50 процентов.

Хотя эта технология очень полезна, она также очень дорога. Трехмерное сейсмическое изображение может стоить сотни тысяч долларов за квадратную милю. Для создания трехмерных изображений требуется сбор данных из нескольких тысяч мест, в отличие от двухмерного изображения, для которого требуется всего несколько сотен точек данных.Таким образом, трехмерная визуализация — гораздо более сложный и длительный процесс. Поэтому его обычно используют вместе с другими методами разведки. Например, геофизик может использовать традиционное двухмерное моделирование и изучение геологических особенностей, чтобы определить, существует ли вероятность присутствия природного газа. После использования этих основных методов трехмерное сейсмическое изображение может использоваться только в тех областях, которые с высокой вероятностью содержат резервуары.

В дополнение к широкому расположению нефтяных коллекторов, трехмерная сейсмическая съемка позволяет более точно размещать буровые скважины. Это увеличивает продуктивность успешных скважин, позволяя извлекать больше нефти и природного газа из земли. Фактически, трехмерная сейсморазведка может увеличить коэффициент извлечения продуктивных скважин до 40-50 процентов, в отличие от 25-30 процентов при использовании традиционных методов двухмерной разведки.

В дополнение к широкому расположению нефтяных коллекторов, трехмерная сейсмическая съемка позволяет более точно размещать буровые скважины. Это увеличивает продуктивность успешных скважин, позволяя извлекать больше нефти и природного газа из земли.Фактически, трехмерная сейсморазведка может увеличить коэффициент извлечения продуктивных скважин до 40-50 процентов или больше, в отличие от 25-30 процентов при использовании традиционных методов двухмерной разведки.

Трехмерное построение сейсмических изображений стало чрезвычайно важным инструментом в поисках природного газа. К 1980 году было проведено всего 100 испытаний трехмерной сейсмической визуализации. Однако к середине 1990-х годов ежегодно выполнялось от 200 до 300 трехмерных сейсмических съемок. В 1996 году в Мексиканском заливе, одном из крупнейших районов добычи природного газа в США.С., почти 80 процентов скважин, пробуренных в Персидском заливе, были основаны на данных трехмерной сейсмики. В 1993 г. в 75% всех разведочных работ на суше использовались трехмерные сейсмические изображения.

2-мерная сейсмическая съемка

Двумерная (2-D) компьютерная разведка включает создание изображения геологии недр почти таким же образом, как и при обычной интерпретации 2-D данных. Однако с помощью компьютерных технологий можно быстрее создавать более подробные карты, чем традиционным методом.Кроме того, с помощью 2-D CAEX можно использовать цветные графические дисплеи, генерируемые компьютером, для выделения геологических особенностей, которые могут быть не видны при использовании традиционных методов построения двумерных сейсмических изображений.

Хотя построение двумерных сейсмических изображений менее сложное и менее подробное, чем построение трехмерных изображений, следует отметить, что методы построения трехмерных изображений были разработаны раньше, чем двухмерные. Таким образом, хотя это не кажется логическим развитием методов, более простые методы 2-D визуализации на самом деле были расширением 3-D техник, а не наоборот.Поскольку это проще, двухмерная визуализация намного дешевле, ее проще и быстрее выполнять, чем трехмерная визуализация. Из-за этого двухмерная визуализация CAEX может использоваться в областях, которые с некоторой вероятностью содержат залежи природного газа, но недостаточно, чтобы оправдать полную стоимость и временные затраты, необходимые для трехмерной визуализации.

4-D сейсмическая съемка

Одним из последних достижений в сейсморазведке и моделировании подземных горных пород стало внедрение четырехмерного (4-D) сейсмического изображения.Этот тип визуализации является расширением технологии трехмерной визуализации. Однако вместо того, чтобы получить простое статическое изображение подземного пространства, при 4-мерном изображении наблюдаются изменения структур и свойств подземных образований с течением времени. Поскольку четвертым измерением в 4-мерной визуализации является время, ее также называют «покадровой» 4-мерной визуализацией.

Различные сейсмические данные определенной области снимаются в разное время, и эта последовательность данных загружается в мощный компьютер. Различные изображения объединяются, чтобы создать «фильм» о том, что происходит под землей.Изучая, как сейсмические изображения меняются с течением времени, геологи могут лучше понять многие свойства породы, включая подземный поток жидкости, вязкость, температуру и насыщенность. Несмотря на то, что четырехмерные сейсмические изображения очень важны в процессе разведки, геологи-нефтяники могут также использовать их для оценки свойств коллектора, в том числе того, как ожидается его истощение после начала добычи нефти. Использование 4-D изображений коллектора может увеличить скорость извлечения по сравнению с тем, что может быть достигнуто с помощью 2-D или 3-D изображений.Если степень восстановления с использованием этих двух типов изображений составляет от 25 до 30 процентов и от 40 до 50 процентов соответственно, использование четырехмерного изображения может привести к степени восстановления от 65 до 70 процентов.

Теперь, когда мы взглянули на то, как обнаруживаются месторождения природного газа, следующим шагом в области разработки природного газа является процесс добычи. Щелкните здесь, чтобы узнать, как природный газ извлекается из Земли и выводится на поверхность.

3D геологическое картирование | От 2D-карт ГИС к 3D-моделированию

Традиционно геофизики переводили свои усилия по сбору полевых данных в цифровую версию геологической карты, которая обычно строится с использованием программного обеспечения ГИС (например,г. ArcGIS). Следовательно, у большинства компаний будут большие архивы, загруженные ГИС-информацией из их проектов. Сейчас, когда все больше компаний предпочитают собирать свои полевые данные с помощью электронных устройств, это в конечном итоге приводит к созданию большого хранилища данных ГИС.

Цель этого блога — помочь использовать эти ценные данные и поделиться эффективным рабочим процессом для преобразования геологической карты 2D ГИС (без данных о скважинах) в геологическую модель 3D с помощью Leapfrog Geo. Основная часть этой процедуры — назначить вертикальный компонент для 2D-карты, обеспечивая репрезентативную окончательную интерпретацию подземной геологии.

Минимальные данные, необходимые для этой процедуры:

• a Топография
• Линии ГИС, представляющие литологические контакты или изображение геологической карты
• Структурные измерения

Предлагаемый рабочий процесс для трехмерного картирования, представленный здесь, основан на выполнении комбинации двух основных действий:

a) Выбор новой категории + новые ориентированные точки, представляющие выражения литологии. Вены и дефекты будут подвергнуты другому лечению и поэтому будут исключены из этой процедуры.

b) Линии ГИС + Планарные структурные данные для моделирования выражений жил и / или разломов.

1. Выбор точек

Файл точек, используемый для этого шага, должен соответствовать файлу точек, который представляет топографию. Таким образом, если топография сделана из сетки, ее вершины должны быть извлечены. Обработку точек можно разбить на два этапа: выбор новой категории точек и новые направляемые точки.

Критерии отбора точек по категориям должны основываться на выражениях литологии на поверхности.Здесь важно использовать либо изображение геологической карты, либо данные ГИС, представляющие литологию, в качестве базового слоя для выбора категории точек. Важно, что даже если файлы полигонов ГИС не могут динамически использоваться для моделирования в Leapfrog Geo, они все равно могут использоваться в качестве базового слоя аналогичным образом. Если вы решите динамически использовать файлы полигонов ГИС (что не предназначено для этого рабочего процесса) , их необходимо будет преобразовать в их эквиваленты полилинии ГИС, где каждая линия ГИС должна соответствовать литологической единице.

Новый шаг ориентированных точек требуется для установления «сквозных отношений» между выбранными внутренними и внешними точками, представляющими каждую литологию. Этот шаг необходимо повторить только для тех литологий, которые построены с использованием поверхностей типа New Deposit или New Intrusion. Объекты, построенные с использованием New Vein, будут моделироваться строго с использованием линий ГИС и данных планарных структур.

2. Моделирование поверхности

На следующем шаге создаются поверхности типа Новое месторождение и Новое вторжение в геологической модели с использованием ориентированных точек, представляющих каждую литологию.В качестве альтернативы, контакт вторжения может быть построен с использованием или добавлением соответствующей линии IS.

Возможно, что поверхность типа «Новое месторождение / Новая эрозия», которая обычно представляет собой контакт покрывающих пород и коренных пород, потребует некоторой дополнительной обработки. Лучшим вариантом для уточнения этой поверхности является добавление ее линии ГИС. Однако, если линию ГИС необходимо отредактировать (например, удалить сегменты, добавить полярность и т. Д.), Вам нужно будет создать и использовать ее эквивалент ломаной линии (dxf) и выполнить необходимые настройки.Это может включать добавление точек ломаной линии для перетаскивания или вытягивания поверхности под топографией для придания более реалистичного вида. Другой вариант — создать этот контакт как поверхность, смещенную от топографии, и отредактировать с помощью точек ломаной линии.

3. Моделирование вен

Поскольку вены, дайка или неисправность, как правило, отображается в виде отдельный ГИСА линия и вена поверхность требуют висячей (HW) и лежачий (FW), специальный выделенный рабочий процесс необходим для моделирования этих единиц.Самый простой метод — создать новую сетку из линии ГИС, представляющей жилу, назвать ее HW и добавить структурные измерения (или любой вертикальный компонент). Затем сделайте копию сетки, назовите ее FW и сместите ее, чтобы получить сетку FW, отделенную от сетки HW на желаемую ширину прожилок. Наконец, поскольку невозможно построить поверхность вены с помощью сеток, вам необходимо извлечь вершины (точки) сеток FW и HW и использовать их для создания поверхности вены.
